多足爬行仿生机械足行走机构

项目分类:3D模型 发布时间:2021-10-16 ID:318301
  • 多足爬行仿生机械足行走机构
  • 多足爬行仿生机械足行走机构
  • 多足爬行仿生机械足行走机构
  • 多足爬行仿生机械足行走机构

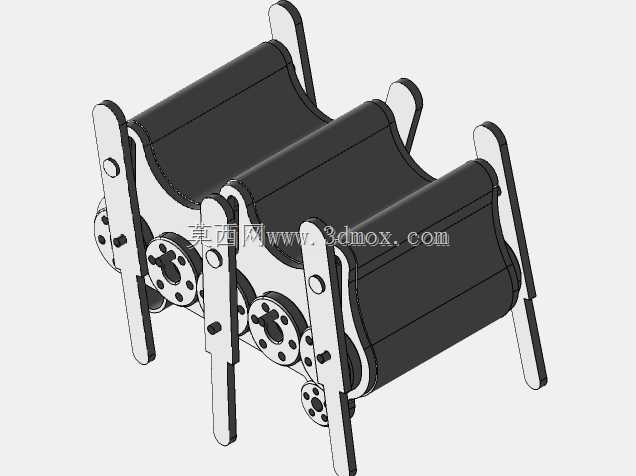

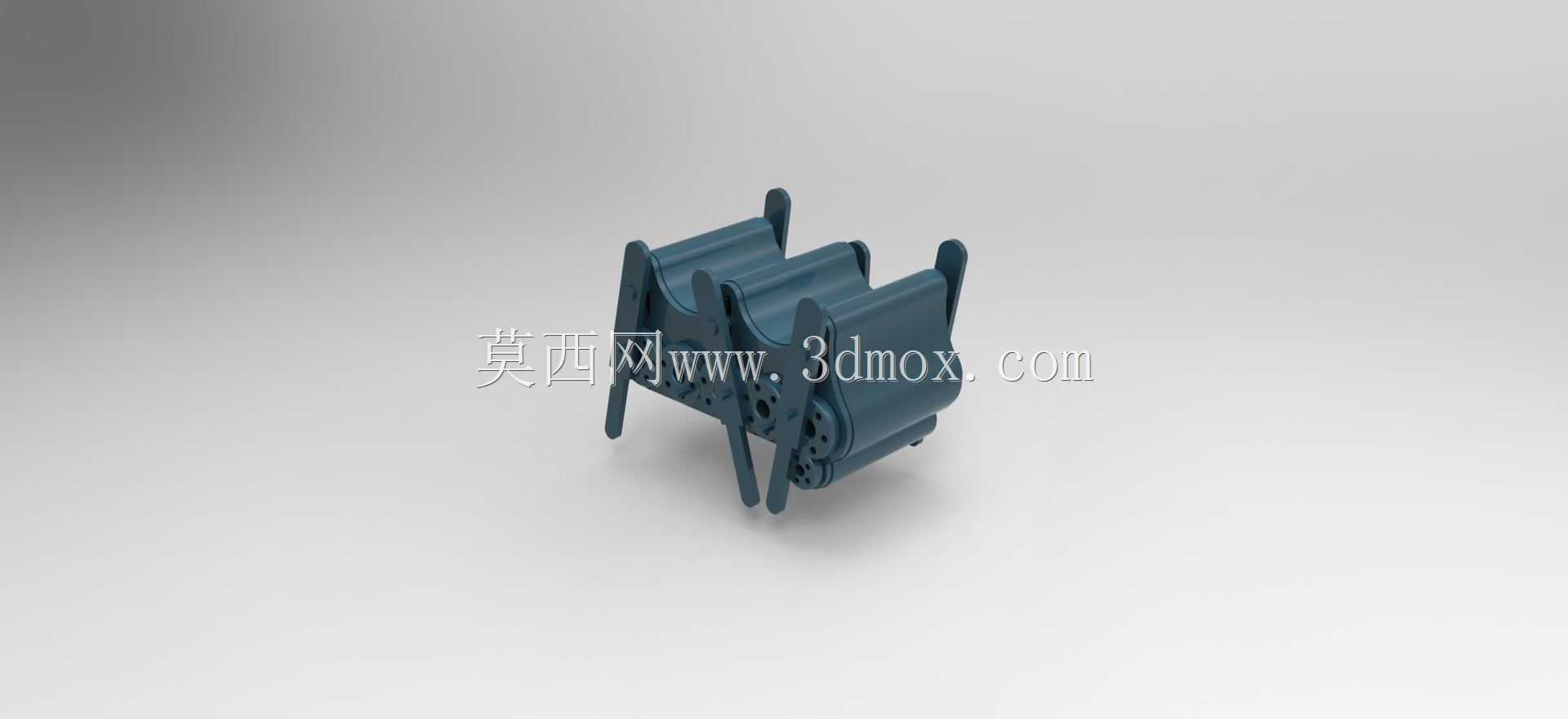

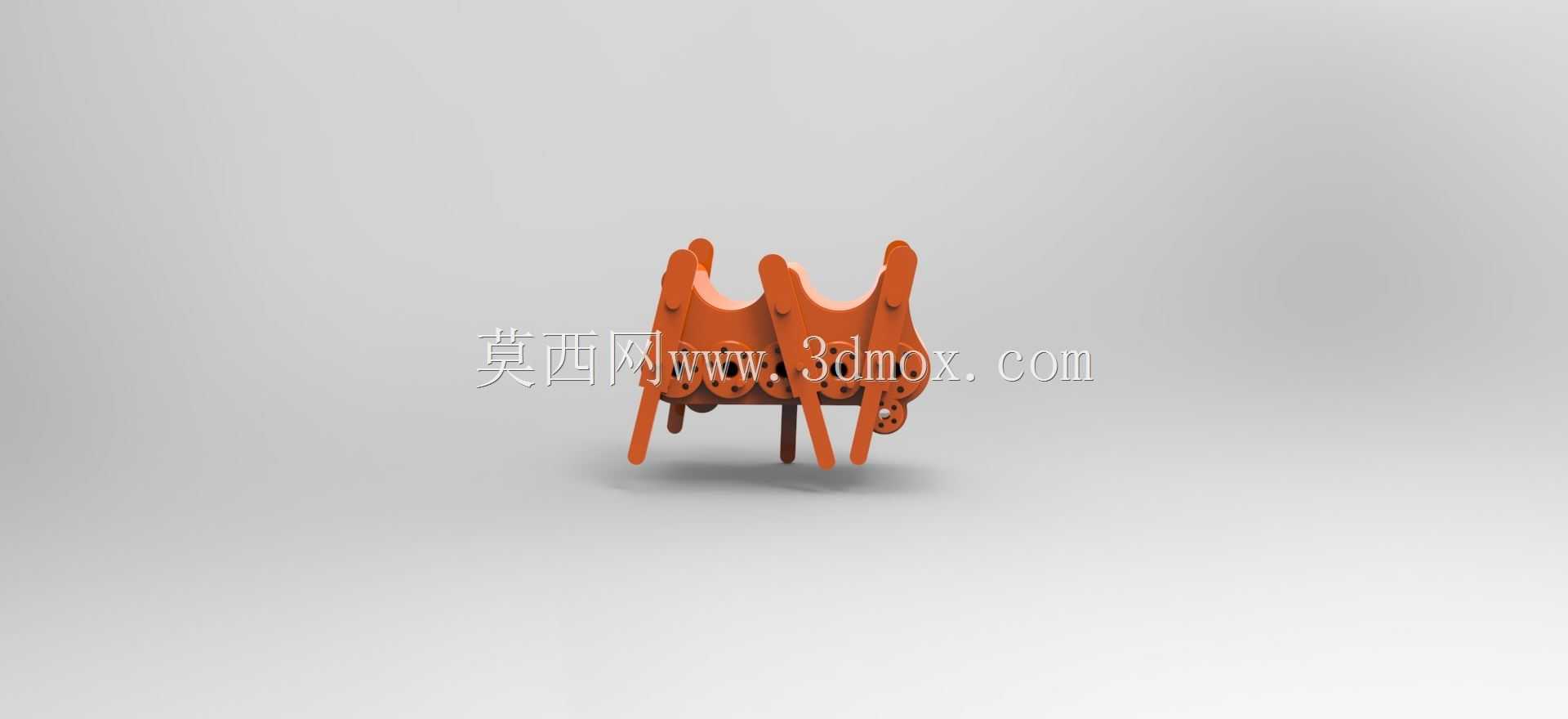

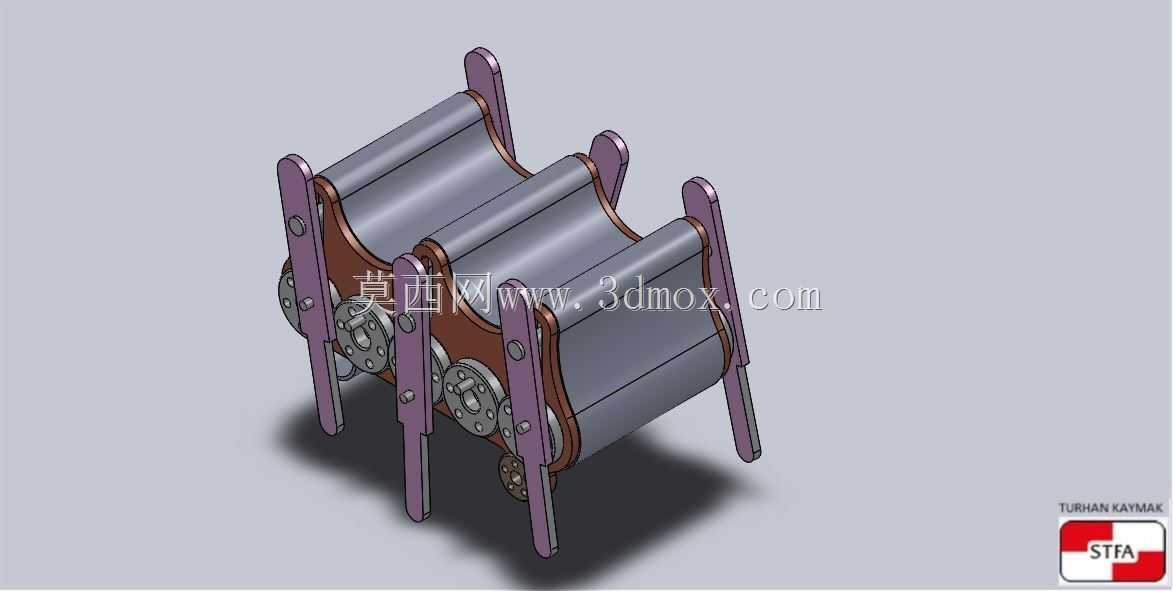

这款多足行走机构的设计核心,是依托纯机械传动实现无电控条件下的节律性爬行,整体采用三组平行排布的辊筒式主体框架作为传动载体,框架两侧对称布置立式支撑足,单组支撑足通过侧端的齿轮组与主体内置的传动辊实现动力耦合,无需额外布置舵机或电控线路即可完成迈步动作。从实际应用场景来看,这类纯机械多足行走结构可适配狭小空间内的探测作业载体需求,尤其是在存在强电磁干扰的工业巡检场景中,无电控元件的纯机械结构不会受信号干扰影响,可依托外接的柔性传动轴输入动力,完成管道内部、设备夹层等常规轮式设备无法进入区域的巡检移动,也可作为教学演示教具,直观展示连杆齿轮组合实现节律运动的机械原理。设计过程中,支撑足的排布采用了错位相位设计,三组框架对应的支撑足迈步相位差保持120度,确保任意时刻都有至少两组支撑足与接触面接触,避免行走过程中出现倾覆,支撑足末端做了圆弧过渡处理,可在一定粗糙度的硬质平面上稳定移动,不会出现卡滞。主体框架的辊筒采用中空结构设计,在保证传动结构安装空间的前提下尽可能降低整体自重,侧端的传动齿轮采用模数0.8的直齿圆柱齿轮,齿轮啮合间隙控制在0.1mm以内,既保证传动过程无明显回差,也避免间隙过小导致传动卡滞。安装边界方面,整体机构的宽度可根据搭载需求调整辊筒长度,支撑足的长度可根据所需越障高度更换,常规配置下越障高度可达自身足长的三分之一,可顺利越过接触面的小型凸起或缝隙。传动结构的动力输入点设置在机构侧端的中心齿轮处,输入转速控制在30-60rpm即可实现稳定行走,无需搭配大扭矩动力源,普通小型减速电机即可驱动。结构装配时,支撑足与侧端摆臂的连接采用销轴定位,销轴端部做卡簧限位,长期运行也不会出现松脱,所有传动齿轮的安装轴均采用铜套作为滑动轴承,无需额外加注润滑脂即可长期稳定运行,适配低维护需求的应用场景。
