车床排刀座夹持刀具工装结构

　　这套结构面向普通卧式车床、数控排刀车床以及小型仪表车床的刀架安装区域，核心作用是把方形截面车刀可靠压紧在刀塔或中拖板安装面上，替代传统多螺栓叠压板的繁琐装夹方式。现场加工中，操作人员更换外圆刀、切断刀、螺纹刀时，不需要反复拆装整组压板，只需松开顶部三个内六角压紧螺钉，即可抽出刀杆完成换刀，对小批量多品种零件的频繁换刀场景适配性较好。

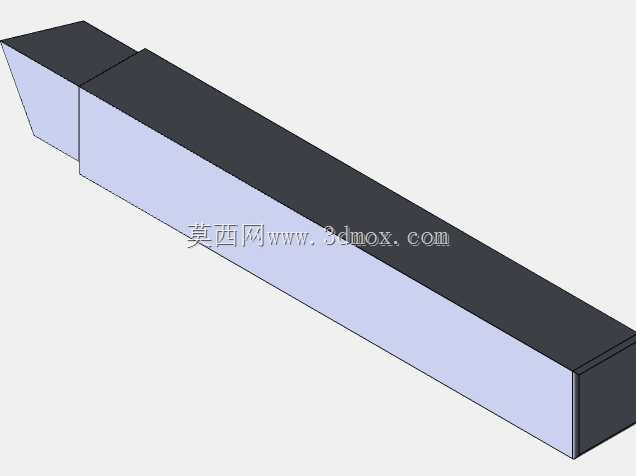

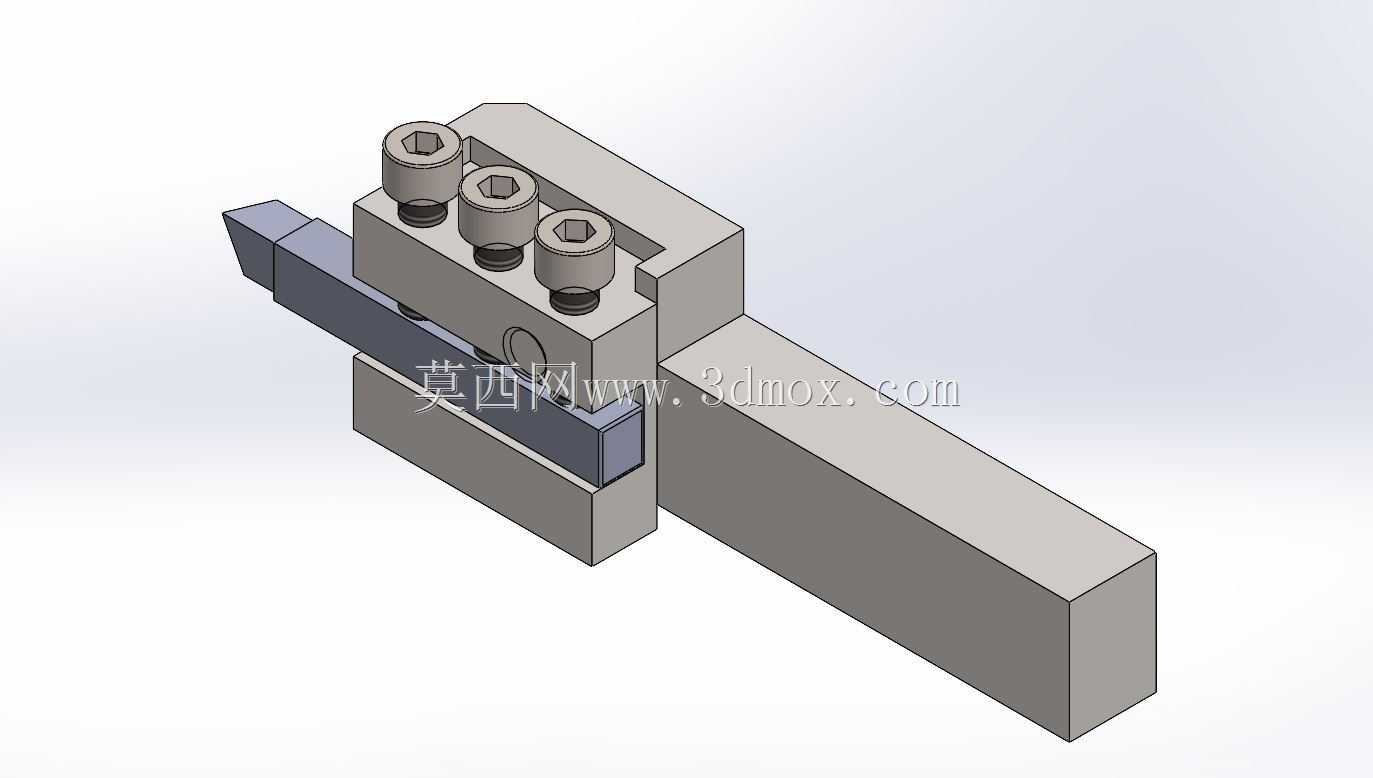

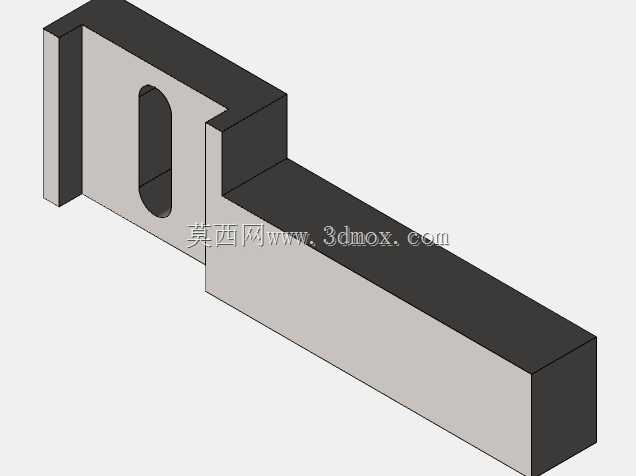

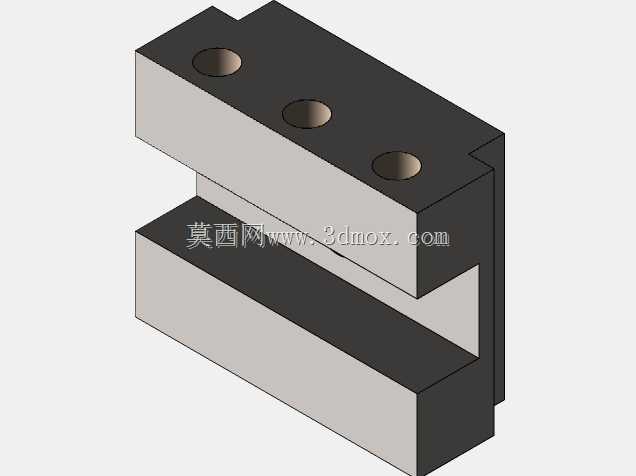

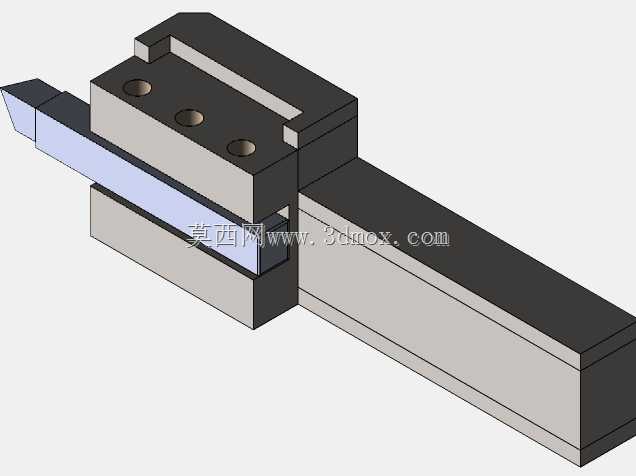

　　从实际布局来看，夹持主体采用方块式夹具体，下方伸出长条形安装柄，该柄部直接落入车床中拖板的T型槽或排刀座安装位内，安装柄宽度与机床T型槽间距保持匹配，轴向长度预留足够滑移调节量，方便操作人员根据工件直径、刀尖回转半径调整刀具伸出位置。夹具体上部开设贯通的方形刀杆通道，通道截面与常用方刀杆尺寸对应，刀杆从侧向穿入后，其底面贴合夹具体定位面，侧面靠紧通道侧壁，两个方向的约束能够抑制车削过程中刀杆受切削力产生的偏转与翘曲。

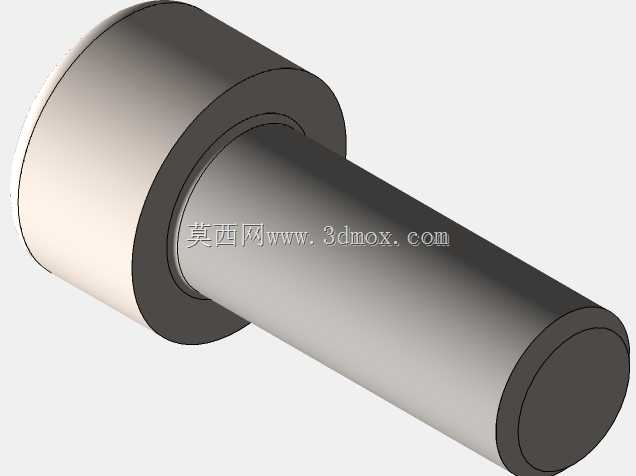

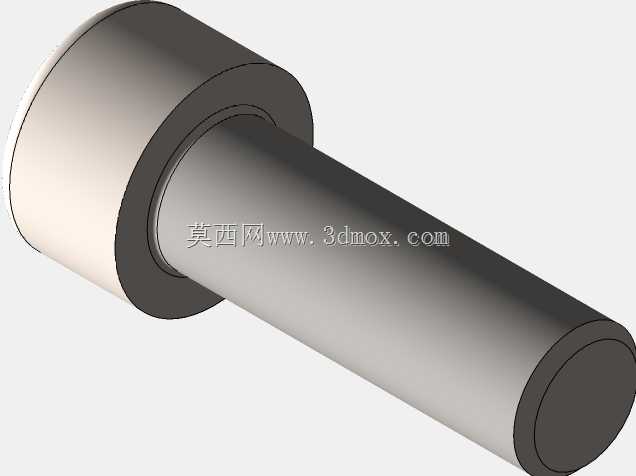

　　压紧机构选用三颗均布的内六角圆柱头螺钉，螺钉沿竖直方向旋入夹具体顶部螺纹孔，螺钉下端直接压合在刀杆上表面。三颗螺钉沿刀杆轴向排布，靠近切削端的压紧点距离刀尖更近，可优先承担主切削力带来的弯矩，后方两颗螺钉辅助夹持，分散压紧载荷，避免单点压紧导致刀杆局部压痕或夹持松动。夹具体侧面开设圆形销孔，可配合定位销完成夹具体在安装柄上的周向定位，也可作为冷却液喷管的安装基准孔，方便加工时将切削液精准导向刀尖切削区。

　　设计思路上优先保证夹持刚性与换刀效率的平衡：夹具体主体采用整体式块体结构，没有多余的薄壁与悬臂，受力路径从刀尖经刀杆传递到夹具体，再通过长安装柄分散到机床拖板，整个传力链路短且截面厚实，粗车外圆、强力切断时的颤振倾向更低。刀杆通道的开口朝向机床操作侧，操作人员在机床正面即可完成穿刀、对刀、锁紧动作，无需探身到刀架后方，符合车间作业的操作习惯。

　　安装边界方面，长安装柄的高度与拖板安装槽深度适配，装配后夹主体底面与拖板表面完全贴合，不存在悬空支撑段；刀杆伸出夹具体前端的长度建议控制在刀杆截面高度的1.5倍以内，过长会大幅降低悬臂刚性，引发让刀与振纹。顶部三颗压紧螺钉的旋合深度预留足够螺纹余量，锁紧时扭矩逐级递增，先紧固靠近刀尖的前端螺钉，再依次锁紧后方两颗，保证刀杆底面全程贴实定位面。

　　该结构同时兼容正刀与反刀安装，翻转刀杆即可完成反向装夹，适配车内孔、反车端面等特殊工序；夹具体上的所有棱边均做倒角处理，避免换刀时划伤操作人员手部，也减少应力集中风险。在自动化产线配套场景中，这类标准化排刀刀座还可以配合机械手完成自动换刀，统一的夹持接口能够减少刀具预装的调整工作量，整组结构没有复杂的运动部件，日常维护仅需定期检查螺钉螺纹与定位面磨损情况，长期在重载切削工况下也能保持稳定的夹持精度。
