带导向柱的精密定位工装夹具结构

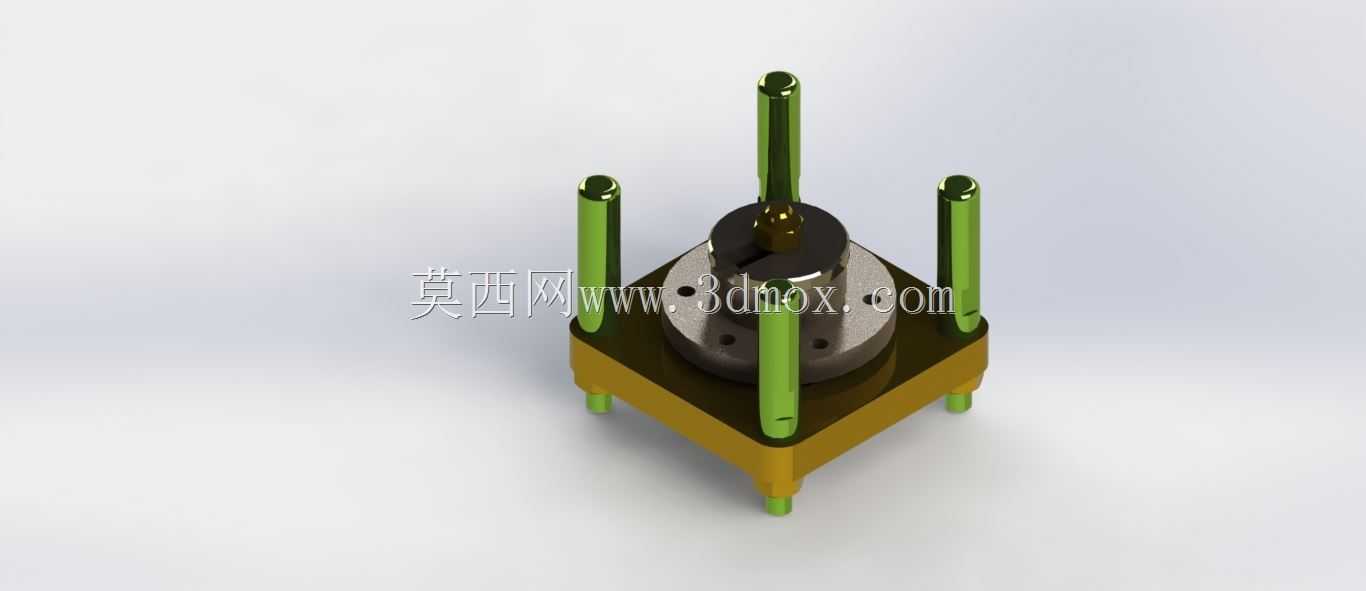

这款工装结构主要面向小尺寸精密零件的装夹定位场景，常见于小型轴类、盘类零件的磨削、钻孔、检测工序中，能够在狭小的作业空间内提供稳定的装夹基准，避免加工过程中工件出现偏移、翘曲等问题。从结构设计来看，底部采用方形基座作为承载主体，基座四角设置的四根立式导向柱采用等距对称布局，导向柱表面做了高光洁度处理，既可以为上部压合结构提供精准的滑动导向，也能限制压合结构的水平自由度，保证压合过程中受力始终沿垂直方向传递，不会出现侧向偏载损伤工件的情况。中间的装夹主体采用分层式设计，下部定位盘开设与工件外形匹配的定位槽，能够实现工件的快速落位，不需要额外做找正操作，上部的锁紧结构采用旋钮式压合设计，操作人员不需要额外工具，手动旋转旋钮即可完成工件的锁紧与松开，单人操作的装夹耗时可以控制在十秒以内，适配小批量多品种的精密加工产线快换需求。在安装边界上，方形基座的底面为全平面设计，四角预留了安装孔位，可以直接固定在机床工作台、检测平台的标准T型槽上，不需要额外制作过渡连接板，整体安装后整体高度控制在常规加工设备的作业行程范围内，不会出现超程无法加工的问题。导向柱的伸出长度经过匹配设计，当上部压合结构抬升到最高位置时，留出的操作空间足够操作人员取放工件，同时不会因为抬升过高导致结构整体刚性下降。在功能特性上，该结构的压合力度可以通过上部旋钮的旋转圈数进行微调，针对薄壁类、易变形的小型工件，可以控制压合力避免装夹变形，针对需要大夹紧力的切削工序，也可以通过加大旋钮锁紧力矩获得足够的装夹刚性，适配不同材质、不同加工要求的工件装夹需求。设计过程中特意将所有易磨损的导向接触位置做了等壁厚处理，长期使用出现磨损后可以单独更换导向套，不需要更换整个基座，大幅降低了工装的后期维护成本。整体结构没有采用复杂的气动、液压驱动元件，纯机械结构的设计让它可以在无气源、无电源的钳工工位、检测工位上独立使用，不会受现场动力条件限制，适配的作业场景更加灵活。
