使命召唤僵尸主题射线枪创意结构设计

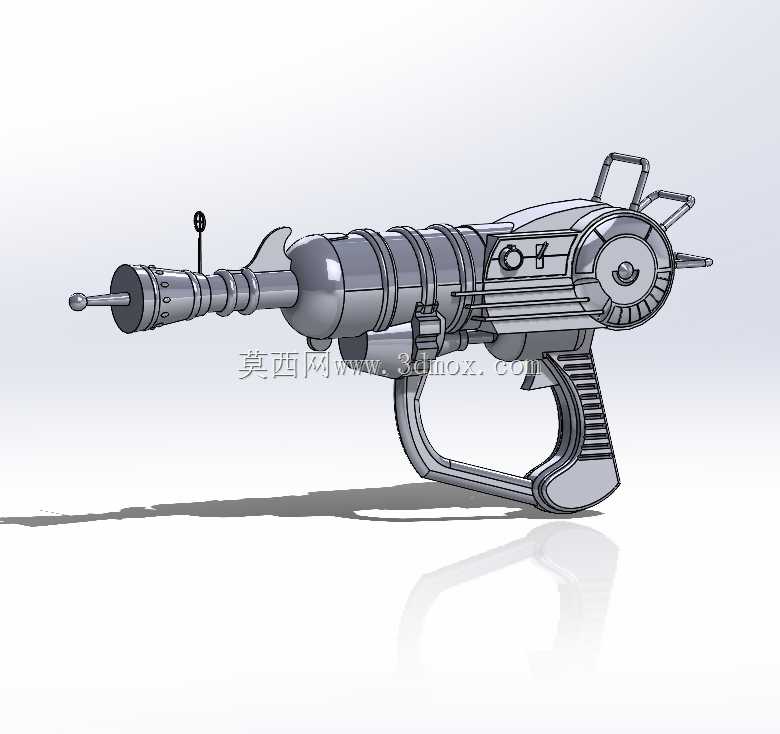

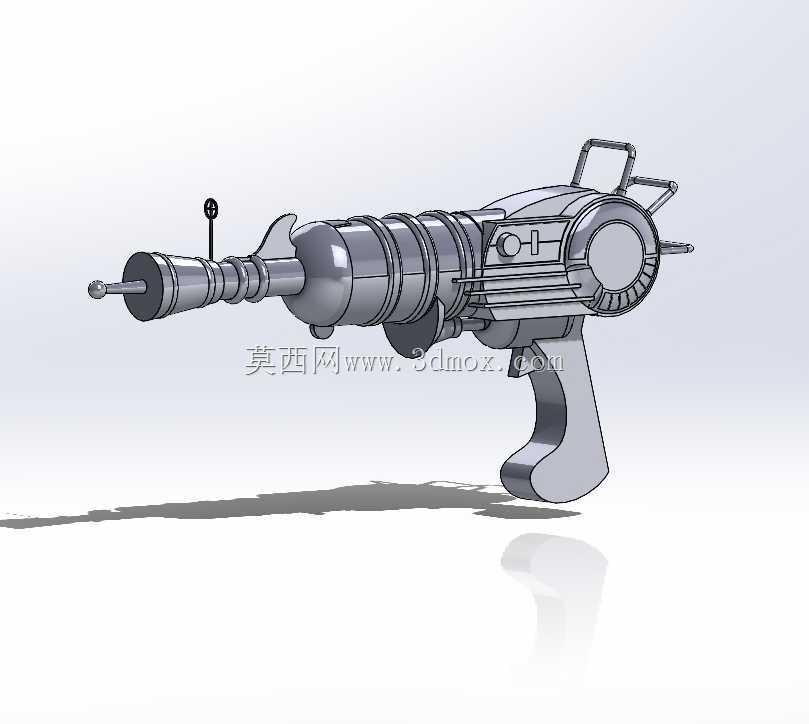

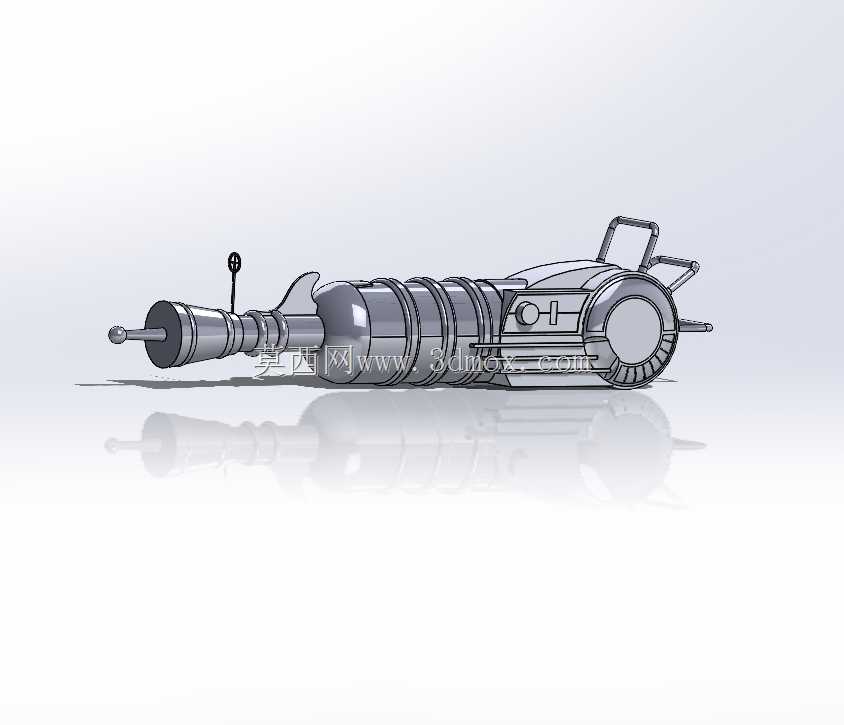

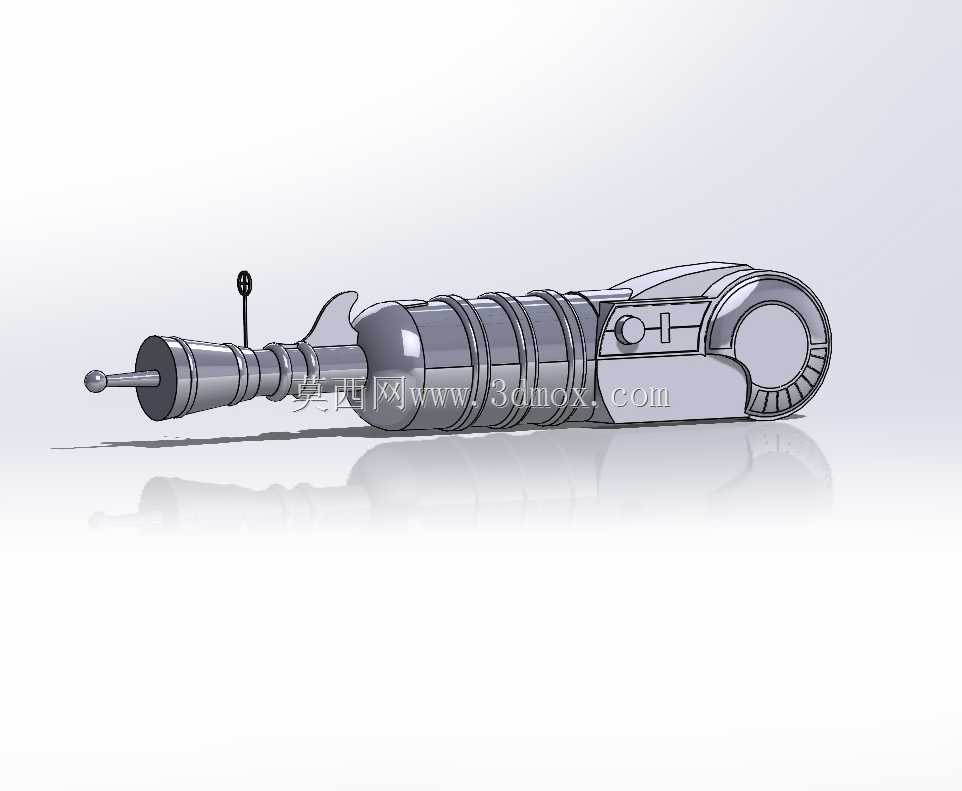

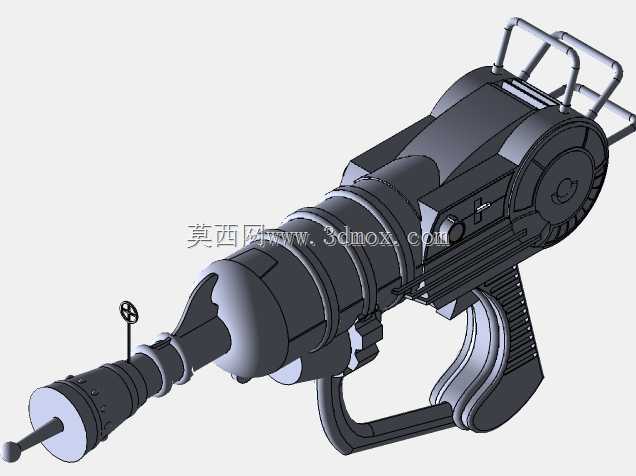

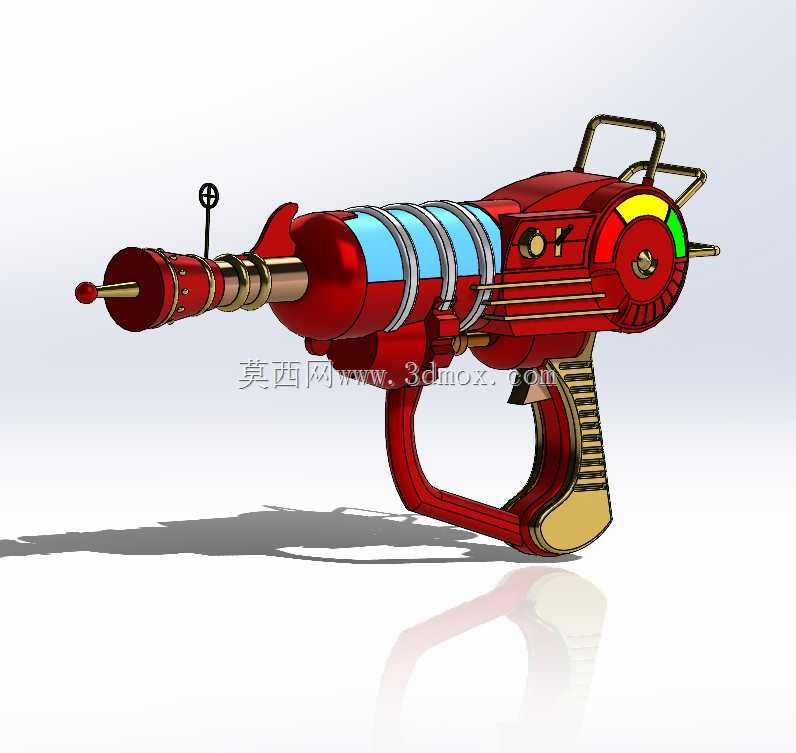

　　本次设计的射线枪原型取自使命召唤僵尸模式中的经典道具，整体结构围绕手持操作的人机工程逻辑展开，首先从握持姿态出发，握把区域做了贴合手掌弧度的曲面处理，虎口位置预留12mm的让位空间，避免长时间持握产生硌手问题，握把与主体枪管的夹角设定为112度，匹配普通人手臂自然抬起时的手腕角度，不需要刻意翻腕即可完成瞄准动作。枪身主体的能量舱段采用分段式结构，四个独立的能量容腔做了等距排布，相邻腔室间隔8mm，每个腔室外壁做了2mm厚的透明视窗结构，既可以直观呈现内部能量模块的装配状态，也能在实体制作时预留发光元件的安装空间，视窗边缘做了R1.5的圆角过渡，避免尖锐边角在装配过程中划伤操作人员。前端枪管部分做了三段式阶梯轴结构，

　　最前端的发射口直径为18mm，向后依次过渡到24mm、32mm的直径段，每段阶梯处做了3mm宽的装饰凸缘，凸缘表面做了滚花纹理处理，既提升外观的机械质感，也能在拆装时提供防滑的施力点。枪身侧部的能量指示表盘采用扇形分区设计，三个颜色分区对应不同的能量档位，表盘中心预留了直径6mm的指针转轴安装孔，表盘外圈做了1mm高的挡边，防止指针转动时被外部构件剐蹭。尾部的平衡翼结构做了斜切造型，与枪身主体采用卡扣式连接，卡扣的配合间隙控制在0.2mm，既保证装配后的连接强度，也能在需要拆解维护时快速拆卸。整体外形尺寸控制在380mm总长、220mm总高的范围内，所有外露的边角都做了不小于R1的圆角处理，没有尖锐的突出结构，

　　在实际作为cosplay道具或者主题展示件使用时，不会出现剐蹭衣物或者划伤使用者的问题。结构设计上所有的装配孔位都做了同轴度校验，相邻零件的配合公差按照IT7级精度设定，不管是采用3D打印制作手板，还是采用机加工方式做金属材质的成品，都能直接按照模型尺寸进行加工，不需要额外调整配合间隙。枪身内部预留了20mm*30mm的空腔，可以容纳常规的纽扣电池组与小型控制电路板，不需要额外破坏外部结构就能加装发光、发声的电子元件，满足不同场景下的展示需求。瞄准结构采用简易的柱状准星，准星高度为22mm，与尾部表盘的顶端齐平，使用者可以通过两点一线的方式快速完成瞄准，不需要额外加装复杂的瞄准镜结构，保持整体造型的简洁性与原作的还原度。
