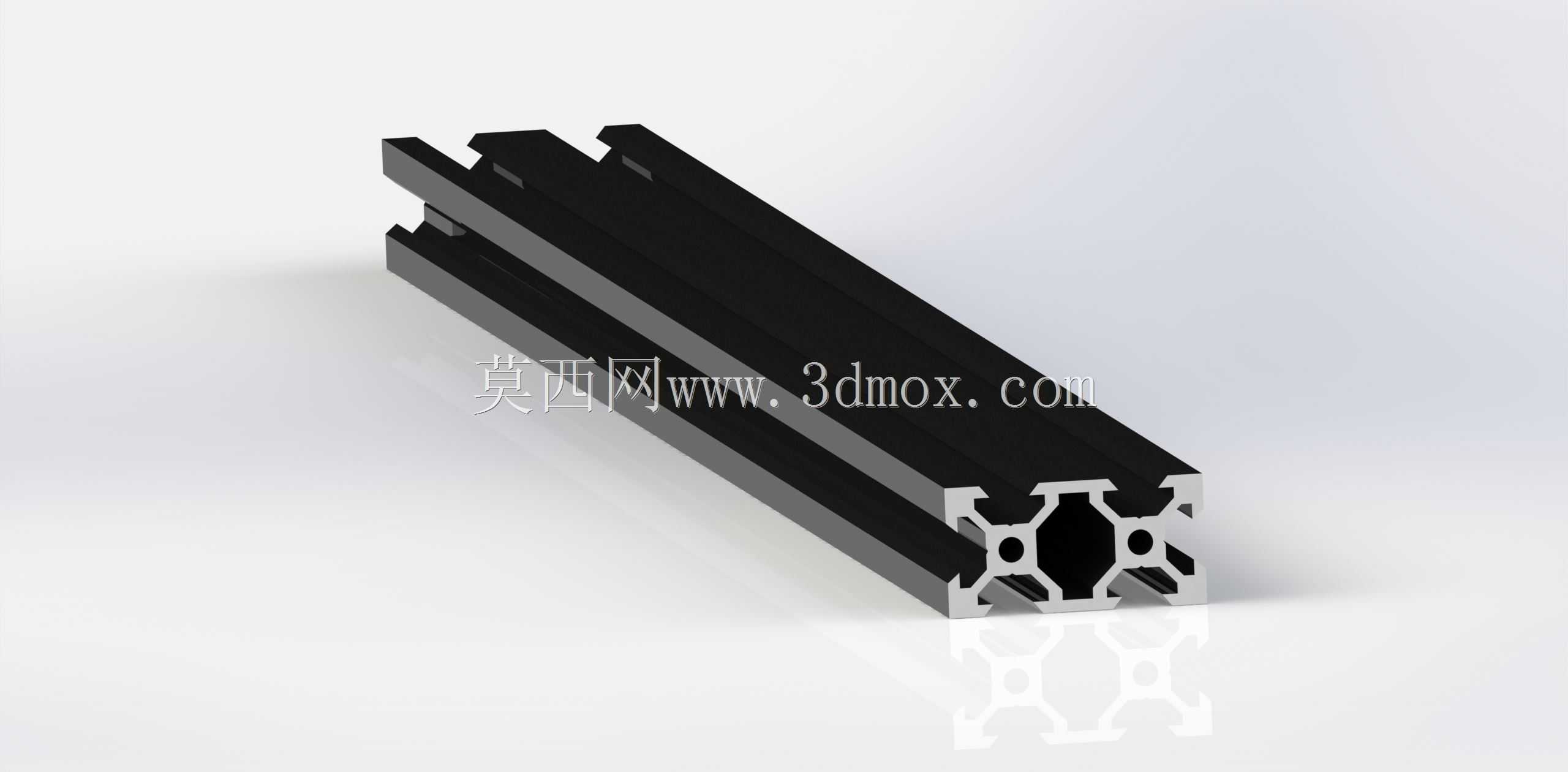

20×40规格T槽工业铝挤压结构件

　　在非标自动化设备、桌面级3D打印设备、绘图仪器以及各类轻型工业操作台的结构搭建场景中，这类20×40截面的T槽铝挤压件是应用频次极高的基础结构构件。不同于实心金属加工件的笨重与高成本，挤压成型的铝型材通过截面结构的优化设计，在保证结构刚性的前提下大幅降低了自身重量，同时预留的标准化槽位省去了大量钻孔、焊接的加工工序，能大幅缩短设备框架的组装周期。

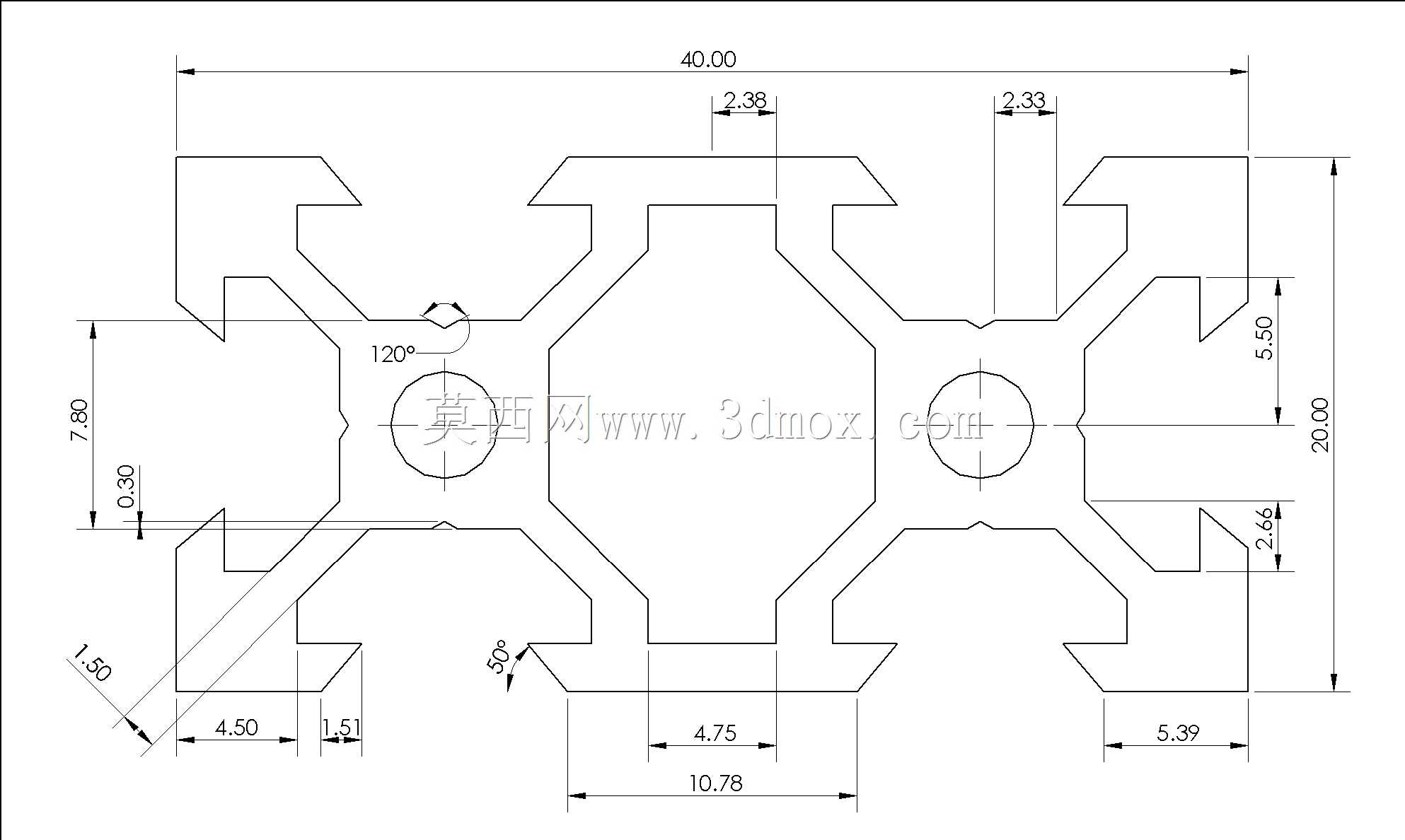

　　从截面设计逻辑来看，该型材共设置六个开口T形槽，分布于型材的四个安装侧面，槽位尺寸符合通用工业铝型材的配套紧固件标准，可直接适配对应规格的T型螺栓、法兰螺母，无需额外攻丝即可实现任意位置的连接件固定，方便设计人员根据实际需求灵活调整安装点位，适配不同的设备布局方案。其中两个相邻侧面设计有光滑V形凹槽，这一结构并非冗余设计，一方面可作为轻型直线运动副的导向基准面，配合V型滚轮实现低阻力的直线滑移，满足小型送料机构、打印喷头移动组件的导向需求；另一方面凹槽也可作为密封胶条、面板嵌条的安装位，在搭建封闭式设备外罩时，可直接将亚克力板、钣金面板嵌入槽内，配合胶条实现稳固固定与减震缓冲。

　　从安装边界尺寸来看，该型材截面公称尺寸为40mm×20mm，截面的形心位置经过力学优化，在作为横梁使用时，沿40mm高度方向的抗弯截面模量可满足多数轻型负载的承重需求，单根型材在1米跨距下可稳定承载15kg以内的静负载，不会出现明显的挠曲变形，完全适配小型设备的机架、操作台边框、防护栏框架等场景的受力要求。型材的端面可直接配套对应规格的端盖、脚轮连接件、角码等标准配件，实现多根型材的垂直、平行拼接，无需定制特殊的连接加工件，能有效降低设备的整体制造成本与维护难度。

　　在实际选型应用中，设计人员可根据框架的整体受力分布，灵活选择该型材作为竖向支撑或者横向承载梁，搭配同系列的2020、4040等规格铝型材组合使用，搭建出不同尺寸、不同承载等级的结构框架。相比方管焊接的框架结构，采用这类T槽铝型材搭建的结构无需做表面喷漆、防锈处理，挤压成型后的阳极氧化表层自带耐磨、防腐蚀特性，长期在车间环境下使用也不会出现锈蚀掉漆的问题，后期设备改造升级时，仅需松脱紧固件即可调整结构布局，材料可重复利用率远高于焊接式钢结构框架，能有效减少设备迭代过程中的材料浪费。
