20×20方形槽工业铝挤压型材结构

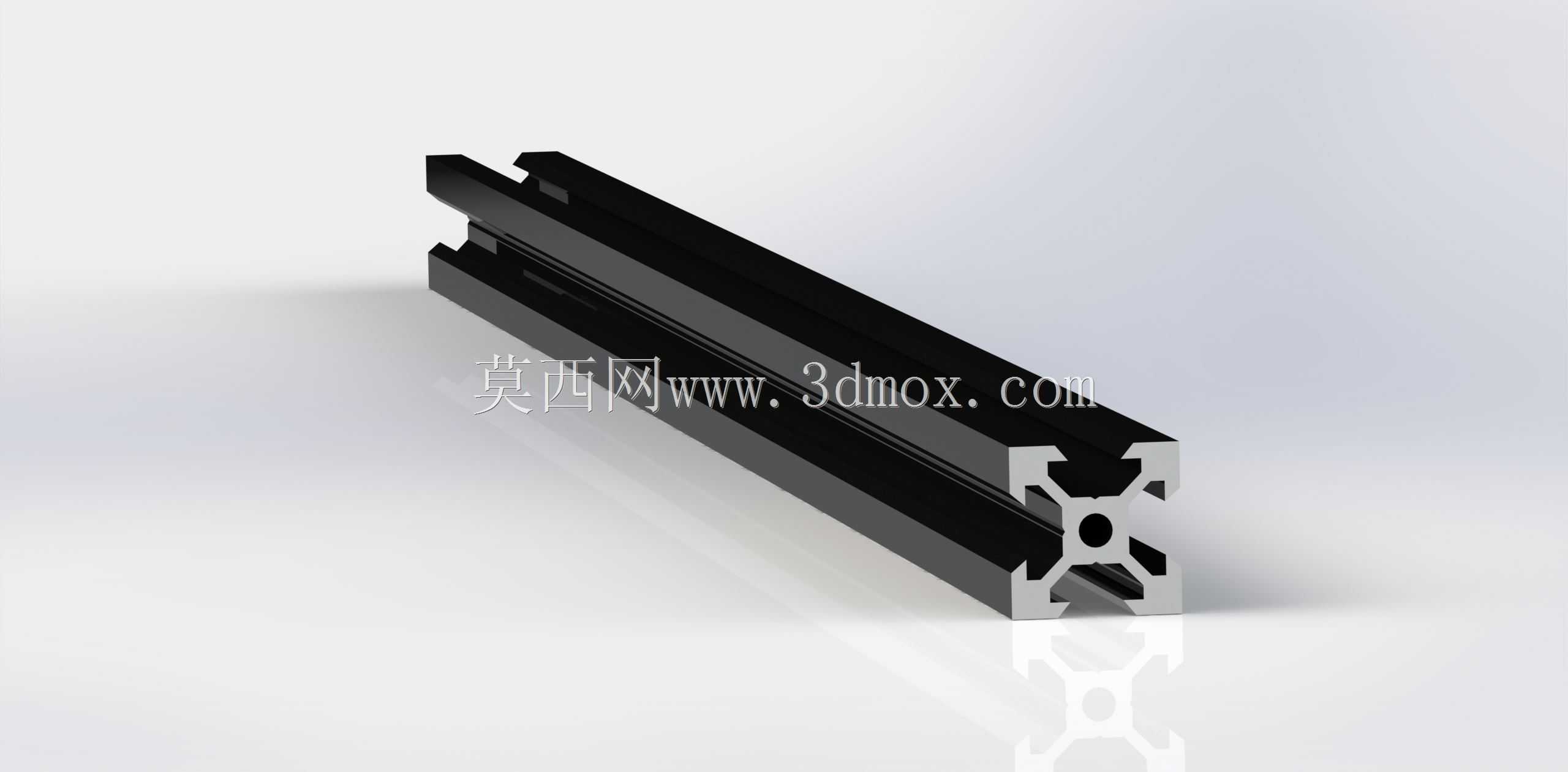

　　做非标自动化机架选型的时候，最先要算的就是型材的截面惯性矩，这款20×20规格的方形槽铝型材，是小载荷工位框架里用得最频繁的规格，很多刚入行的结构工程师容易把它和同尺寸的欧标轻型型材搞混，实际上这款的槽口设计、壁厚分布都是针对紧凑型设备做的优化，截面四个方向都预留了标准T型槽，槽宽适配常用的M5T型螺栓，不需要额外攻丝就能完成横向、纵向的拼接，对于快装式的设备机架来说，能省掉大量的钻孔、焊接工序，后期改型的时候只需要松开螺栓就能调整安装位置，比焊接机架的迭代效率高太多。

　　从实际应用场景来看，这款型材最常出现在桌面级3D打印机的运动框架上，因为20mm的截面宽度刚好能和常用的20规格同步轮、直线导轨滑块匹配，安装孔位不需要额外做转接板，直接把导轨锁在型材槽面上就能保证平行度，我之前做桌面激光切割机的外框的时候，一开始选了更薄的15系列型材，结果Y轴高速运动的时候整个机架有明显的共振，切出来的亚克力边缘有锯齿纹，换成这款20×20的型材之后，因为截面的X型加强筋把四个内角做了连接，抗扭刚度比同壁厚的空心方管高了近40%，高速运动下的振幅直接降到了0.02mm以内，完全满足切割精度的要求。除了3D打印和激光切割设备，这款型材也常用在洁净室的小型设备外壳框架上，因为铝挤压型材的表面做了阳极氧化处理，不容易积尘，也不会像碳钢型材那样掉漆生锈，用在洁净度要求万级的工位上，不需要额外做表面喷涂，擦干净就能直接用，之前帮客户做实验室的样品传递窗支架，选的就是这款型材，拼接完之后直接卡入透明亚克力板，整个安装过程不到两个小时，比用不锈钢方管焊接省了至少三天的加工周期。

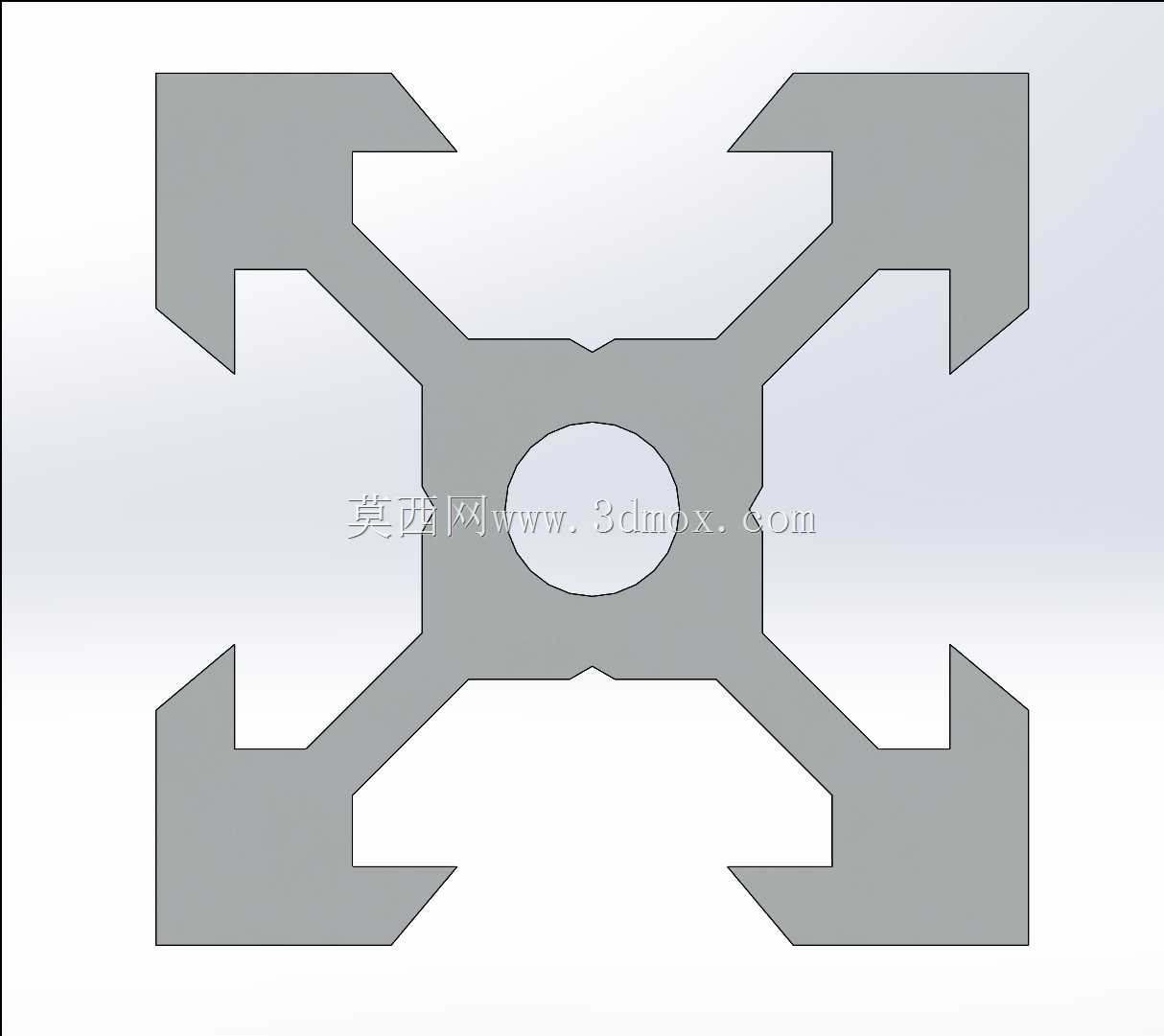

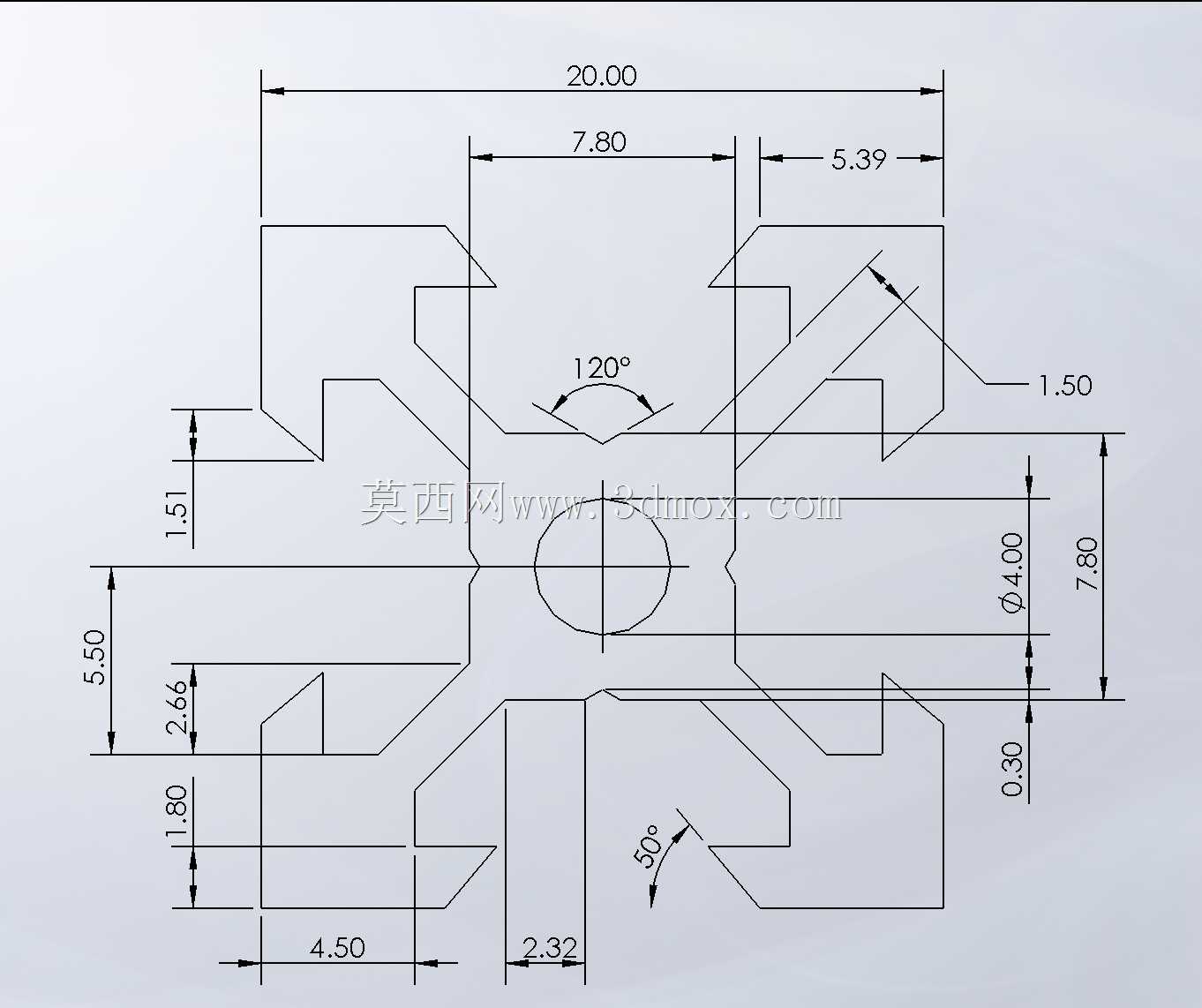

　　说到设计思路，这款型材的截面做了非常多的细节优化，四个外角做了R1.5的圆角，不会像直角方管那样容易划伤人，安装的时候也不会刮破设备的走线护套；中心的镂空结构不是随便开的，是经过有限元分析优化的，在保证整体刚度的前提下把单位米重降到了最低，算下来每米的重量不到0.5kg，单人就能搬运整根6米长的型材，现场安装的时候不需要起重设备，两个工人就能完成整台小型设备的框架搭建。槽口的位置做了0.2mm的止口设计，装入T型螺母之后不会出现滑转的情况，之前用过其他小厂的同规格型材，槽口尺寸公差太大，拧螺栓的时候螺母跟着转，要伸手到型材内腔里扶着，安装效率特别低，这款的槽口公差控制在±0.1mm以内，T型螺母塞进去之后刚好卡紧，拧螺栓的时候完全不会跟转。

　　安装边界上需要注意几个点，首先是型材的端面连接，用20规格的角件连接的时候，螺栓的拧入深度不要超过8mm，不然会顶到型材中心的加强筋，导致角件和型材表面贴不紧，影响框架的整体垂直度；如果是要在型材上安装脚轮或者脚杯，端面的攻丝深度最多做10mm，因为型材的壁厚在端面位置只有2mm，攻丝太深容易滑牙，推荐用端面连接板来转接，把受力分散到整个型材截面上，承重能力能提升一倍以上。走线的时候可以利用型材中心的空腔，把电源线、信号线从空腔里穿过去，侧面槽口可以卡入专用的线槽盖，既美观又能保护线缆，不会像外露走线那样容易被运动部件刮破。另外这款型材的拼接长度精度控制也很方便，因为是标准挤压型材，切割的时候只要保证切割面和型材轴线垂直，拼接出来的框架对角线误差能控制在0.5mm以内，不需要额外做铣面加工，对于精度要求不是特别高的设备来说，能省掉不少机加工成本。

　　还有个容易被忽略的使用场景，就是小型CNC原型路由器的机架，很多DIY爱好者做桌面级雕刻机的时候都会选这款型材，因为它的安装兼容性特别好，市面上常见的丝杆支撑座、电机安装座都有适配20型材的标准件，不需要自己画图做转接件，只要把各个标准件按位置锁在型材上就能完成组装，调试的时候如果发现某个轴的安装位置有偏差，松开螺栓就能微调，比焊接的机架灵活太多。之前做过一款桌面点胶机的框架，全机用了12根这款20×20的型材，总材料成本不到两百块，整体刚度完全能满足点胶头0.01mm的定位精度要求，而且整机重量只有8kg，客户可以直接放在办公桌上使用，不需要专门的承重工作台。

　　从长期使用的角度来说，铝型材的框架还有个优势就是可回收利用率高，设备报废之后拆下来的型材可以直接切割成其他尺寸重新利用，不像焊接的碳钢架只能当废铁卖，对于经常做设备迭代的研发部门来说，能省不少样机制作的成本。我这几年做的十几台桌面级原型设备，框架全是用这款20×20的型材搭的，每次改型的时候只需要更换几根不同长度的型材，剩下的配件都能重复使用，算下来样机的制作成本比用方管焊接低了近60%，而且制作周期能压缩到原来的三分之一，对于快速验证设备方案来说，是性价比非常高的结构选型。
