AS5600磁电式旋转角度检测编码器结构

　　在工业自动化控制、小型机电设备的角度反馈环节里，非接触式旋转位置检测的需求一直存在，接触式电位器长期使用会出现磨损、接触不良的问题，光电式编码器又对粉尘、油污的耐受度有限，磁电原理的旋转编码器刚好填补了这部分应用场景的空白，这款AS5600旋转编码器模块就是针对小体积安装场景设计的检测元件。从实际使用场景来看，这类模块常被用在小型舵机角度反馈、步进电机闭环位置检测、旋钮输入装置、小型云台转角测量、3D打印设备的运动轴位置校准等场景，不需要复杂的光学结构，靠检测配套磁钢的磁场变化就能输出绝对角度值，不会因为断电丢失位置信息，重新上电后不需要回零就能直接读取当前角度，比增量式编码器省掉了开机找零的步骤，

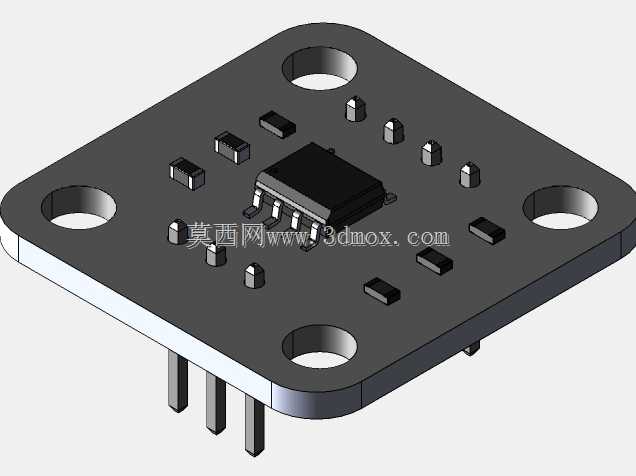

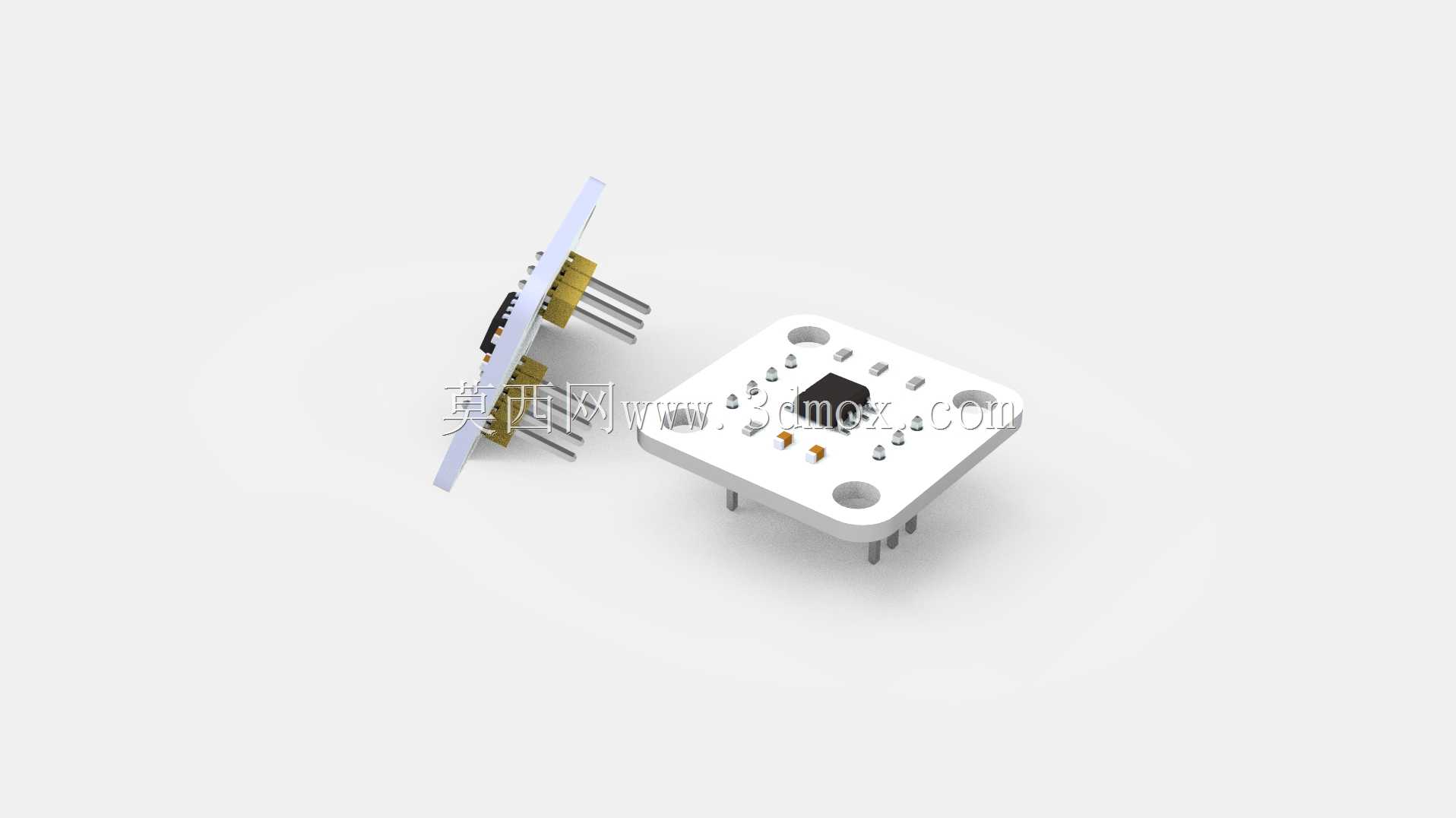

　　对小型嵌入式控制设备来说能简化不少程序逻辑。从设计结构上看，模块采用方形PCB作为安装基体，四个角预留了沉头安装孔，安装孔的位置刚好适配标准2.54mm排针的布局间距，既可以用直插排针焊接后插在面包板或者控制板上做原型验证，也可以通过安装孔用螺丝直接固定在设备支架上，安装边界的容错空间比较大，不需要额外做复杂的定位结构。模块核心的传感芯片布置在PCB中心位置，外围布置了必要的滤波电容、上拉电阻，直插排针的引脚定义兼容常规的I2C通讯接口、模拟量输出接口，不需要额外转接就能对接主流的单片机控制板。设计的时候特意将磁钢感应区域和PCB板面保持了合适的间距，避免磁钢和板上元件发生摩擦，同时保证磁场检测的灵敏度在合理区间，

　　不会因为安装间隙的微小偏差出现检测值跳变。模块的排针采用直插式设计，引脚长度刚好满足常规板对板连接的需求，不会因为引脚过长导致安装时和其他结构件干涉，也不会因为引脚过短造成焊接困难。在实际选型的时候，这类小体积编码器不需要配套复杂的解码电路，输出的角度值可以直接通过通讯接口读取，也可以输出模拟电压对应0-360度的旋转角度，适配不同的控制方案，对结构设计人员来说，只需要预留出对应大小的安装空间，保证旋转轴和模块中心的同轴度在允许范围内，搭配径向充磁的标准磁钢就能正常工作，不需要额外设计光学码盘、遮光结构这些复杂部件，能大幅缩短小型检测装置的开发周期。模块的PCB边缘做了圆角处理，避免安装时划伤操作人员或者相邻的导线，板上元件的布置都避开了安装孔的受力区域，打螺丝固定的时候不会压到元件造成损坏，整体结构紧凑，适合在空间受限的小型设备内部集成使用。
