窗体载具幻灯片定位输送工装结构

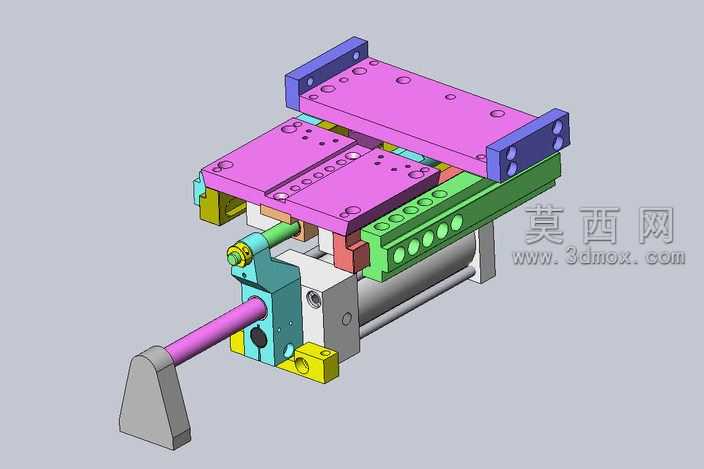

该三维模型为窗体类工件装载用的幻灯片式定位输送工装，整体采用模块化设计思路完成建模，通过三维软件完成各零部件的参数化建模与整机装配校验，渲染阶段对不同功能部件赋予差异化材质以清晰区分结构功能：顶部承载工位的紫色部件采用硬质阳极氧化铝材质表现，模拟实际加工中经表面硬化处理的载具面板，面板表面预留多组定位销孔与安装沉孔，可适配不同规格窗体工件的快速装夹定位；侧边绿色部件为线性导轨滑座，赋予镀铬金属材质表现滑动配合面的高光质感，导轨与滑座之间预留标准滑动配合间隙，建模时严格按照线性导轨的实际安装尺寸完成配合约束，保证滑座往复运动的行程精度。驱动部分采用水平布置的笔型气缸作为动力源，气缸缸筒赋予磨砂银白金属材质，伸出的活塞杆搭配紫色硬质氧化连接块与前端载具面板相连，可带动载具沿导轨方向完成精准的工位切换动作；前端灰色部件为行程限位缓冲座，采用聚氨酯包胶材质表现，可在载具滑动至行程端点时提供柔性缓冲，避免硬碰撞损伤工件与机构本体。侧边蓝色部件为端部安装挡板，采用碳钢喷塑材质表现，用于将整套工装固定在设备安装基面上，底部黄色部件为可调式支撑脚座，可微调工装整体水平度，抵消安装基面的平面度误差。建模过程中对所有连接螺丝、定位销等标准件均采用标准件库调用装配，保证各部件的装配干涉检查全部通过，各运动部件的行程范围经过运动仿真校验，不存在运动卡滞或行程干涉问题；整体结构设计紧凑，采用双导轨对称布置的形式保证载具滑动的平稳性，多工位载具面板的设计可同时装载多件窗体工件完成工序流转，气缸驱动的形式可快速对接自动化生产线的控制信号，实现工件的自动上料、工位切换与下料动作，结构中预留的传感器安装位可加装位置检测元件，实现工位到位信号的实时反馈，整套工装兼顾装夹精度与运行稳定性，可直接应用于窗体类零部件的自动化生产线装配工序中。
