卧式多级离心泵TBA658-R-T结构设计

　　这款卧式多级离心泵的三维结构完整还原了设备的装配逻辑，从进出水法兰的接口布局到中段泵壳的叠层固定结构，都严格遵循流体输送设备的工程设计规范。在实际工业场景中，这类泵体主要应用于高层供水增压、工业循环水输送、洁净流体长距离管线传输等工况，相比单级离心泵，其多级叶轮串联的结构可以在不提升单级叶轮转速的前提下获得更高的输出扬程，适配需要稳定高压输出、对流体脉动控制要求较高的管路系统。

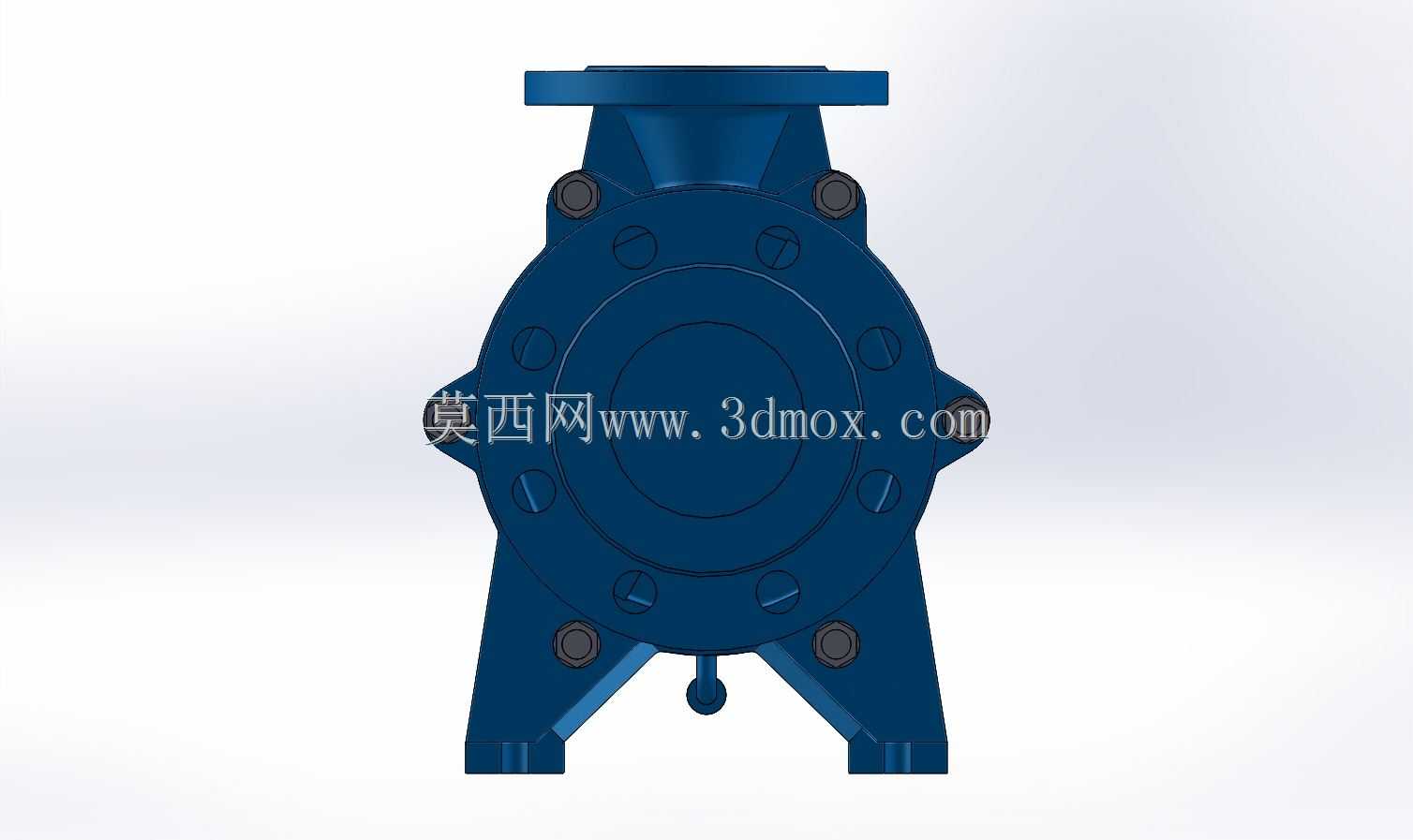

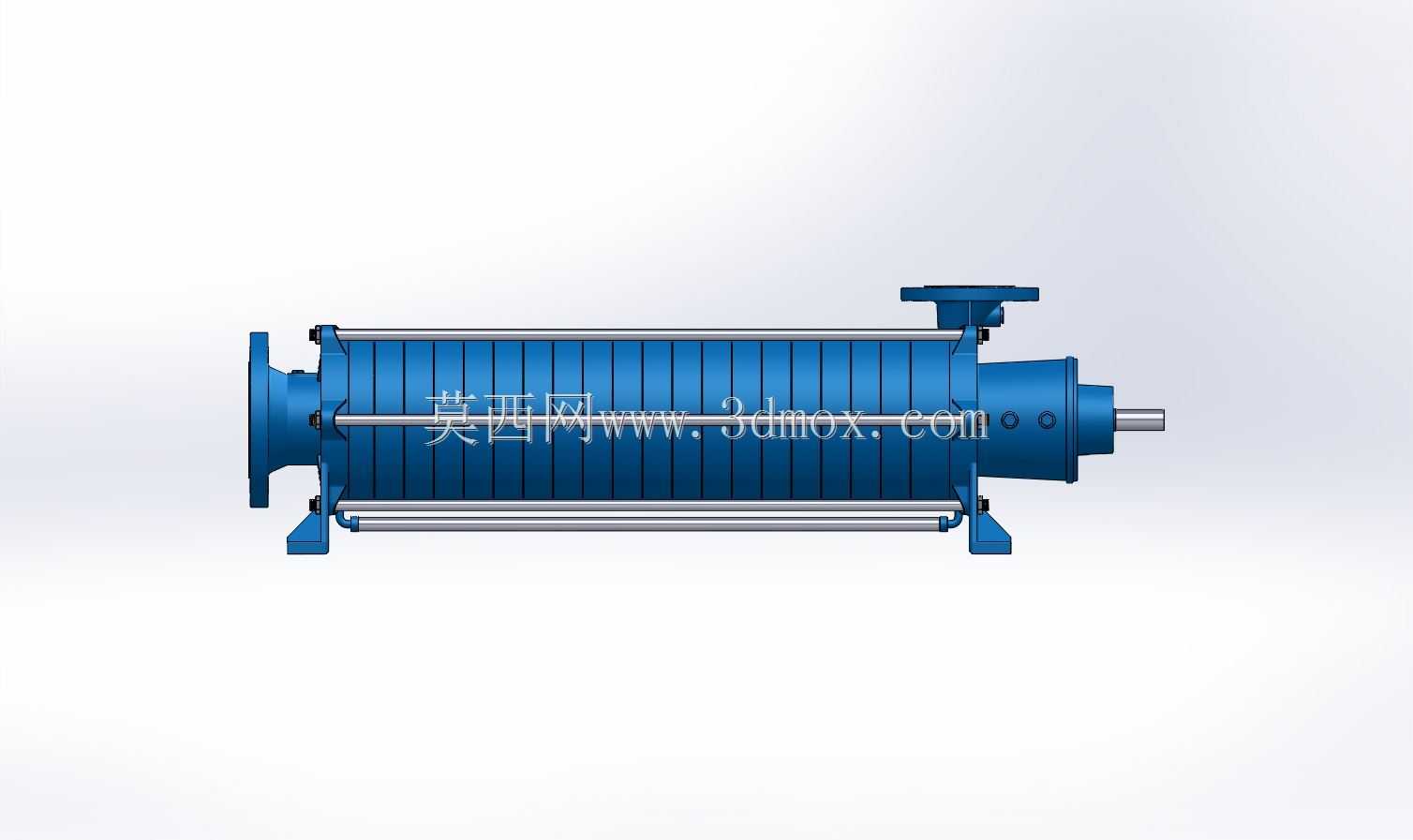

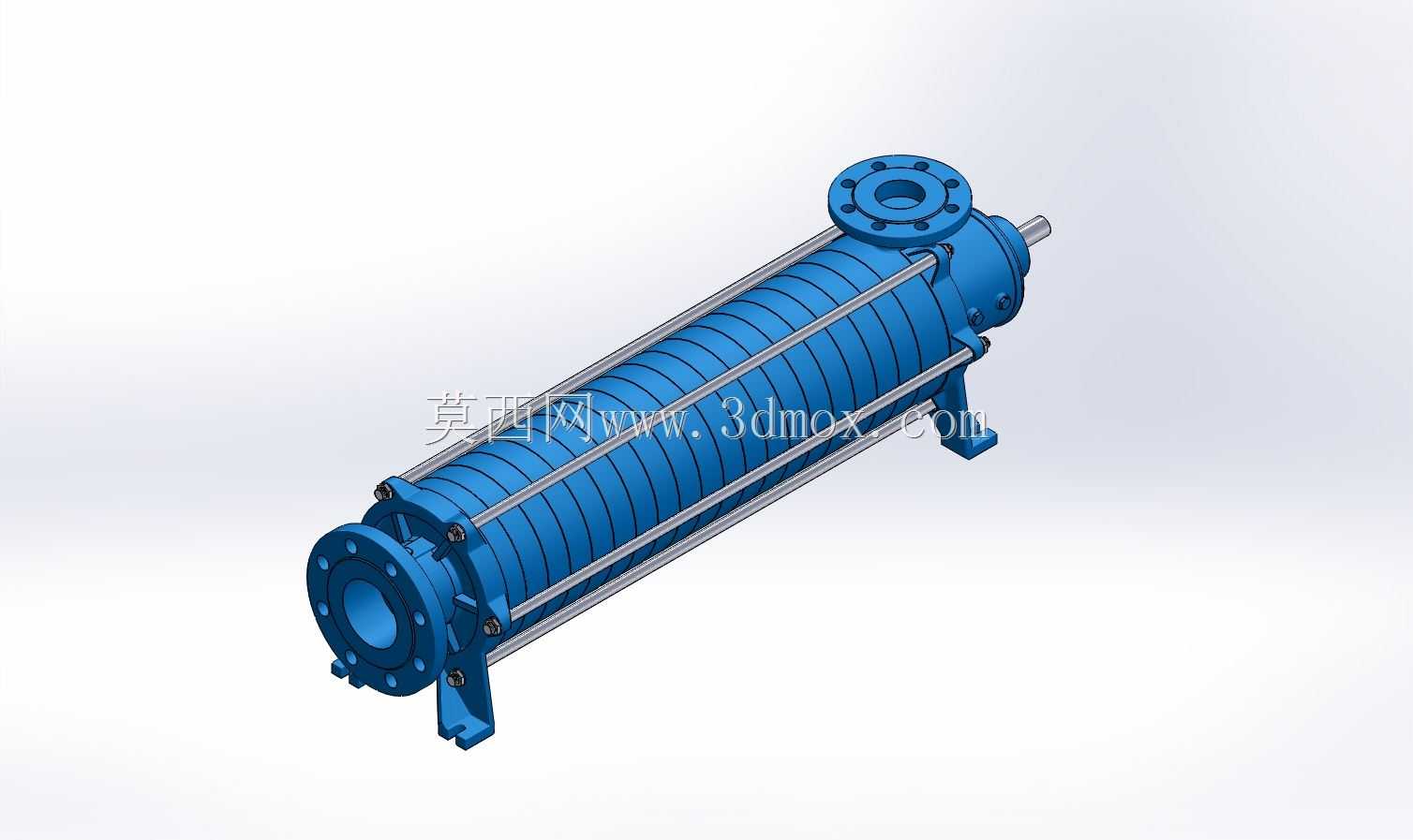

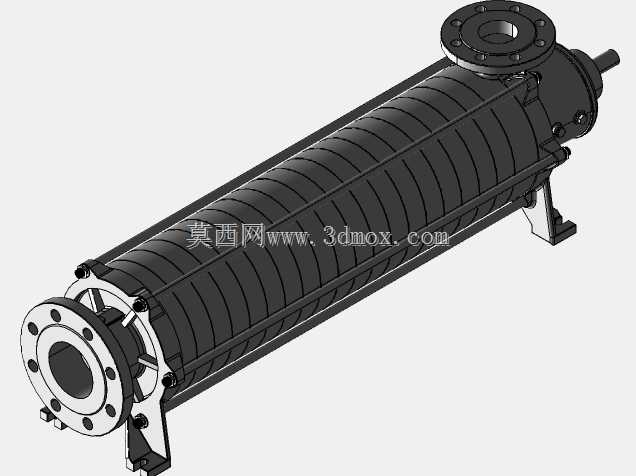

　　从结构设计思路来看，整泵采用卧式水平安装布局，底部的支撑脚直接与中段泵壳一体铸造成型，安装时可以直接通过地脚螺栓固定在混凝土基础或者钢制泵架上，支撑脚的安装孔位预留了足够的调整余量，能够抵消管路安装时的微小同轴度偏差。进出水口均采用法兰连接结构，法兰端面的密封槽、螺栓孔位完全匹配同压力等级的工业管路标准，现场安装时不需要额外加工转接件，直接对接管路即可完成装配。泵体中段采用多节段泵壳叠合的结构，通过四根周向均匀分布的长拉杆完成轴向锁紧，每两节泵壳之间的密封面都预留了密封垫片的安装槽位，装配时可以根据输送流体的温度、腐蚀性选择对应的密封垫片，避免高压工况下出现流体泄漏。

　　从安装边界来看，整泵的轴向长度、径向最大尺寸都在三维模型中做了明确的装配边界标注，泵轴伸出端的轴径、键槽尺寸完全匹配标准规格的联轴器，可以直接对接标准Y系列三相异步电机，不需要定制非标传动件。泵体的重心落在两个支撑脚的中心连线位置，满液运行时不会出现偏载倾覆的问题，基础承重只需要按照泵体满液重量加上1.2倍的动载荷系数计算即可，不需要额外做加强型基础。内部流道的设计采用逐级扩压的结构，每一级叶轮出口都对应配套的导叶结构，能够将叶轮甩出的高速流体平稳导入下一级叶轮入口，减少流体在泵壳内部的湍流损失，提升整泵的运行效率，同时降低流体湍流带来的振动与噪音，延长泵体密封件与轴承的使用寿命。两端的轴承座采用独立的腔体结构，预留了润滑脂的加注空间与密封结构，能够避免输送的流体渗入轴承腔体，同时防止润滑脂泄漏污染输送介质。
