双筒连接式机械铰接支撑构件

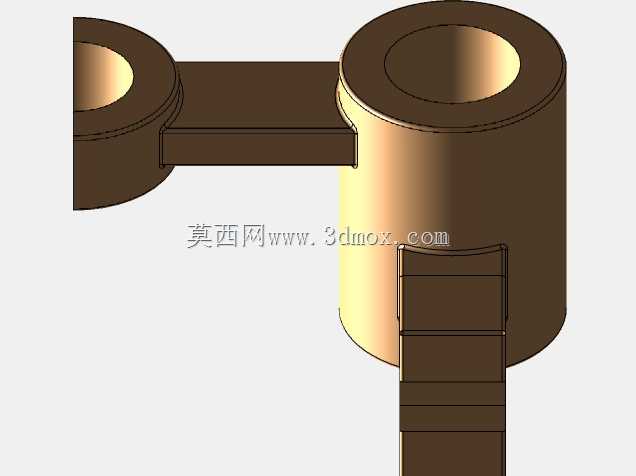

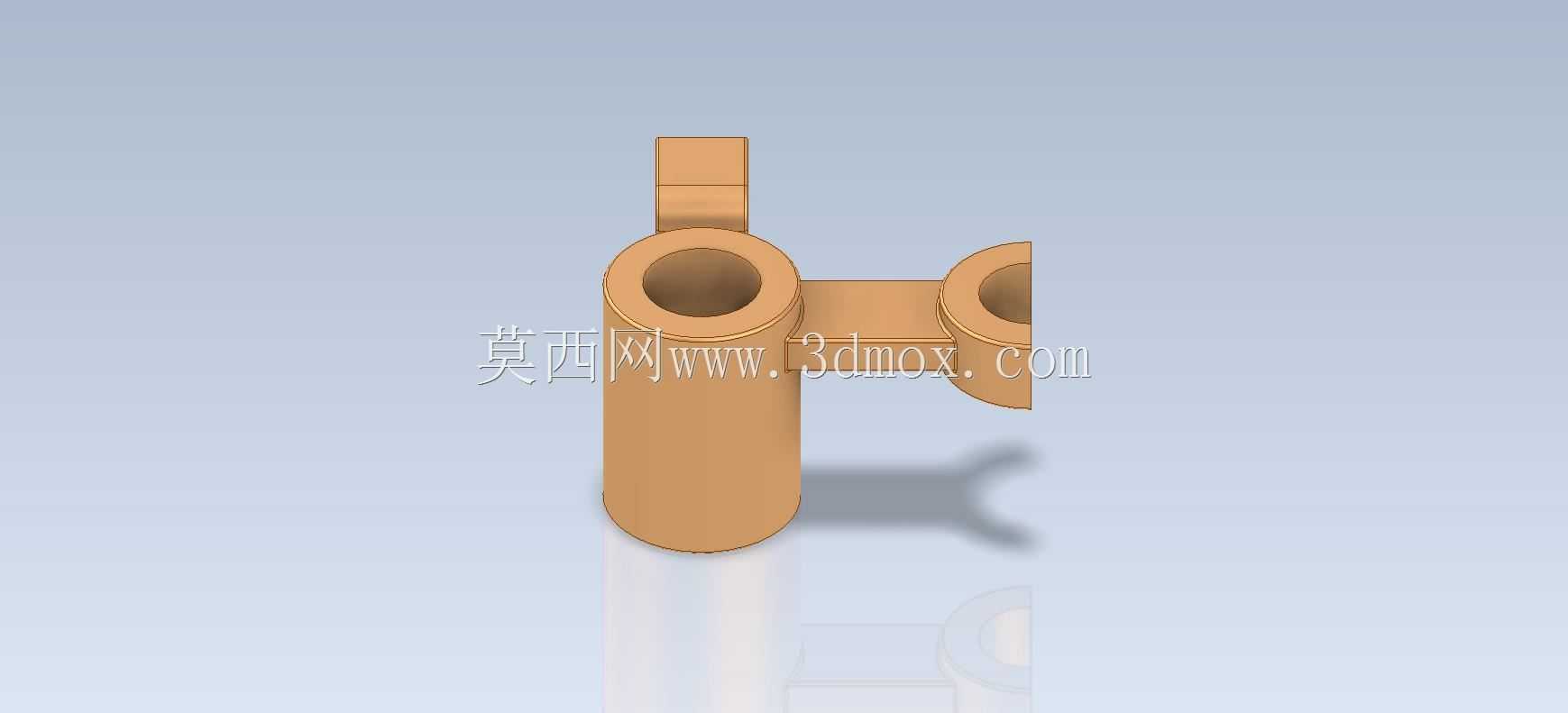

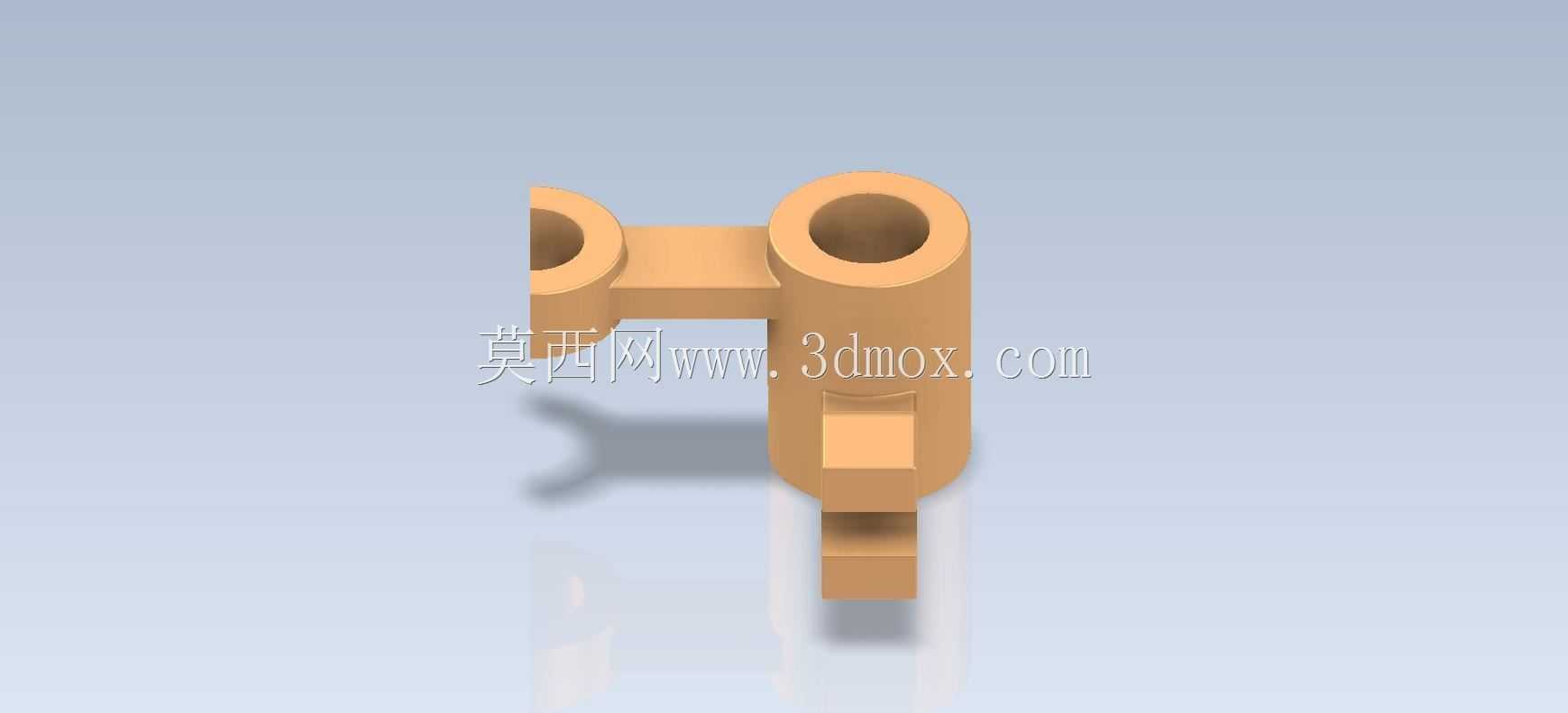

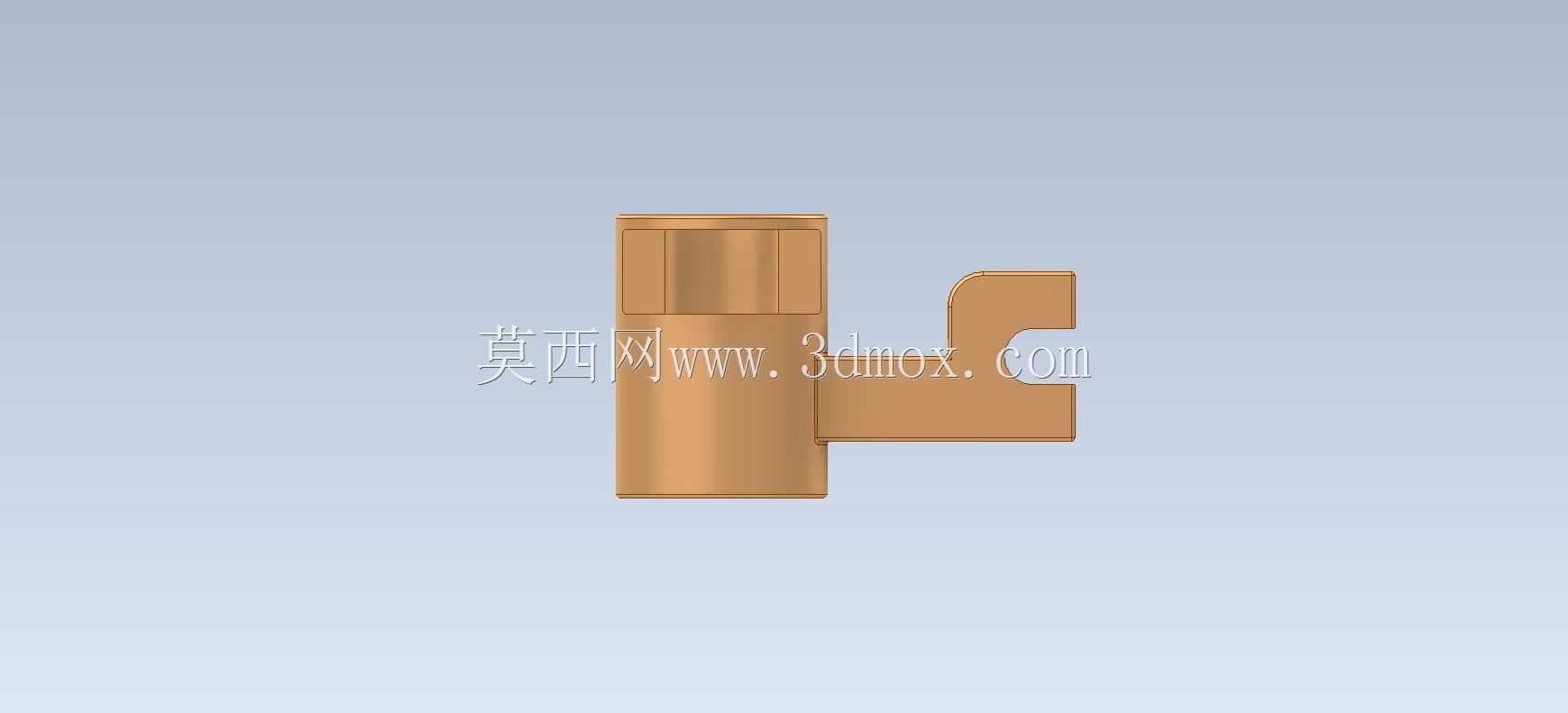

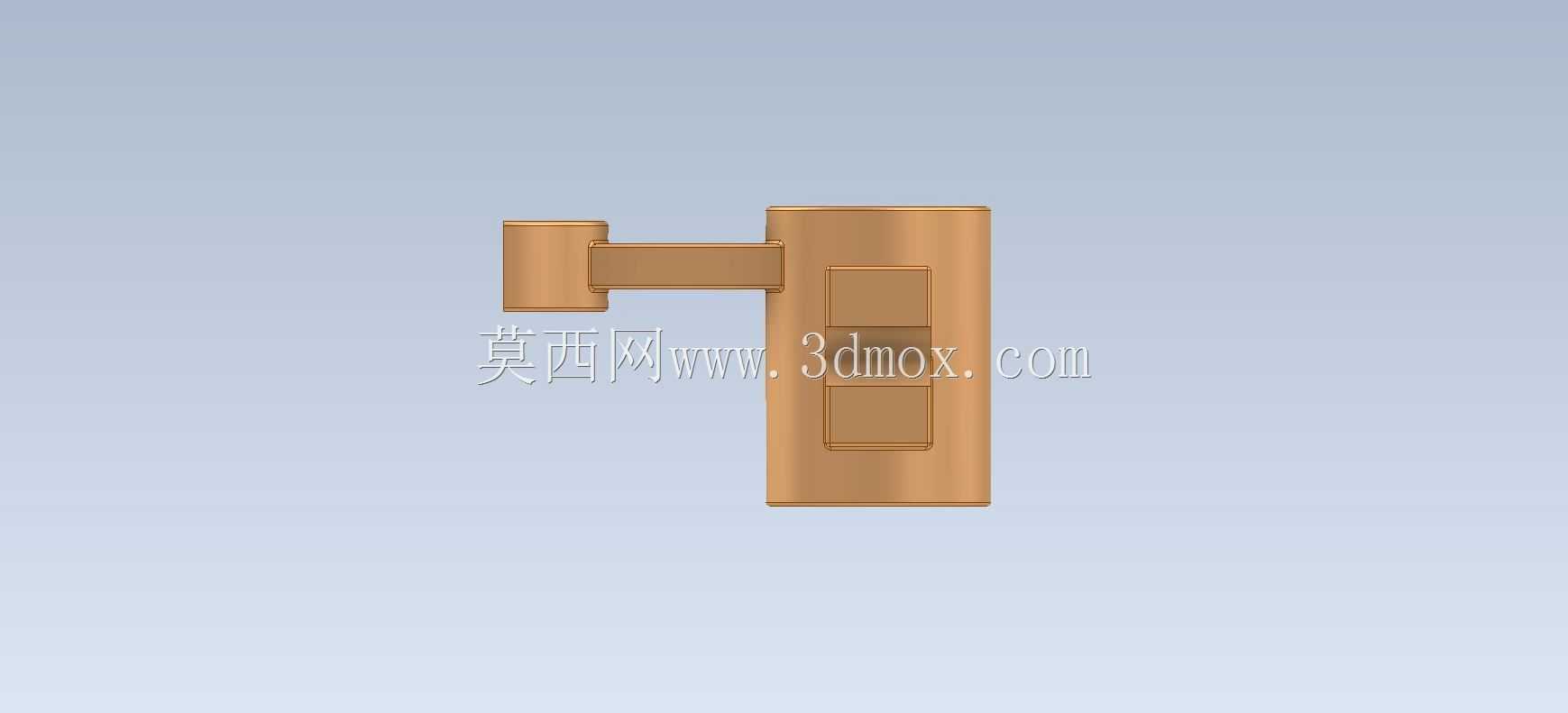

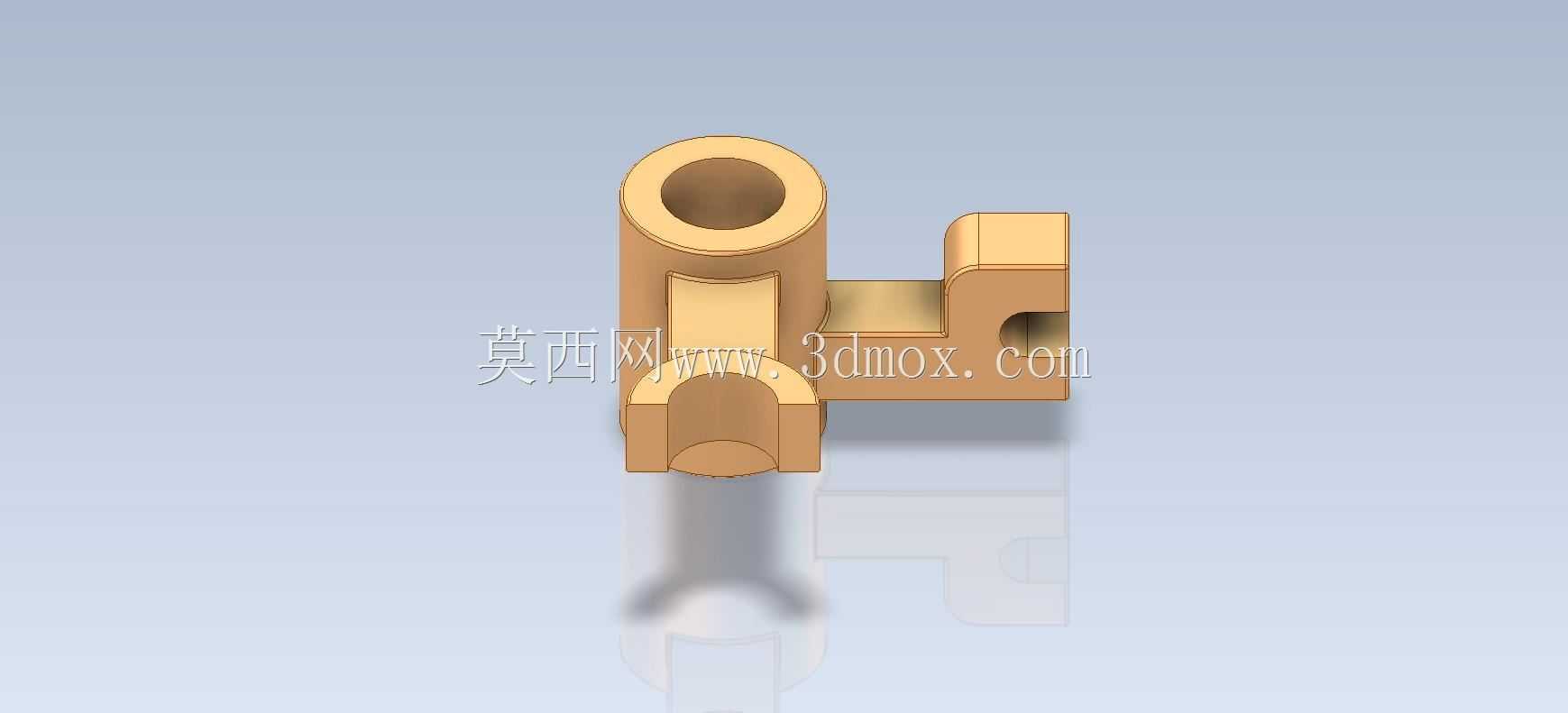

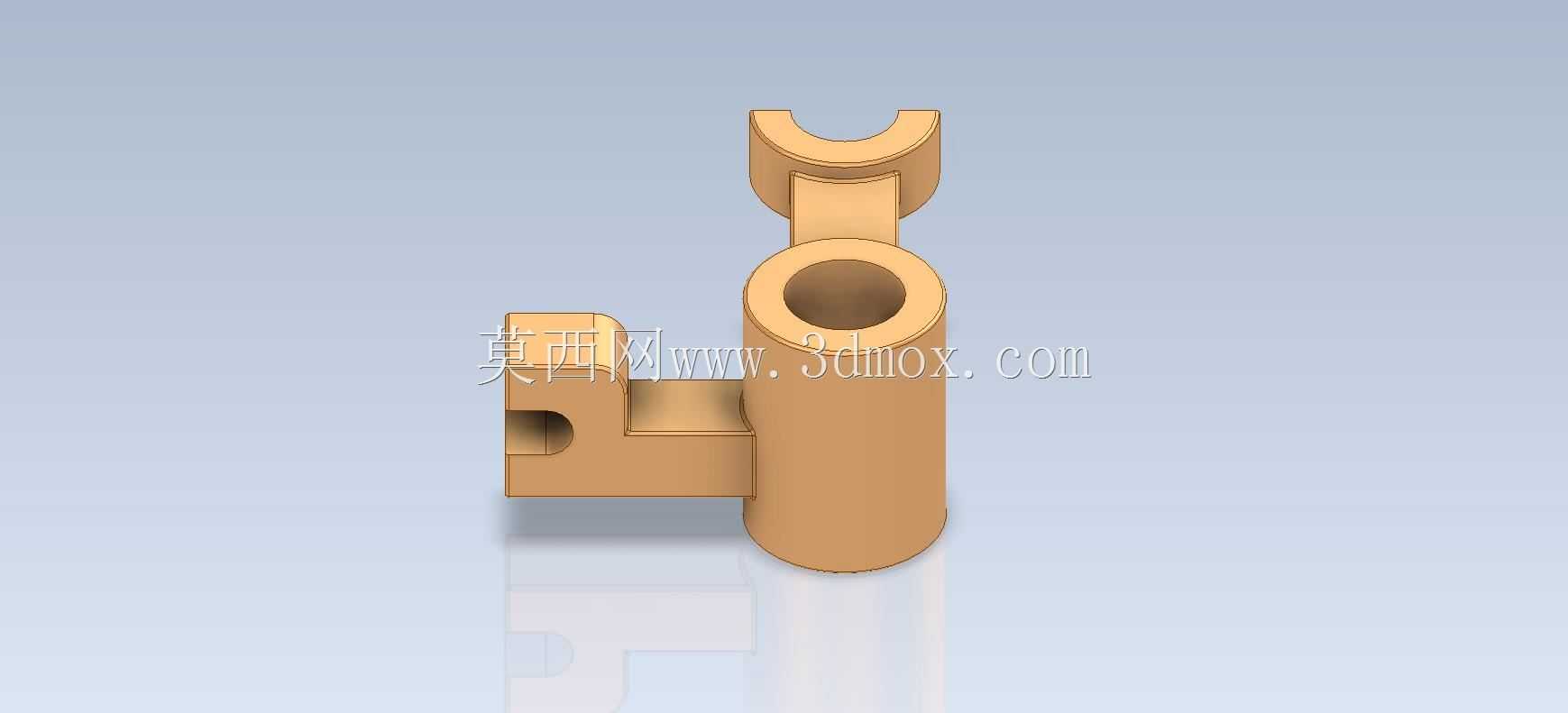

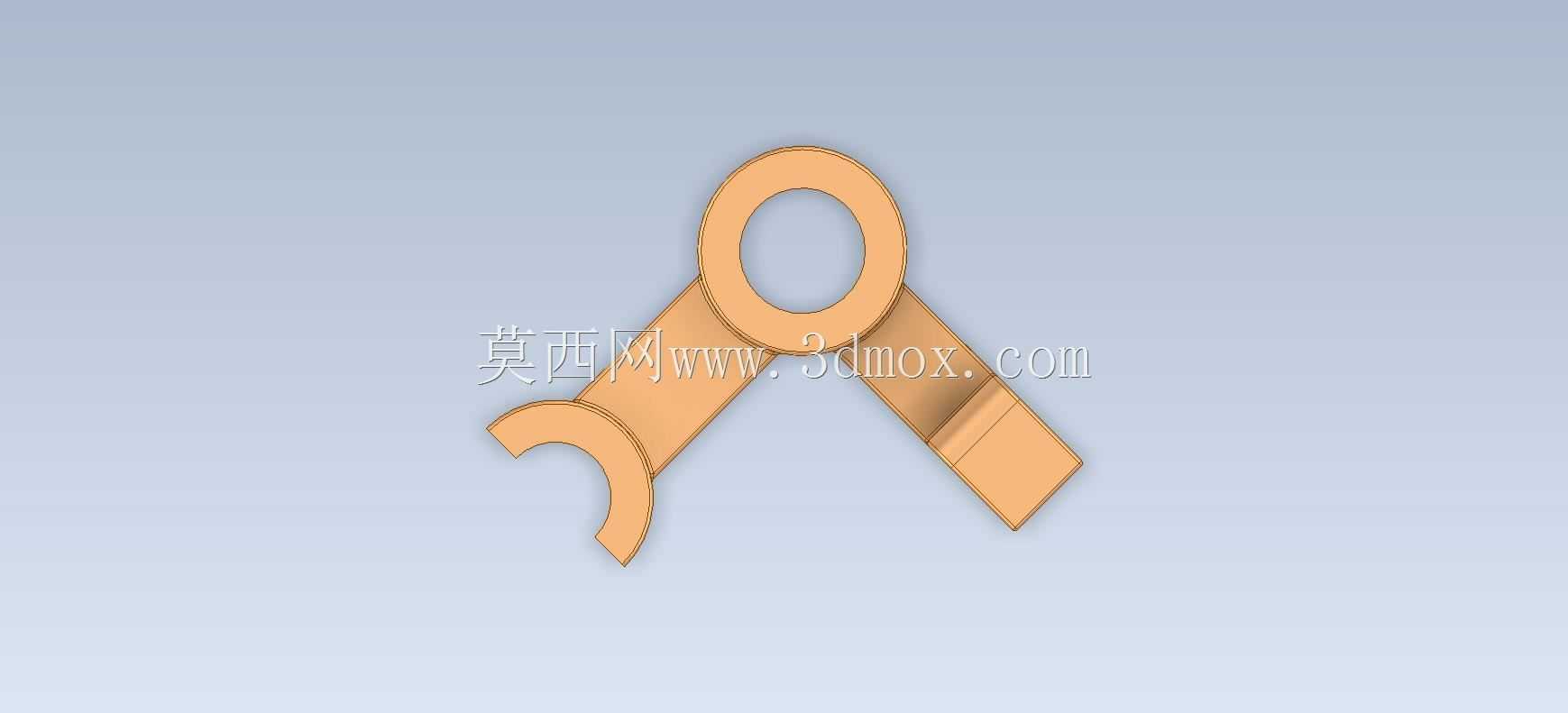

　　这类双筒带连接臂的构件，常见于机床进给机构的铰接传动链路、小型工装夹具的定位支撑单元，也会出现在轻工自动化设备的连杆传动组中，承担运动传递、位置支撑、部件铰接的核心作用。从结构设计逻辑来看，两个平行布置的筒状结构是核心安装基准，其中直径较大的主筒用于穿装固定转轴或导向轴，内壁预留的安装深度可满足轴套、轴承的压装需求，保证铰接转动时的同轴度与耐磨性能；直径偏小的副筒则用于连接从动杆件或调节拉杆，通过横向连接臂与主筒形成刚性整体，连接臂的截面厚度经过受力校核，可承受传动过程中产生的弯扭复合载荷，避免长期往复运动下出现结构变形。主筒下方延伸出的凸块与定位柱结构，是用于构件的周向限位与安装定位，凸块的平面可与安装基座的限位面贴合，

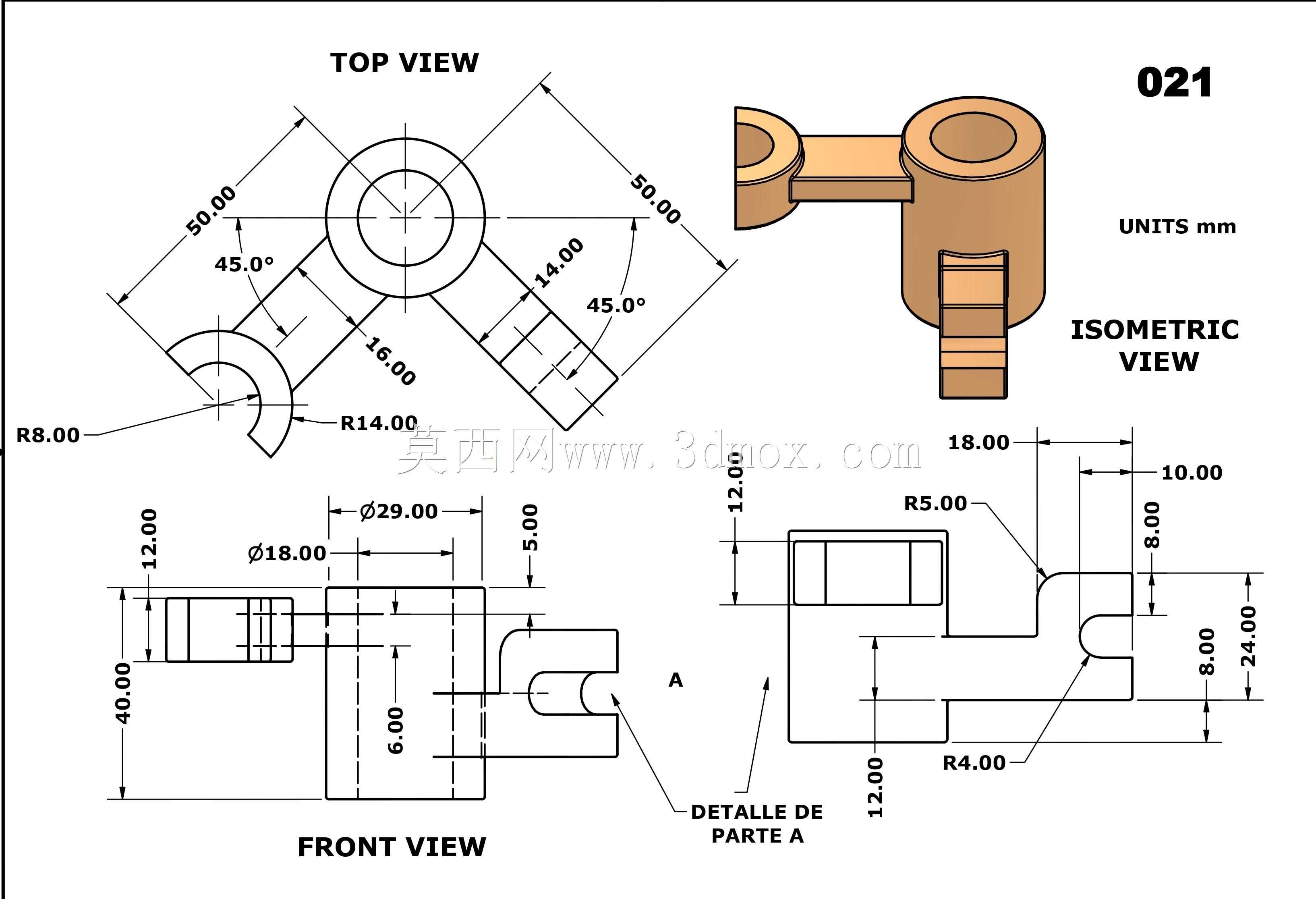

　　抵消转动过程中产生的周向扭矩，下方的定位柱可插入基座的定位孔中，进一步约束构件的安装自由度，减少装配时的调整工作量。设计过程中需要重点把控两个筒孔的中心距公差，中心距的偏差会直接影响铰接传动的运动精度，若偏差过大还会导致杆件装配后出现卡滞、别劲的问题，加速铰接部位的磨损；连接臂与筒体的过渡位置采用圆弧过渡，可有效降低应力集中系数，避免交变载荷下过渡位置出现疲劳裂纹。从安装边界来看，构件的整体外轮廓需要匹配安装工位的空间尺寸，主筒的外径、副筒的伸出长度、下方定位柱的长度都需要与周边部件预留足够的运动间隙，避免运动过程中与相邻结构发生干涉；筒孔的内径尺寸需要根据适配的轴径确定，配合公差通常选用间隙配合，保证转动顺畅的同时控制径向窜动量，

　　若用于高精度传动场景，还可在筒孔内预留油槽，方便加注润滑脂降低转动摩擦。这类构件的建模过程需要重点处理特征之间的布尔运算逻辑，尤其是连接臂与筒体的结合位置、凸块与主筒的过渡位置，需要保证曲面连续无碎面，才能为后续的工程图导出、数控加工编程提供准确的模型基础，也能在运动仿真环节准确还原构件的实际运动状态，验证传动链路的运动轨迹是否符合设计预期。
