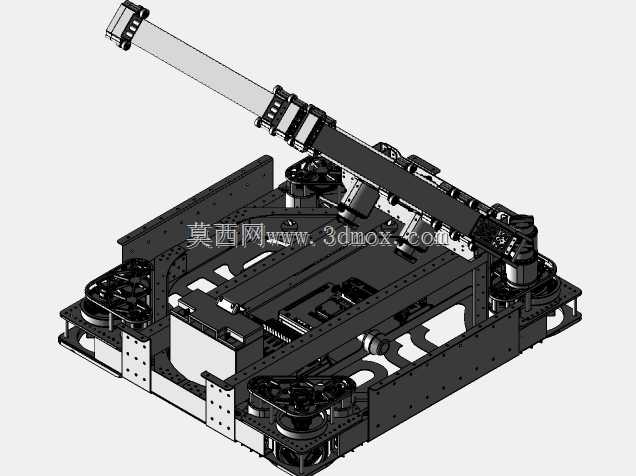

带升降机构的Swerve驱动机器人底盘结构

　　这套带升降执行机构的Swerve驱动移动底盘，核心面向移动机器人原型验证、驾驶操作练习场景设计，区别于常规差速、阿克曼转向的移动底盘，Swerve驱动结构可实现全向移动能力，在狭小空间内完成横移、零半径转向、斜向行进等复杂动作，适配需要高机动性的作业场景。底盘主体采用框架式板件拼接结构，所有安装孔位均按照标准件装配公差设计，上层预留的安装平面可拓展搭载各类作业执行端，本次集成的升降机构采用多节伸缩臂结构，伸展后可将末端执行件抬升至指定作业高度，收回时完全贴合底盘上层安装面，不会额外占用横向通行空间。从结构设计逻辑来看，底盘四角分别布置独立的Swerve驱动轮组，每个轮组集成转向与行进驱动单元，

　　轮系安装座与底盘框架采用定位销加螺栓的连接方式，保证轮系定位精度的同时，也方便后期维护时快速拆装更换部件；框架中部预留的空腔用于布置控制单元、供电模块以及线路走线槽，所有走线均沿框架内侧的走线卡扣固定，避免运动过程中线路与活动部件产生干涉。升降机构的底座通过多组螺栓固定在底盘上层的安装基准面上，安装面的平面度公差控制在合理范围内，保证升降臂伸展过程中的运行垂直度，伸缩臂的节段之间采用滑动导向结构配合限位块，限定最大伸展行程，防止超程脱出。在安装边界设计上，底盘整体的外轮廓尺寸充分考虑常规通行场景的宽度限制，轮组突出底盘框架的尺寸做了最小化处理，避免通行时轮组与周边障碍物发生刮碰；升降机构收回状态下的整体高度满足低矮空间的通行要求，

　　伸展后的作业高度覆盖常规原型测试的抬升需求。整套结构的受力点均做了加强筋设计，底盘框架在轮组安装位、升降机构固定位等受力集中区域，通过增加板厚、设置折弯加强结构的方式提升整体刚性，避免大负载运行时出现结构形变影响运动精度。轮组的转向角度限位做了机械冗余设计，配合电控限位实现双重保护，防止转向超程造成线路缠绕或者结构损坏。
