板翅式流体空气换热散热结构

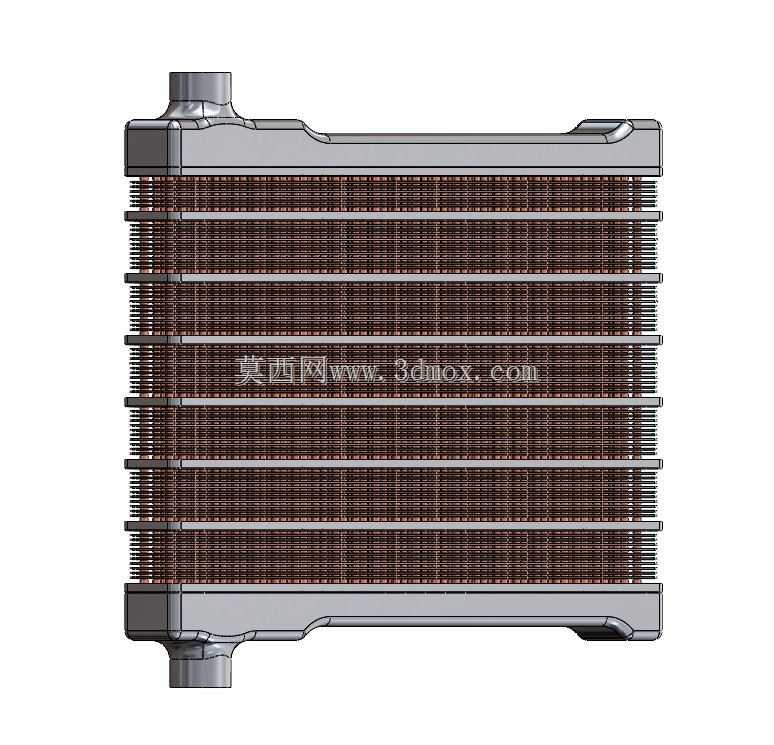

　　这类板翅结构的换热单元，常被集成在小型动力设备、工业液压站、车用辅助散热回路中，核心作用是完成回路内循环流体与流经翅片的空气之间的热量传递，把流体携带的多余热量散到外界空气中，维持整个循环系统的工作温度在合理区间，避免因介质温度过高引发密封老化、黏度下降、工作效率衰减等问题。从结构设计逻辑来看，该换热单元采用双侧集流管搭配多层叠置翅片的布局，上下两端的金属集流管负责连通外部循环管路，流体从一端接口进入后，会均匀分配到每一层的流道中，在流道内流动的过程中，热量通过薄壁金属壁传导到外侧的密集翅片上，翅片大幅拓展了与空气的接触面积，当有冷却空气横向冲刷翅片间隙时，就能快速把翅片上的热量带走，完成热交换过程后，

　　降温后的流体从另一端的集流管接口流出，回到系统循环中。设计过程中需要重点考量翅片的间距与成型结构，翅片过密会大幅提升空气流通阻力，需要匹配更高风压的散热风扇才能保证足够的通风量，翅片过疏则会压缩总换热面积，达不到设计要求的散热功率；同时集流管的接口位置、管径尺寸需要匹配对应安装场景的管路布局，接口处的密封结构要能承受循环介质的工作压力，避免运行过程中出现渗漏。在安装边界上，该换热单元整体为规整的长方体芯体结构，上下突出的管路接口为唯一的外接部位，安装时需要预留足够的空气流通空间，芯体前后侧不能有遮挡物阻碍空气穿流，同时要预留管路连接的操作空间，避免安装后接口处受力过大产生应力集中。翅片部分采用薄金属冲压成型，

　　在装配和运输过程中要注意避免磕碰造成翅片倒伏，倒伏的翅片会堵塞局部通风通道，降低对应区域的换热效率，严重时还会引发局部散热不均的问题。这类换热结构相比传统管壳式换热器，在相同散热功率下体积更小、重量更轻，非常适合对安装空间、设备自重有严格要求的应用场景，在小型液压系统、工程机械辅助散热、精密设备温控回路中都有广泛的适配性。建模过程中需要重点还原翅片的层叠间距、集流管与各层流道的连通结构，以及接口的安装尺寸，保证模型在装配验证时可以准确匹配周边的管路、固定支架以及散热风扇的安装位，避免实际生产装配时出现干涉问题。
