带开关一体式品字电源输入插座结构

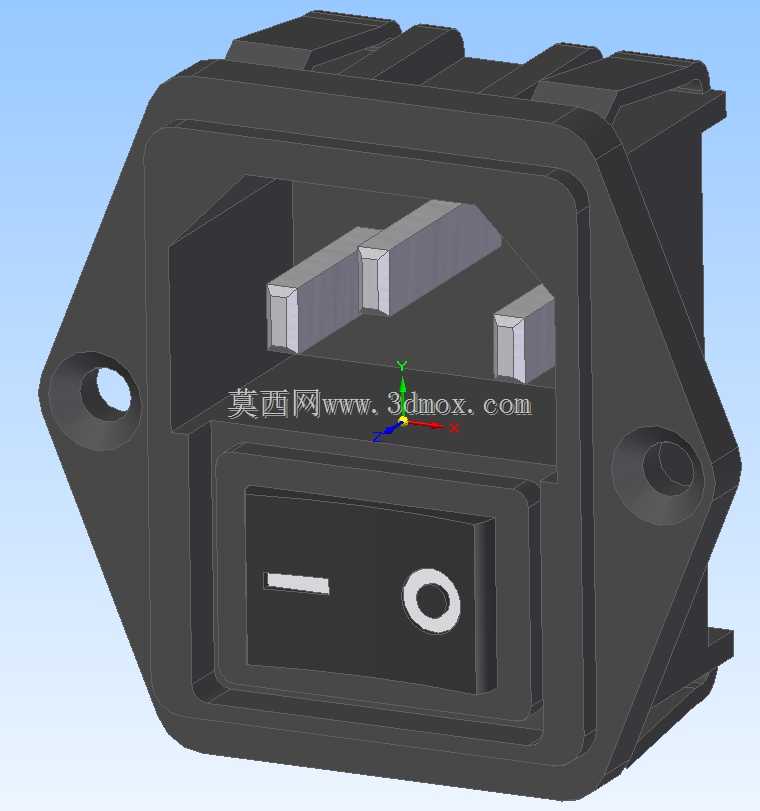

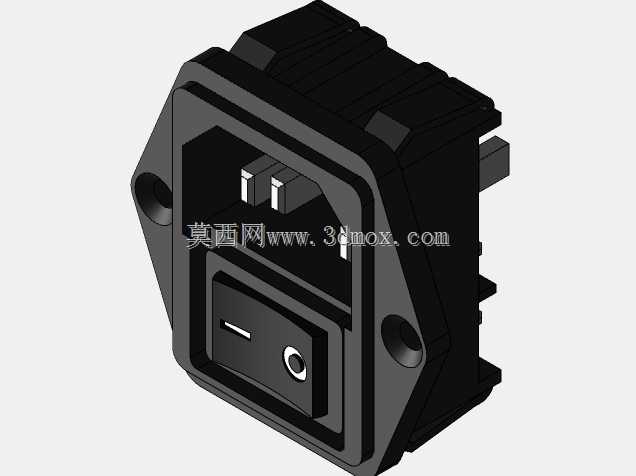

　　这款集成式电源输入连接件，是工控设备、桌面型机电装置、小型测试仪器供电回路里常用的进线端部件，把AC220V市电接入、回路通断控制两个功能整合在同一个安装基座上，省去了单独开孔装开关、单独布置插座的装配工序，也减少了机箱内部飞线连接的故障点。从结构设计来看，主体采用阻燃热塑性材料注塑成型，基座两侧带菱形安装耳，耳片上预留圆形通孔，适配M3规格的沉头安装螺丝，安装时直接卡在机箱面板预先开好的对应方孔内，从外侧拧入螺丝即可完成固定，不需要在机箱内部额外加装固定支架，面板贴合面做了薄边止口设计，装配后和面板贴合缝隙控制在0.2mm以内，既可以避免灰尘从安装缝隙进入设备内部，也能让外观更整洁。接口部分采用标准品字三芯插片布局，

　　插片为镀锡铜材质，厚度0.8mm，适配常规品字电源线的母端插孔，接触电阻控制在毫欧级，大电流负载下不会出现异常发热。集成的船型开关为两档自锁结构，拨杆上做了标准的通断标识，按下标识侧为回路接通，按下O侧为回路断开，开关内部触点为银合金材质，可承载10A/250VAC的额定负载，满足绝大多数中小型机电设备的供电通断需求。在实际选型应用中，这类集成插座常被用在小型数控装置、桌面型3D打印设备、实验室测试仪器、台式工控主机的机箱面板上，相比分离式的插座加开关方案，它的整体安装占用面板面积更小，装配时只需要开一个统一的安装方孔，不需要分别计算插座和开关的开孔位置、孔距公差，对钣金加工的精度要求更低，装配工人的作业效率能提升近40%。

　　建模过程中需要重点关注几个尺寸边界：一是安装耳的中心距尺寸，要和行业通用的开孔规格匹配，保证不同厂家生产的同规格插座都能互换安装；二是插片的伸出长度和相对位置公差，要控制在±0.1mm以内，避免和电源线母端插接时出现插针歪斜、接触不良的问题；三是开关拨杆的突出高度，既要保证用户操作时有足够的拨动行程，又不能突出面板过多影响外观，还要预留足够的安全爬电距离，插座插片和开关引脚之间的绝缘筋高度要满足电气安规要求，避免高压回路之间出现击穿风险。基座背部的引脚排布做了错位设计，方便焊接或者锁接导线时操作，不会出现相邻引脚接线时工具互相干扰的问题，引脚根部做了加强筋结构，避免接线时用力过大导致引脚根部断裂。
