电机驱动辊筒式输送线结构设计

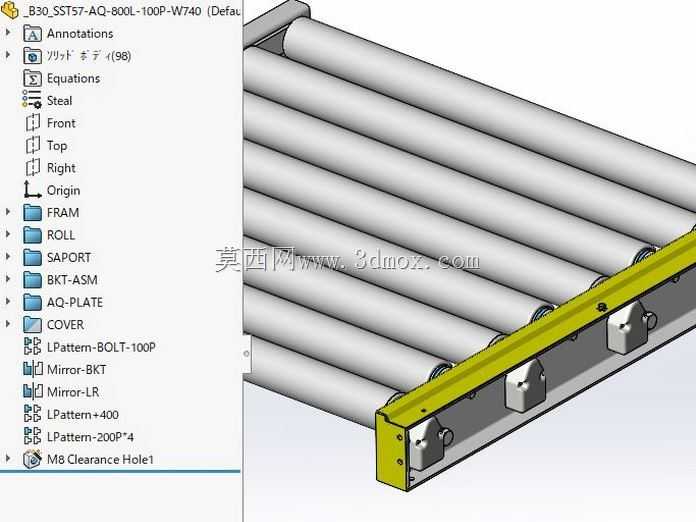

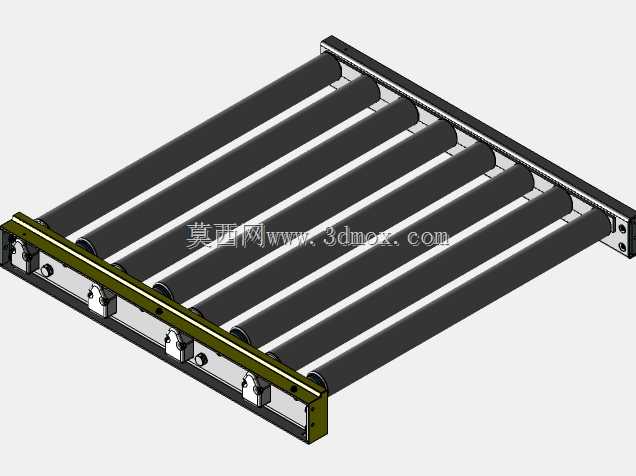

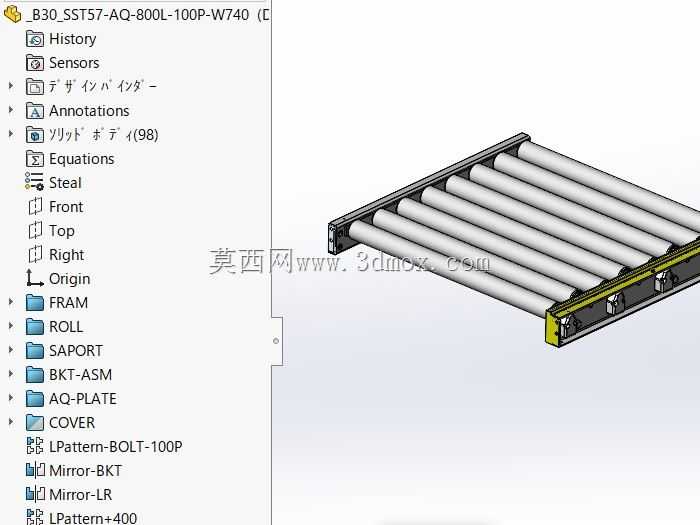

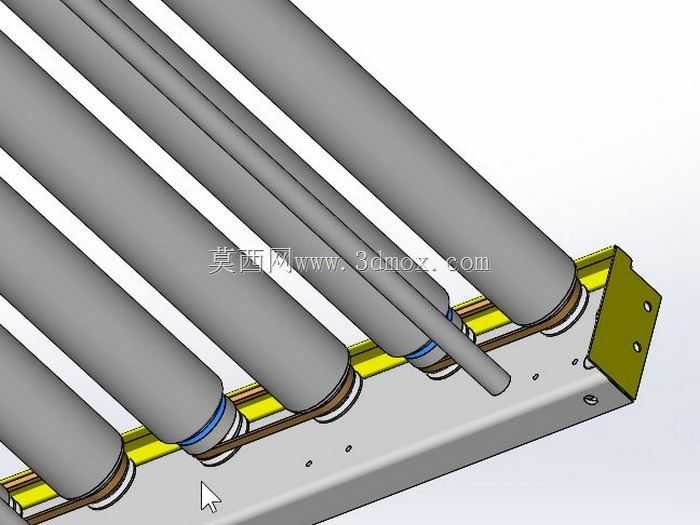

　　这款辊筒输送单元主要面向车间工序间物料转运、仓储分拣线接驳、自动化产线工件传递等场景设计，可适配箱装工件、工装托盘、规则形态零部件的水平输送需求，在3C电子装配、汽配零件加工、电商仓储分拣、食品包装后段输送等场景中都能适配使用。从结构设计逻辑来看，整体采用模块化拼装思路，主体框架采用折弯型材拼焊成型，兼顾结构刚性与轻量化需求，辊筒采用等间距排布设计，可根据输送工件的最小底面尺寸调整辊筒间距，避免输送过程中工件卡滞、下坠。驱动端采用集成式电机驱动布局，将动力单元内嵌于框架侧端，无需额外占用安装空间，传动链路采用同步带或链传动结构，可根据输送负载、运行速度需求灵活调整传动方案，单段单元可独立运行，也可多段拼接组成长距离输送线，

　　拼接时仅需对齐框架安装孔位、连接动力接线即可完成组装，大幅降低现场安装调试的工作量。从安装边界来看，该输送单元宽度适配常规740mm幅面的工件输送需求，长度可根据现场布局灵活裁切或拼接，框架底部预留标准安装脚座接口，可搭配可调脚杯实现地面水平调节，也可搭配支架实现高位架设，适配不同高度的产线对接需求。设计过程中对辊筒的径向跳动量做了约束，避免高速输送时工件出现偏移，侧端安装板预留传感器安装位，可直接接入光电开关实现工件到位检测、积放控制等功能，无需额外焊接安装支架。辊筒表面可根据输送工件的特性选择镀锌、包胶等处理方式，镀锌辊筒适配常规工装托盘、硬质箱体输送，包胶辊筒可增大摩擦系数，避免表面光滑的工件在启停阶段出现打滑偏移。

　　框架侧端预留护板安装槽，可根据现场安全需求加装透明防护板或金属护罩，避免传动部件外露带来的安全隐患。该结构在设计时充分考虑了维护便利性，单根辊筒可通过侧端的快拆结构单独更换，无需拆解整段框架，动力单元采用模块化安装，故障时可整体快速替换，减少产线停机时间。在实际选型应用中，可根据输送工件的单重、输送节拍调整电机功率、辊筒壁厚、轴径参数，该结构可覆盖从轻载小件输送到中载托盘转运的多数常规输送需求，无需重新做主体框架的结构设计，仅需调整局部参数即可快速适配不同项目需求，大幅缩短非标输送设备的设计周期。
