隧道掘进机用组合式承载工作台结构

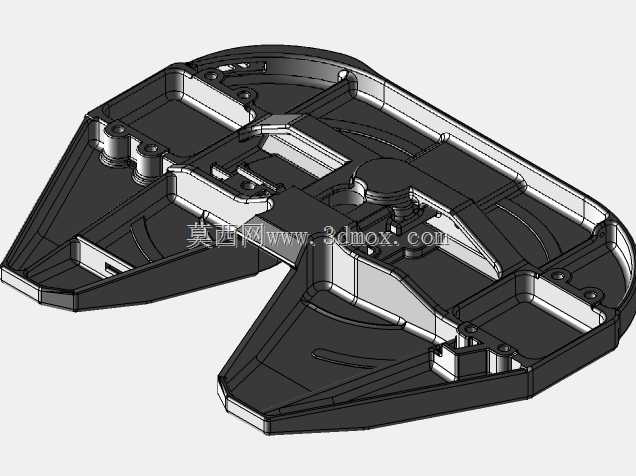

　　该结构件为隧道掘进作业设备配套的组合式承载安装基座，主要适配硬岩隧道、市政地下管廊等狭小作业空间内的掘进工位，用于承载掘进端的导向组件、管线固定模块以及局部操作工位的载荷，替代传统分体式焊接支架的安装形式，减少井下现场拼接的工作量。从结构设计逻辑来看，整体采用对称式翼型布局，中部设置圆形回转安装位，用于对接掘进臂的回转支撑座，两侧延伸的翼板为变截面薄壁加筋结构，在控制整体重量的前提下，通过底部纵横交错的加强筋提升抗弯扭性能，避免掘进过程中振动载荷导致的基座变形。翼板上预留的多组沉头安装孔，可直接适配不同规格的管线夹、传感器安装座以及辅助防护板的固定需求，孔位公差按照IT7级精度设计，保证安装后各组件的同轴度偏差控制在0.1mm以内，

　　减少后续调试的校准工作量。结构的底部设置有三处定位凸台，与设备底盘的安装槽采用间隙配合，安装时可快速完成定位，无需额外工装辅助对齐，凸台高度设计为8mm，既保证定位可靠性，又不会在拆卸时出现卡滞问题。中部回转位的周边设置有四个均匀分布的限位挡块，挡块与回转支撑的间隙预留2mm，可容纳作业过程中热胀冷缩产生的形变，同时限制回转支撑的径向窜动，避免掘进臂摆动时出现偏移。两侧翼板的边缘做了15度倒角处理，防止井下作业时尖锐边角刮损液压管线或造成人员磕碰，翼板底部的筋条高度从根部到端部逐步递减，符合载荷传递的力学路径，将中部回转位承受的冲击载荷均匀分散到底部的各个安装点，避免局部应力集中导致的结构开裂。

　　该结构的整体安装边界尺寸适配CA6140机床加工的装夹范围，所有加工面均可通过一次装夹完成铣削、钻孔工序，减少二次装夹带来的精度误差，适合小批量量产加工。在实际隧道作业场景中，该基座可承受最大12kN的径向冲击载荷，满足硬岩掘进时的振动工况要求，同时薄壁加筋的结构设计相比传统实心铸造基座减重40%以上，便于井下运输与安装更换。
