多关节铰接式工业夹持机械臂结构

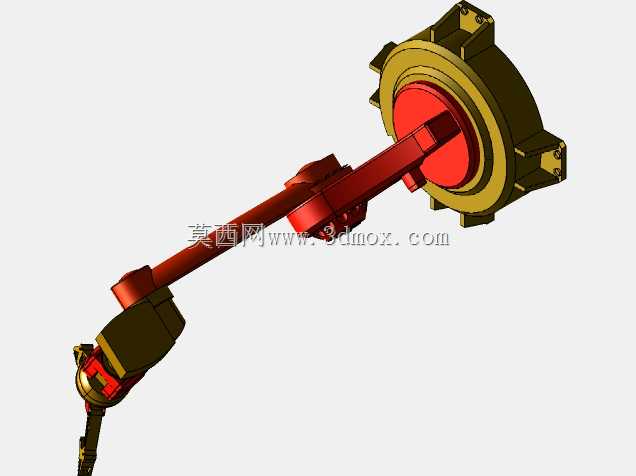

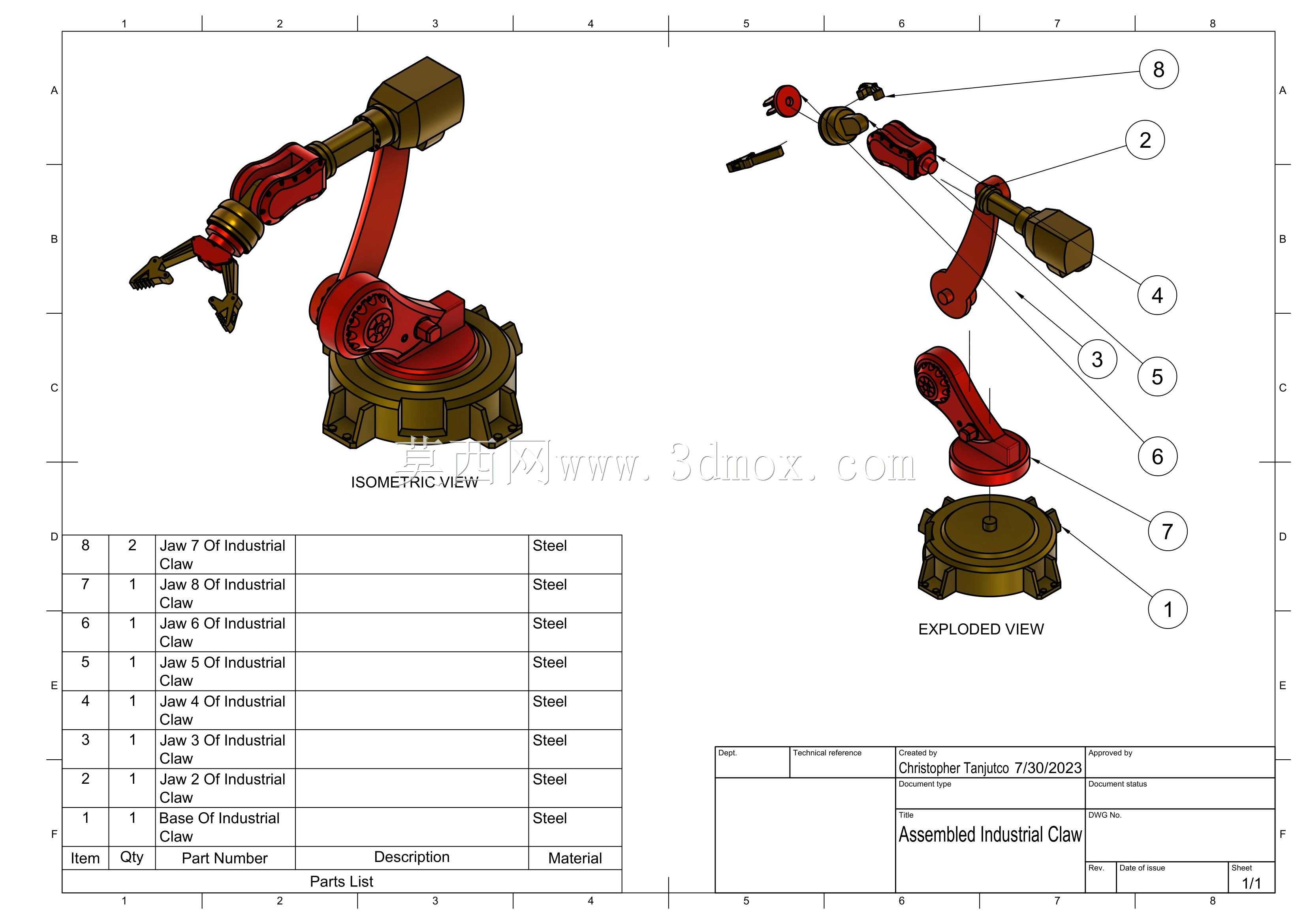

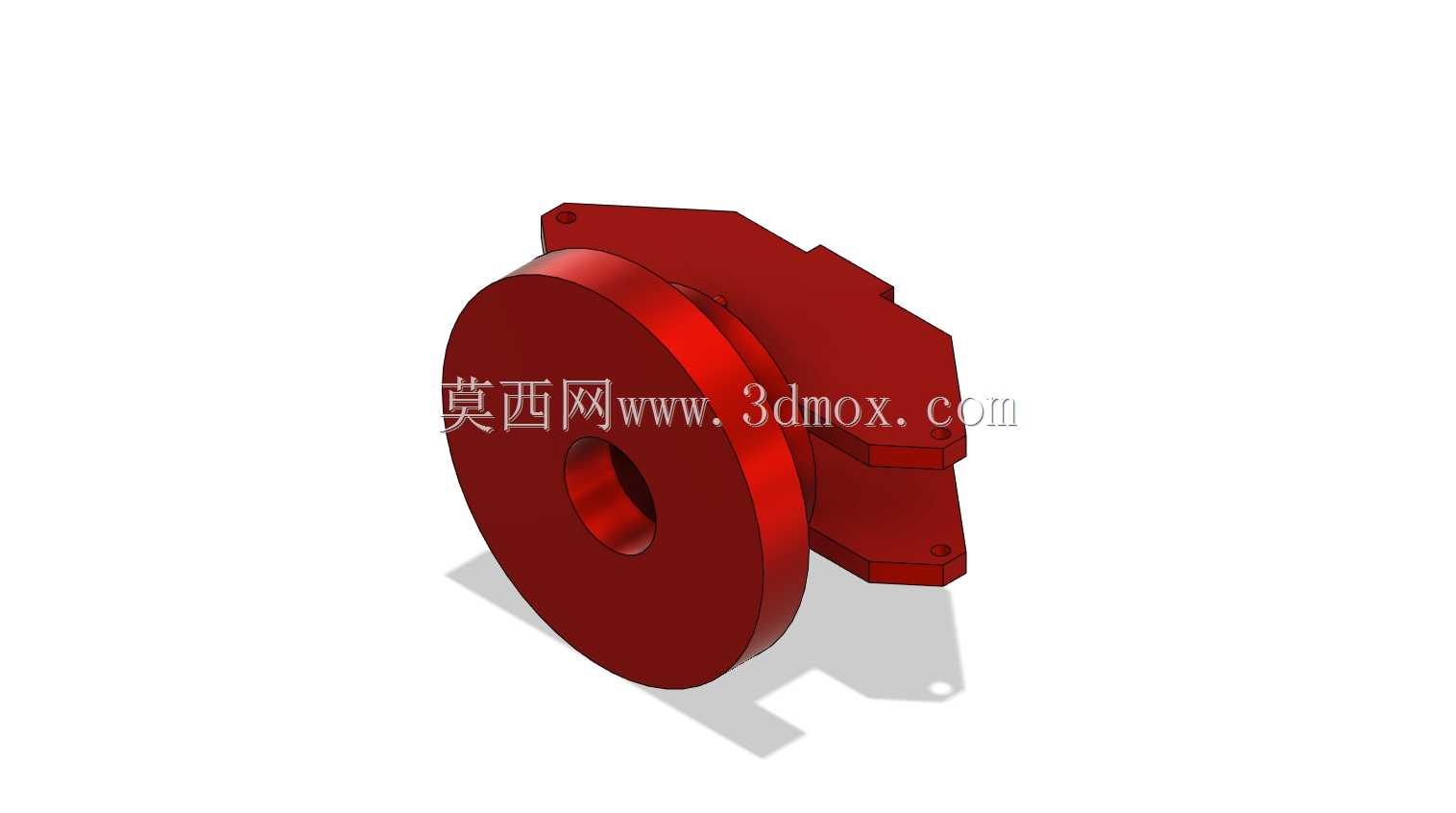

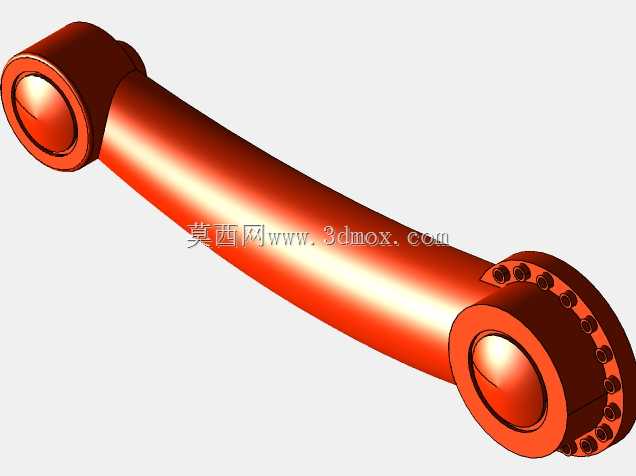

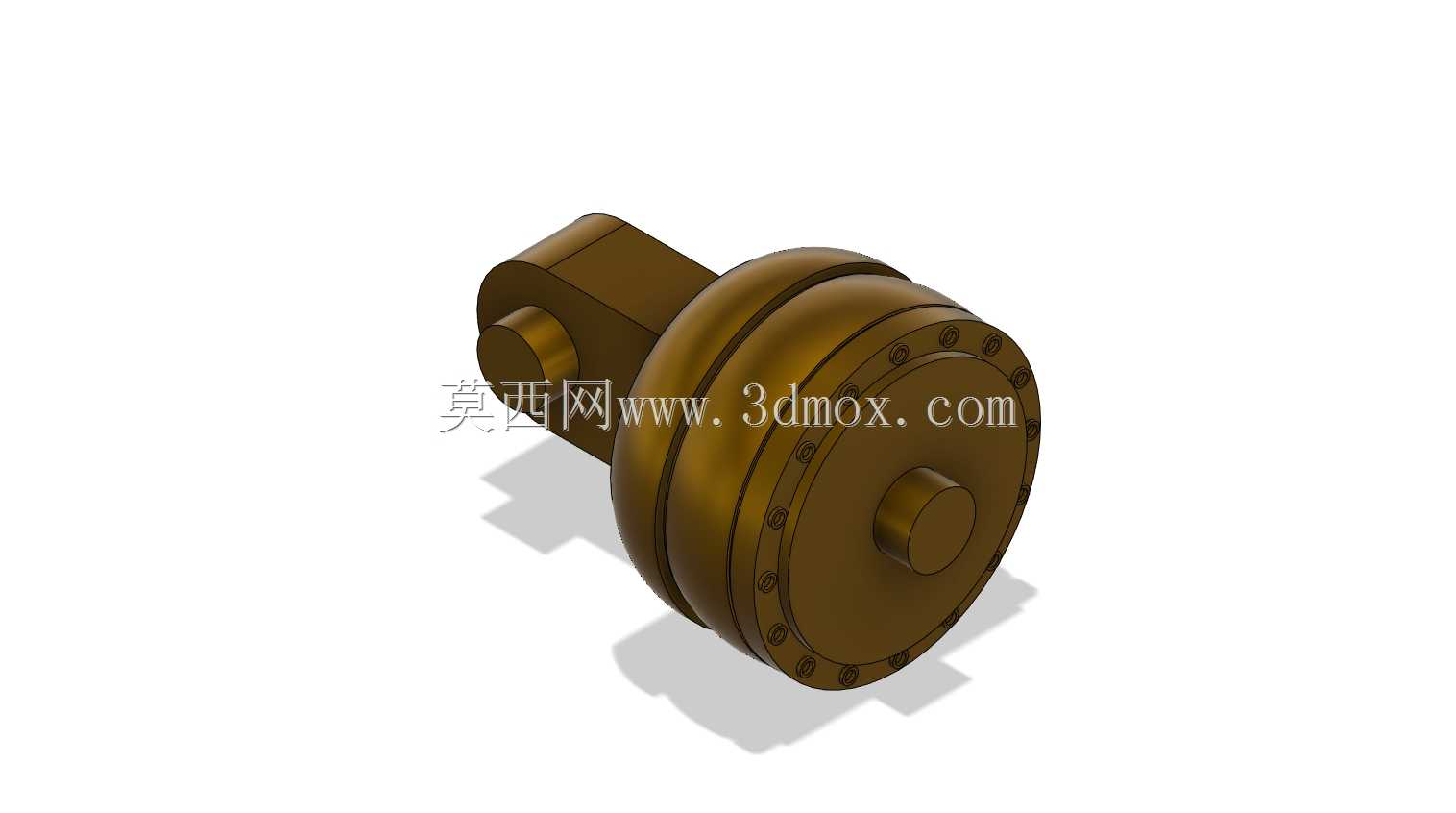

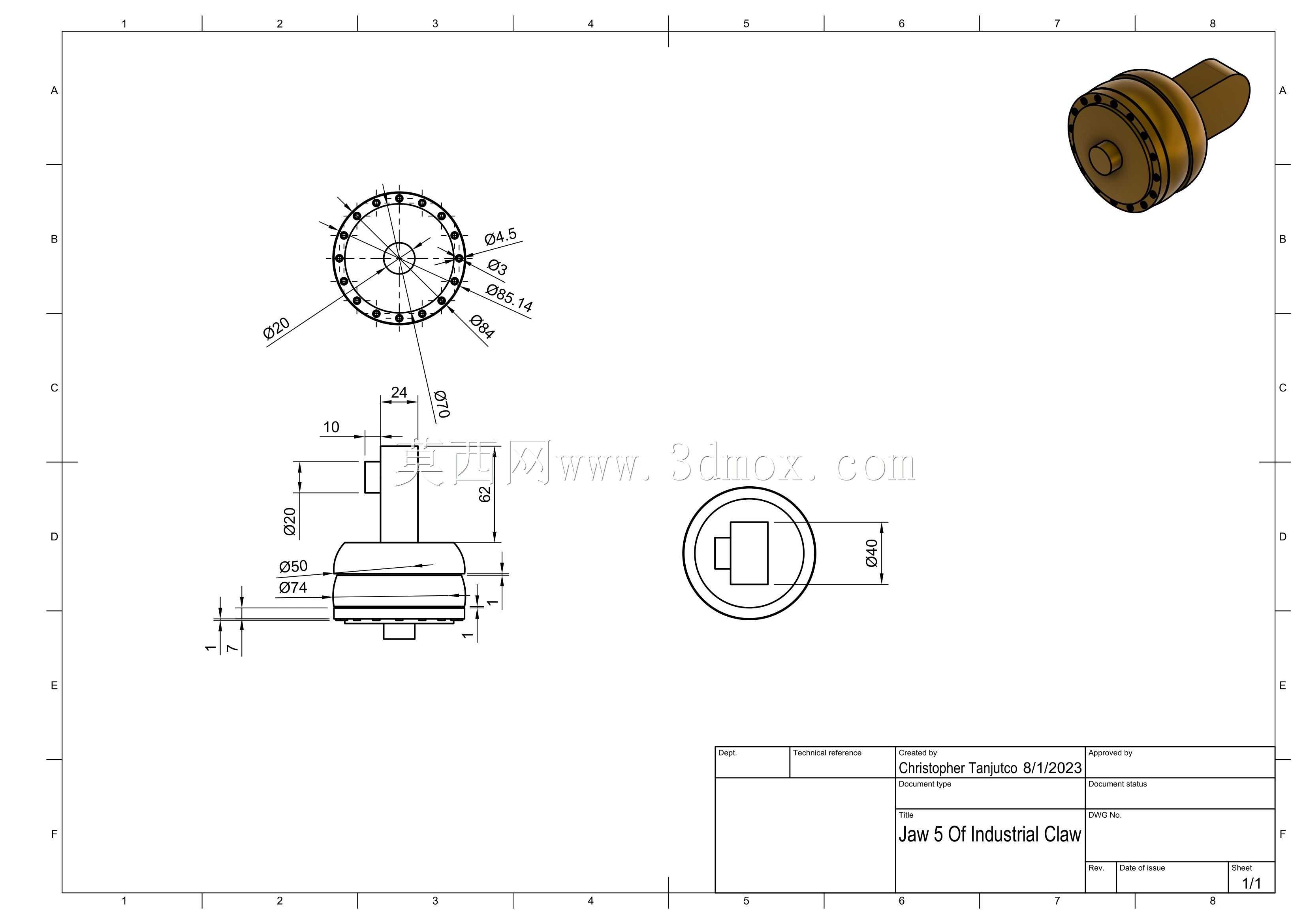

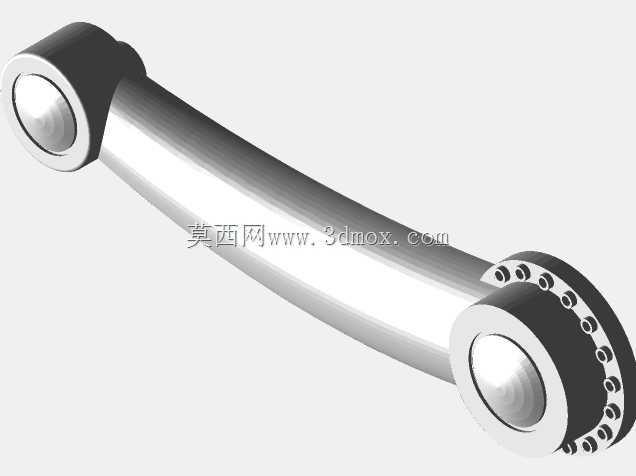

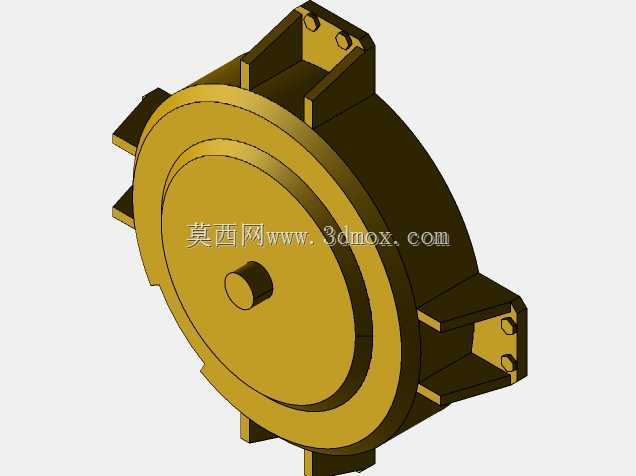

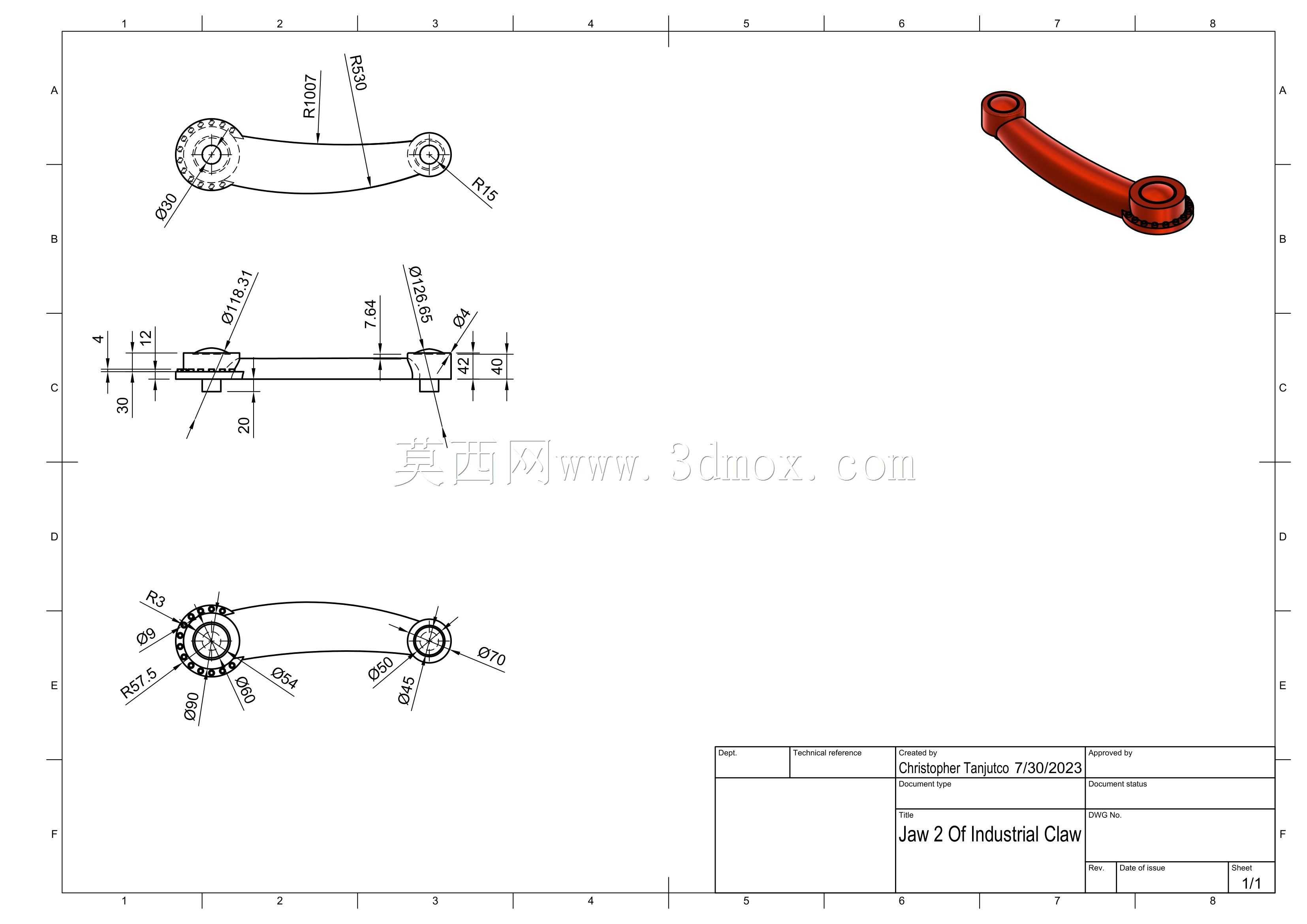

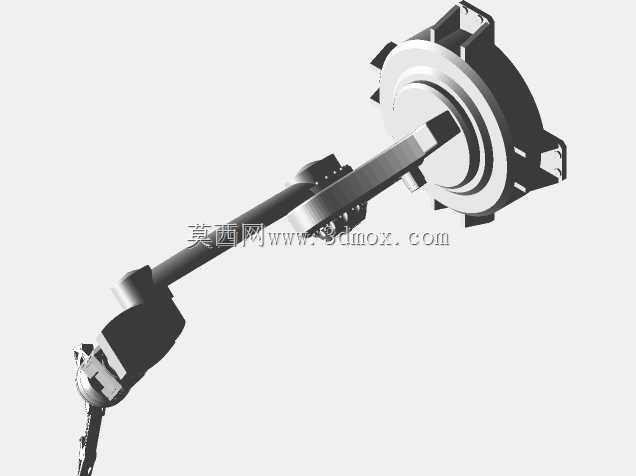

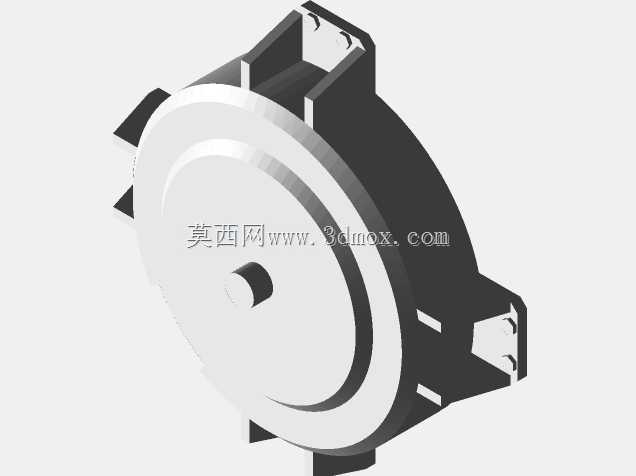

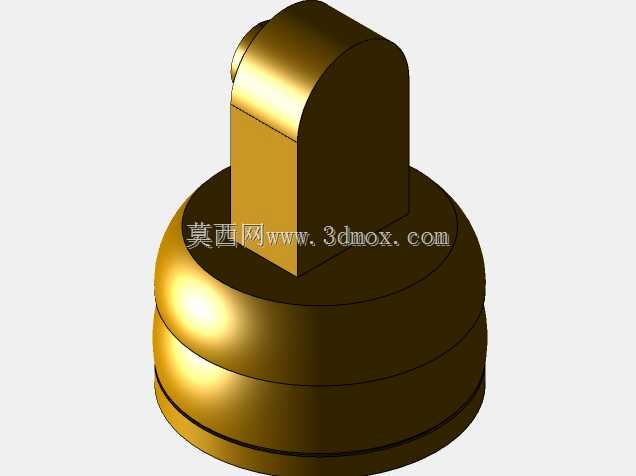

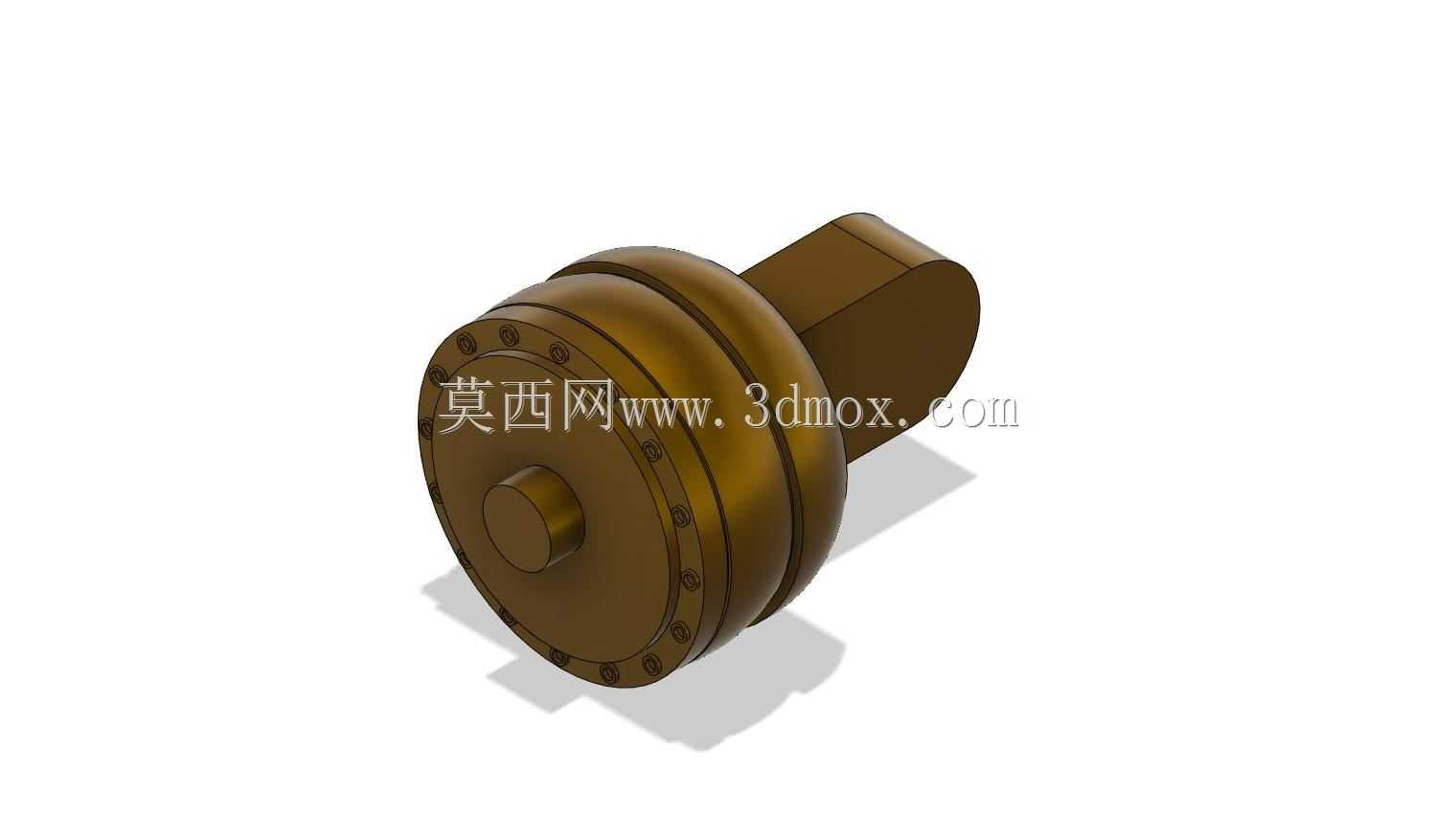

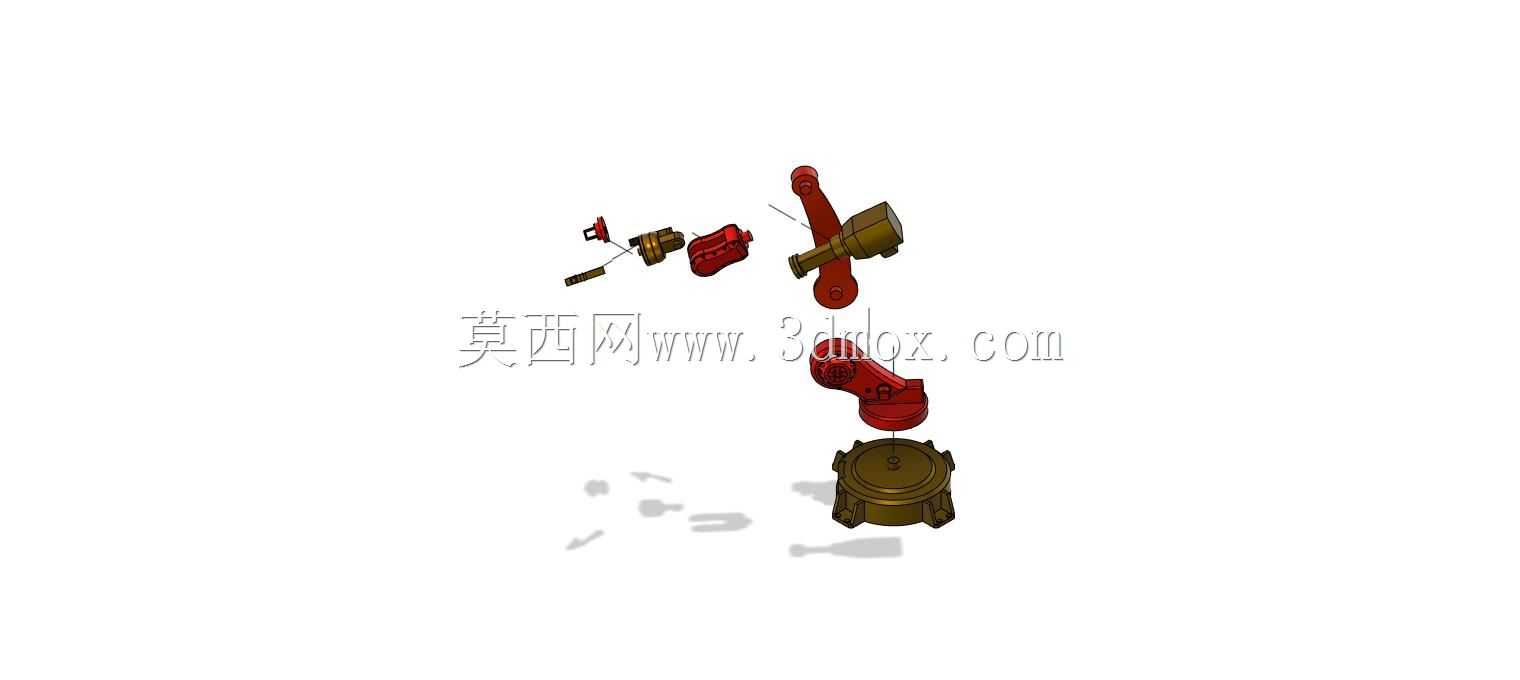

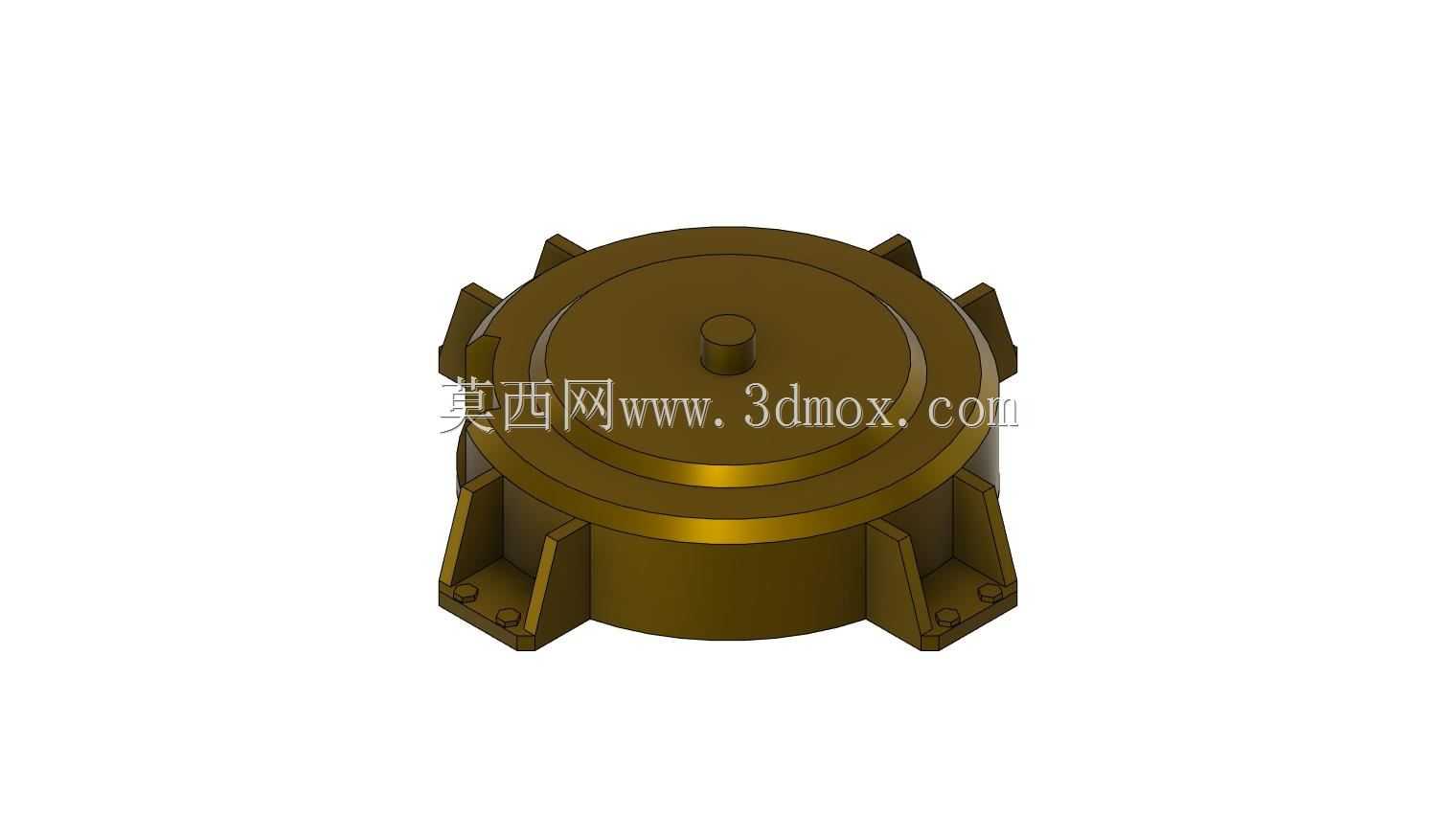

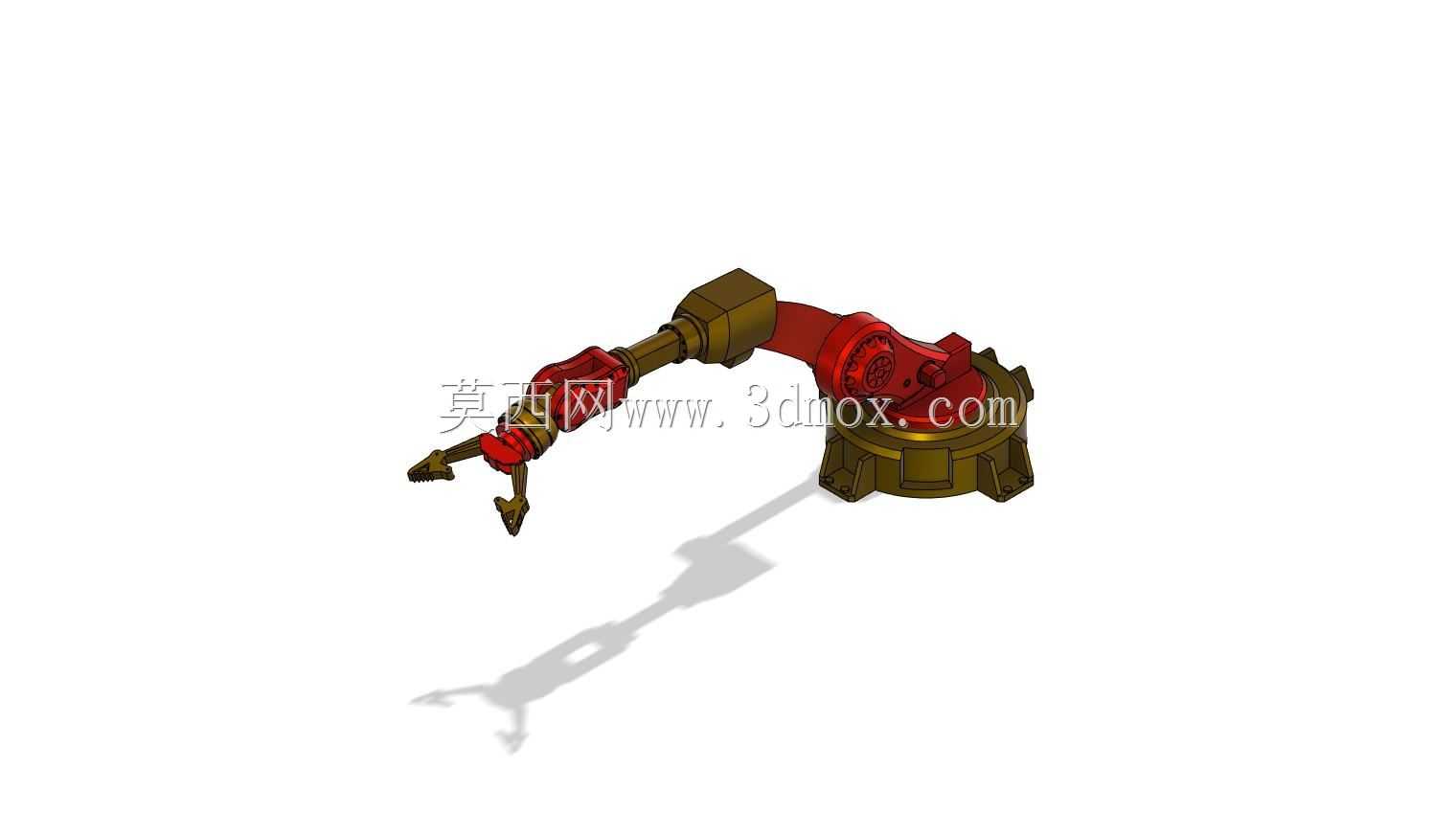

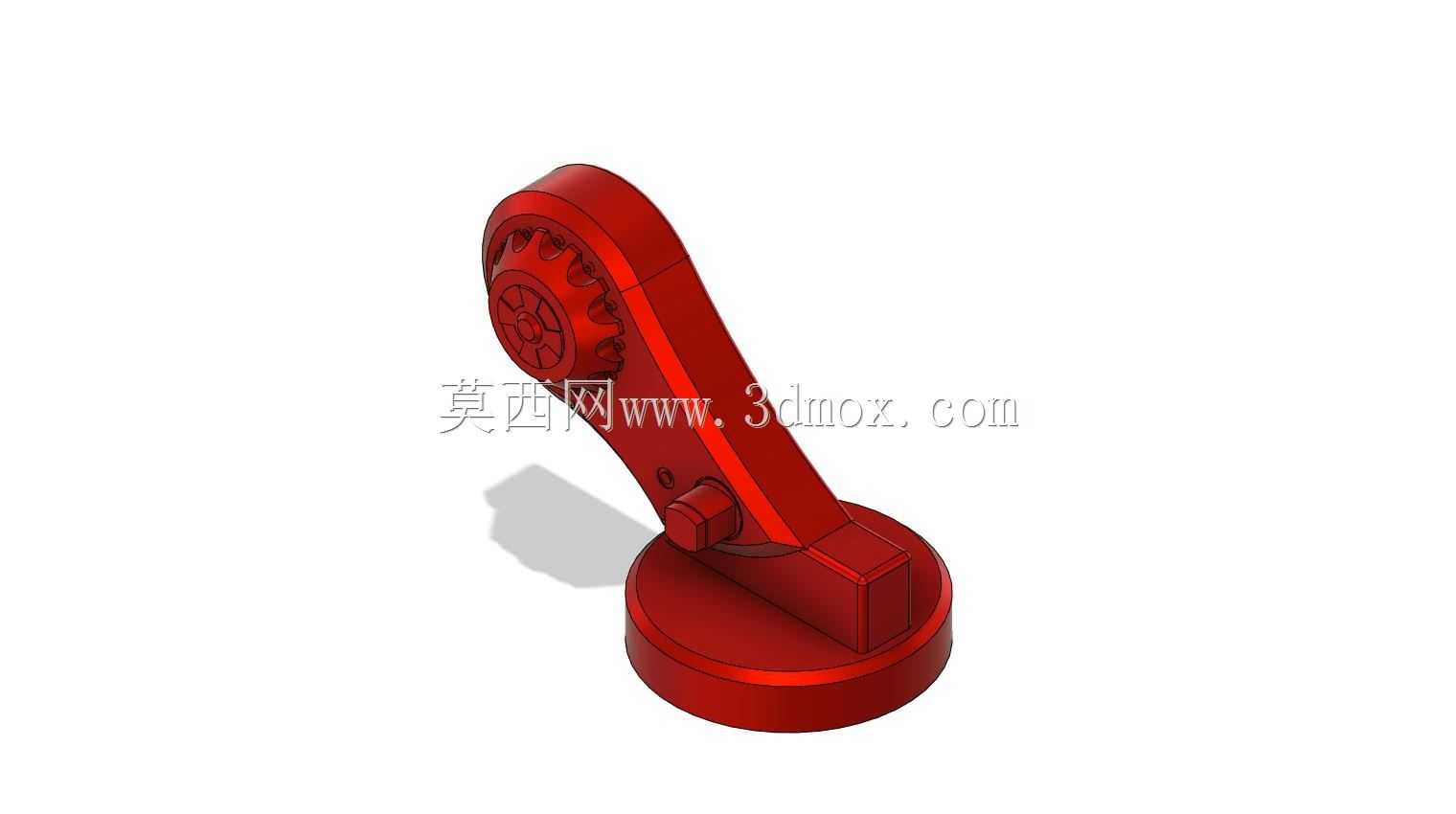

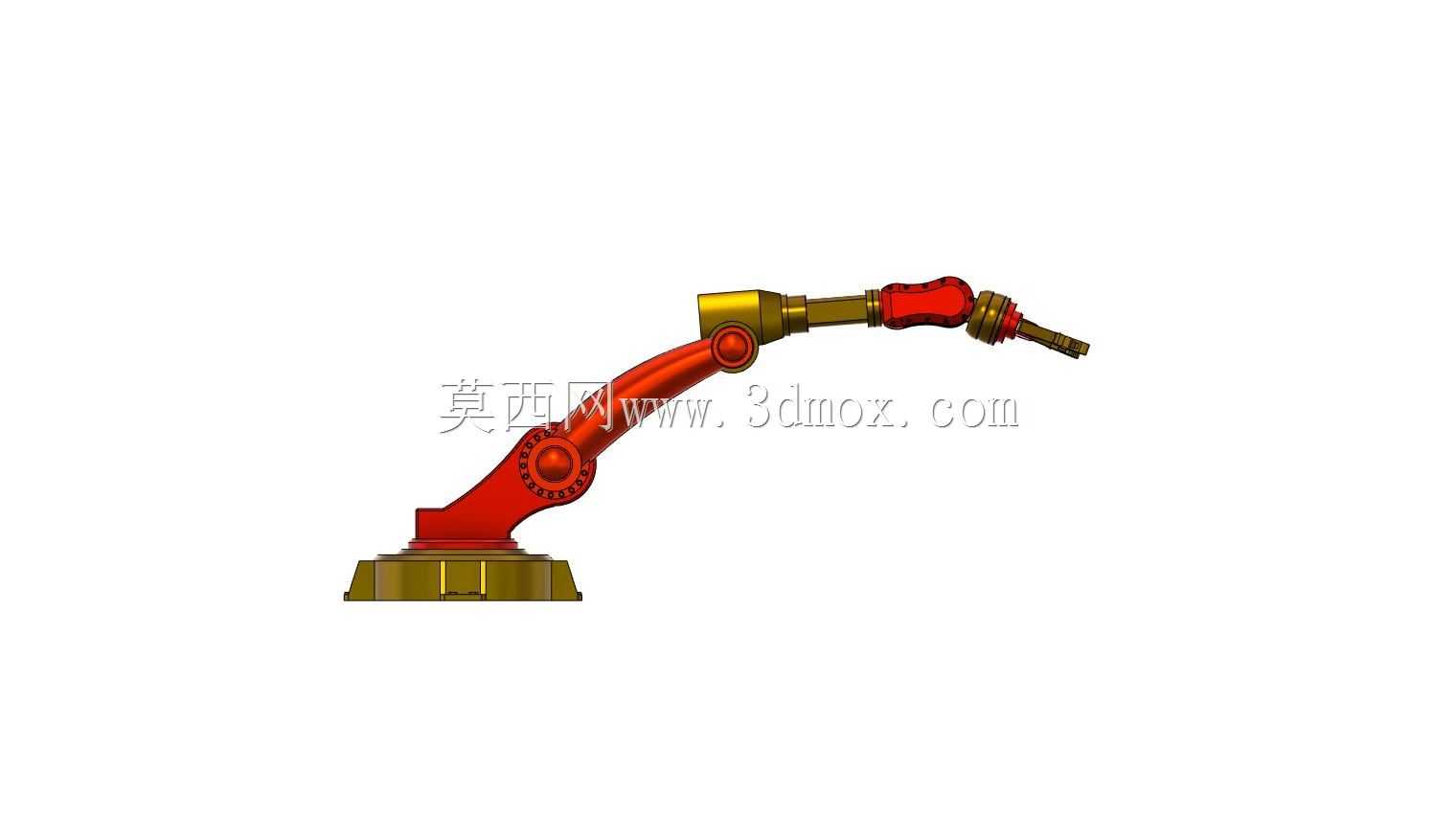

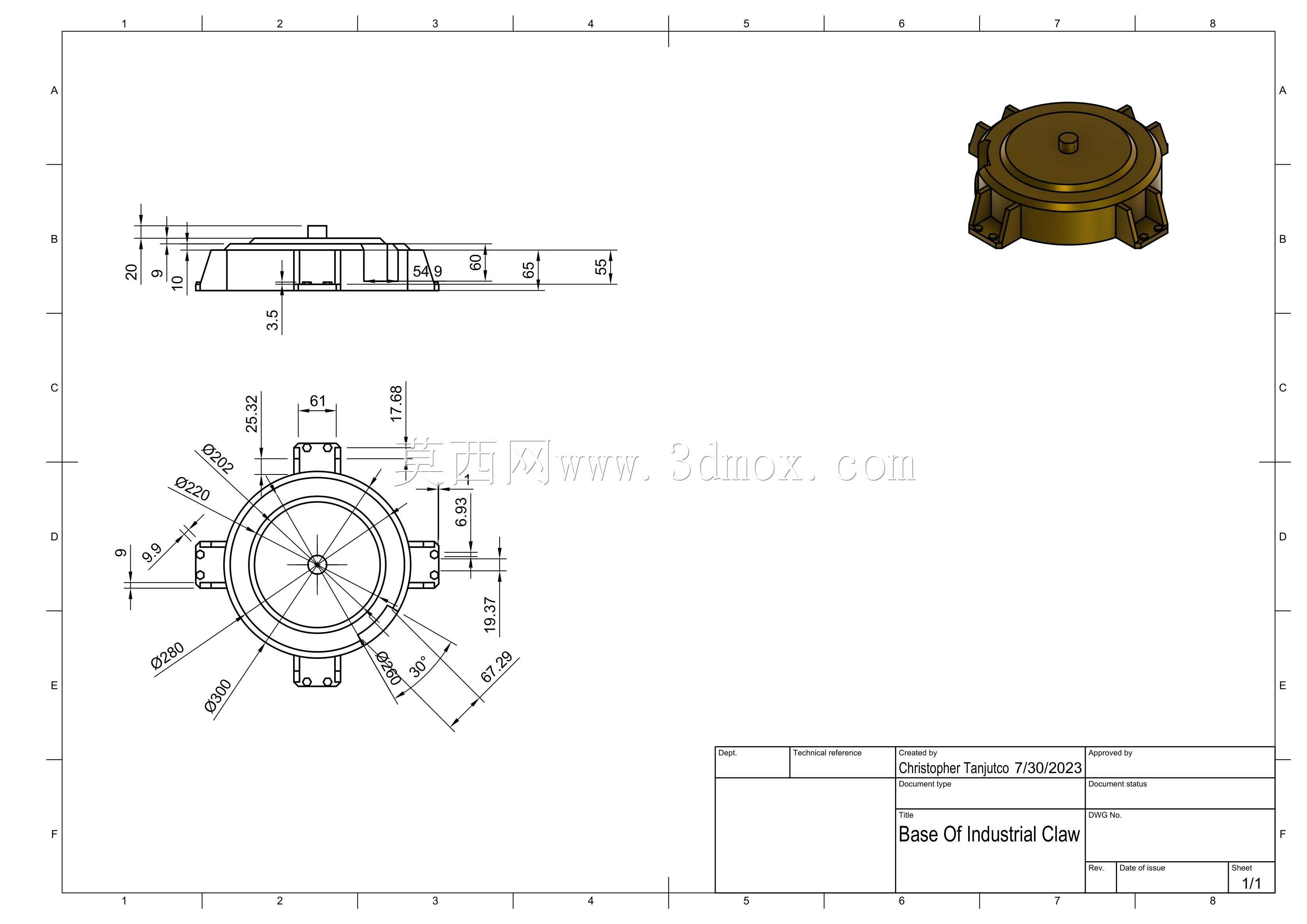

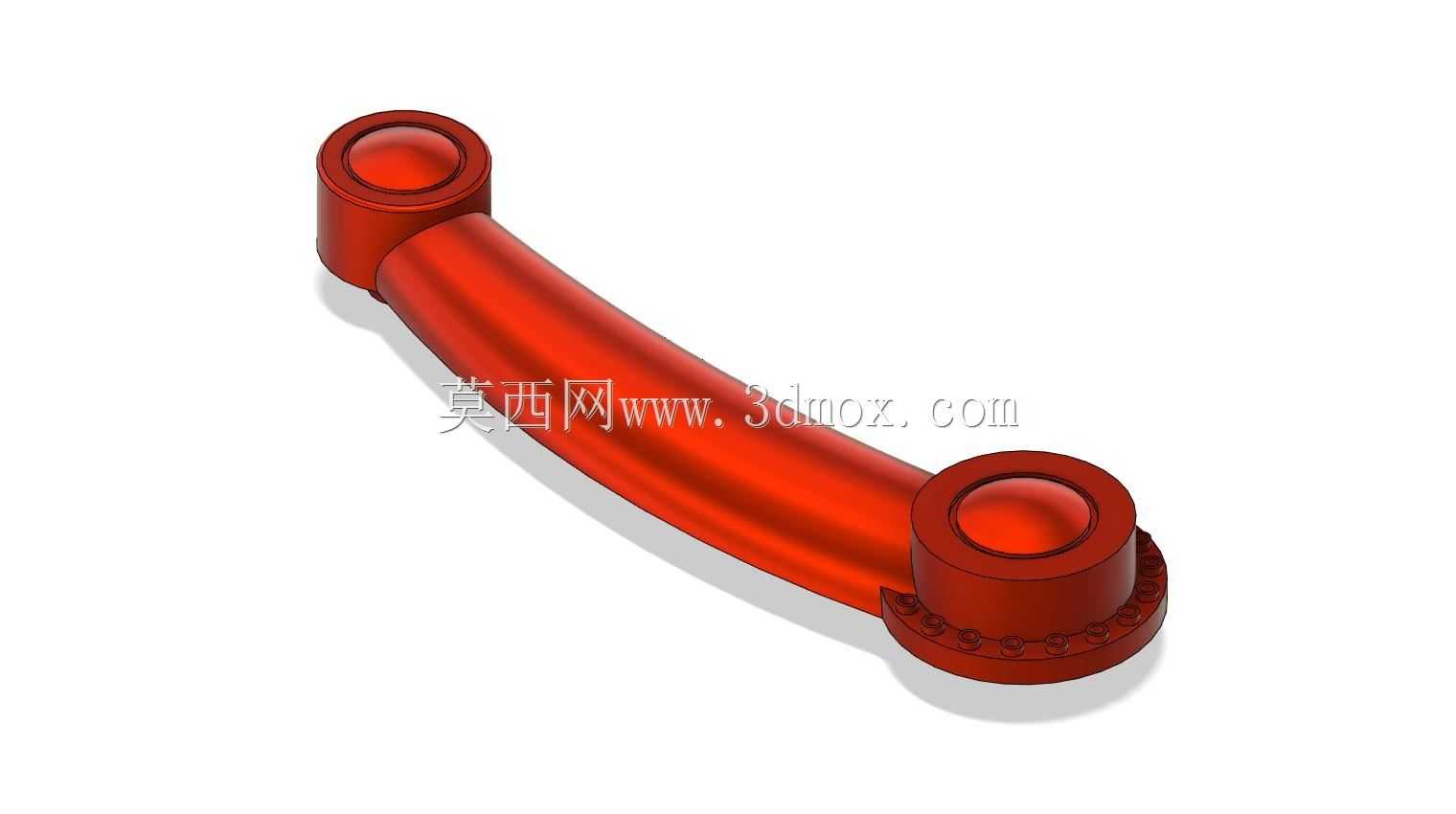

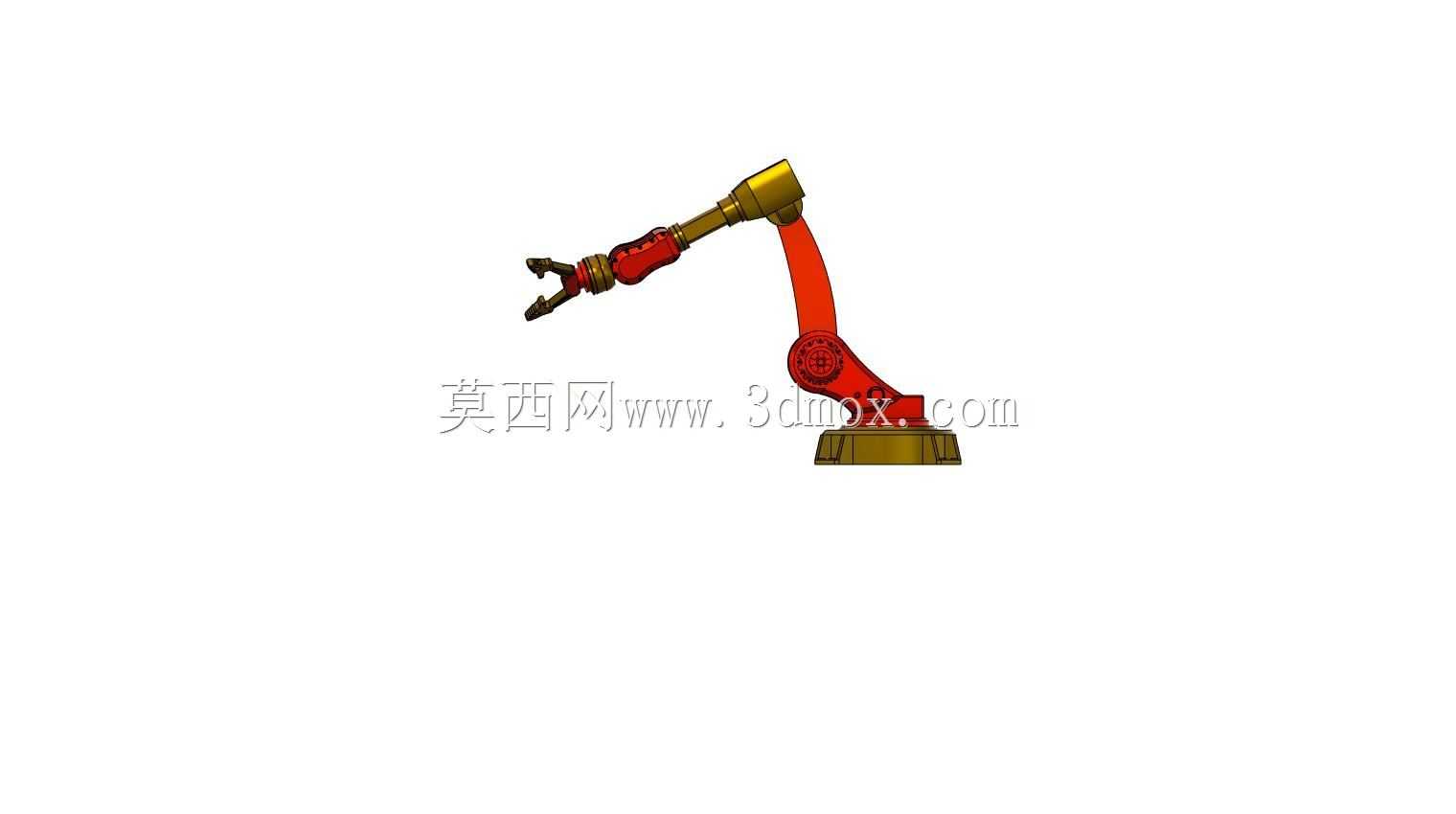

　　这款多关节铰接式夹持机械臂，核心应用场景覆盖机床上下料工位的工件转运、CA6140类普通车床加工环节的毛坯件上料与成品件取放、小型装配线的零件移位以及分拣工位的物料抓取作业，可适配机加工车间内狭窄工位的操作需求，替代人工完成重复性的工件取放动作，降低操作人员在机床运转区域的作业风险。从结构设计逻辑来看，整体采用串联多关节布局，底座为带安装定位凸缘的盘式结构，安装面预留均匀分布的螺栓固定孔位，可直接固定在机床侧方的安装台架或者生产线的工装平台上，安装边界需预留底座直径1.2倍的操作空间，避免关节转动时与周边设备产生干涉。臂身部分采用三段式铰接设计，大臂段与底座通过回转关节连接，可实现水平方向360度范围的回转调整，中臂段与大臂、

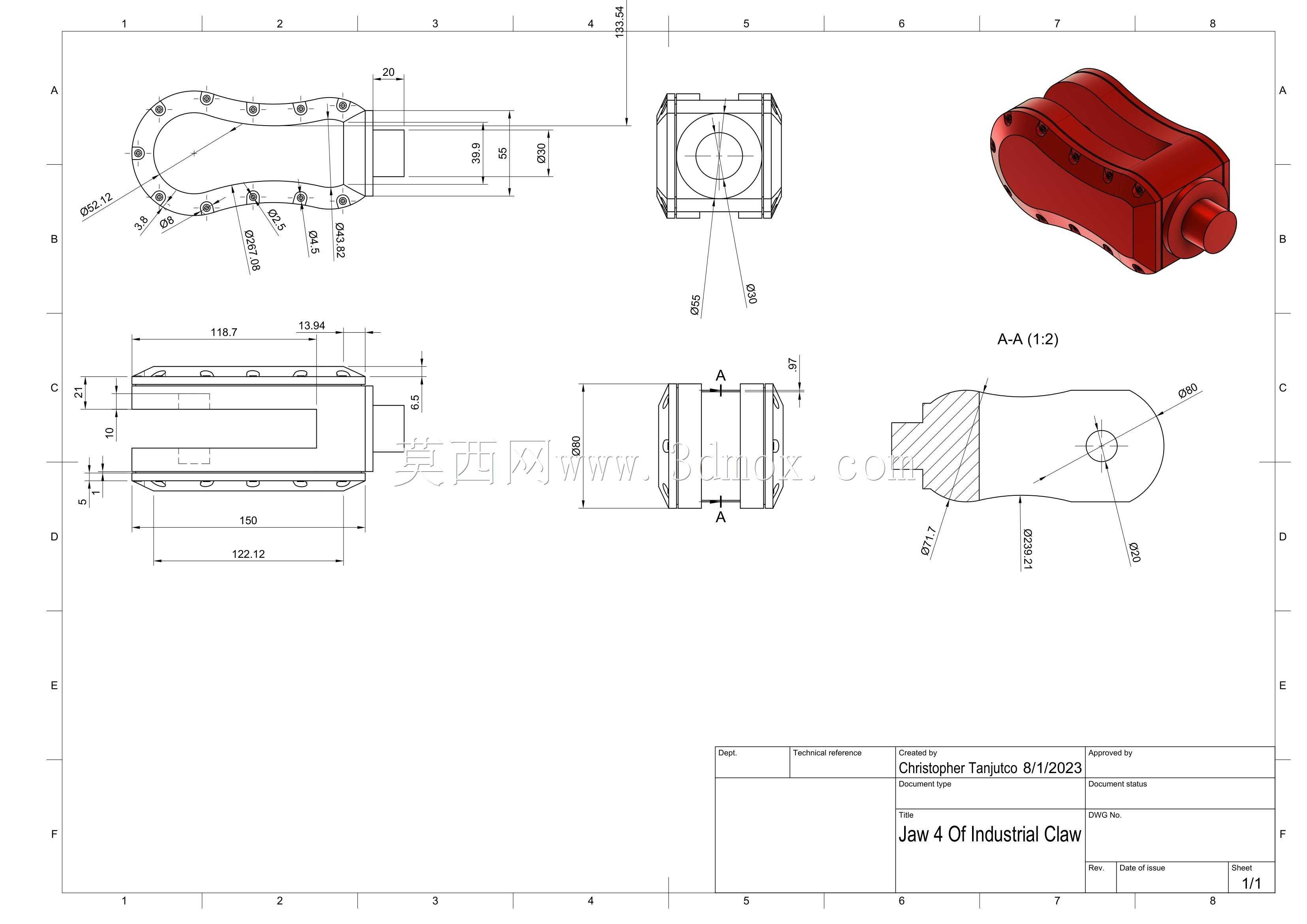

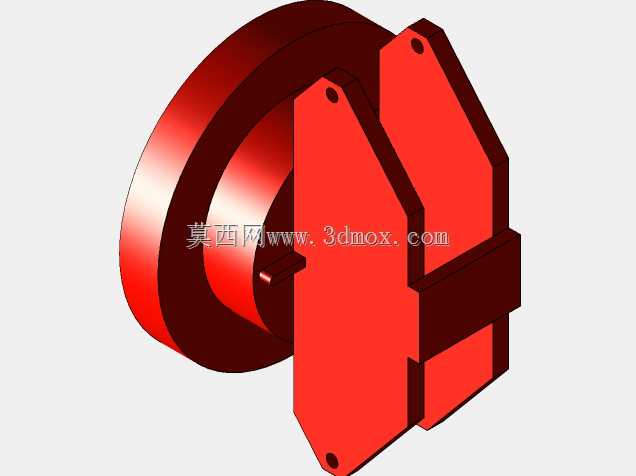

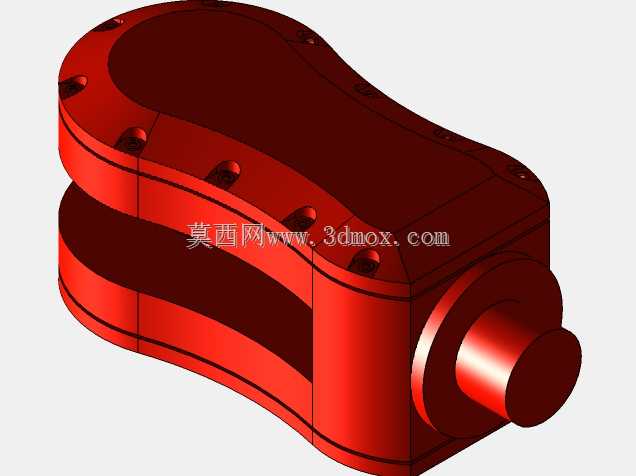

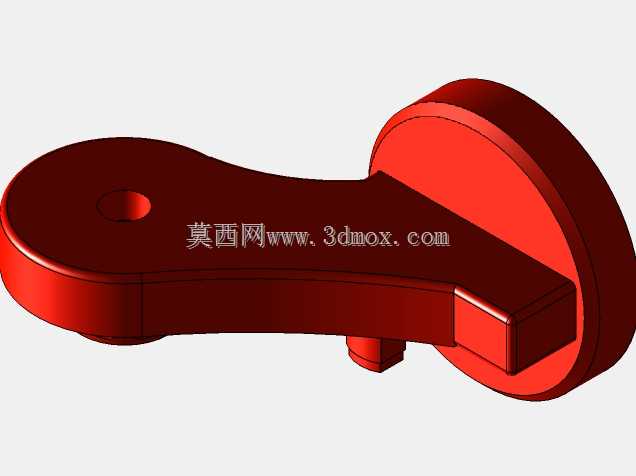

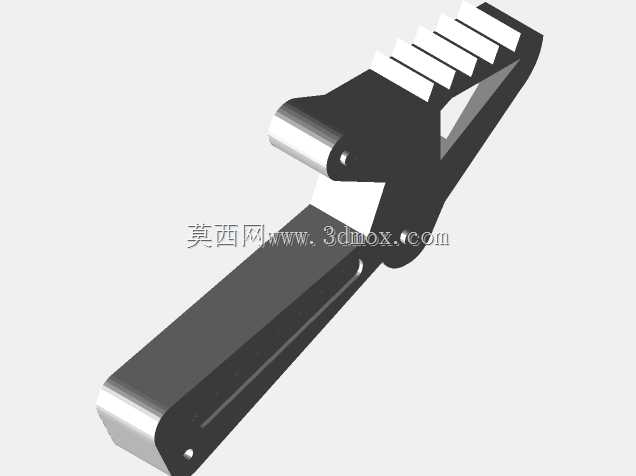

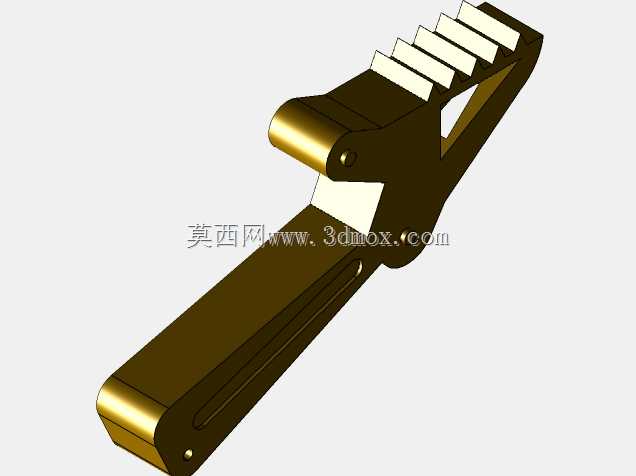

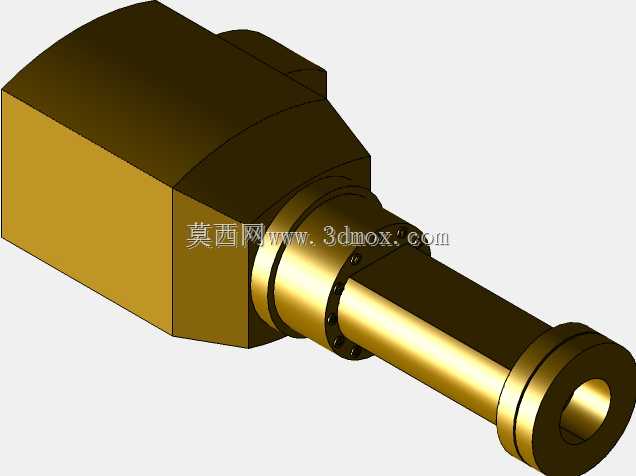

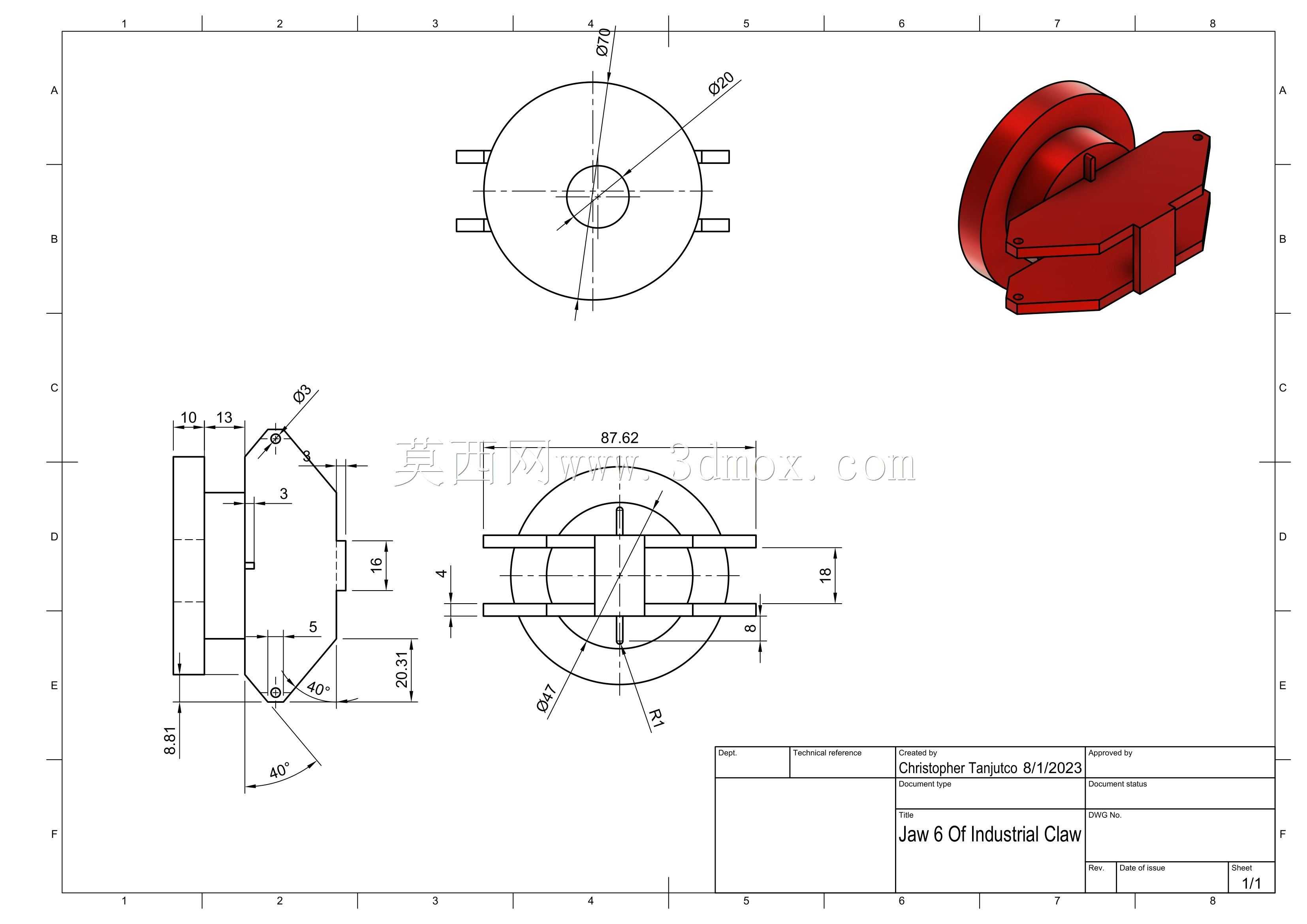

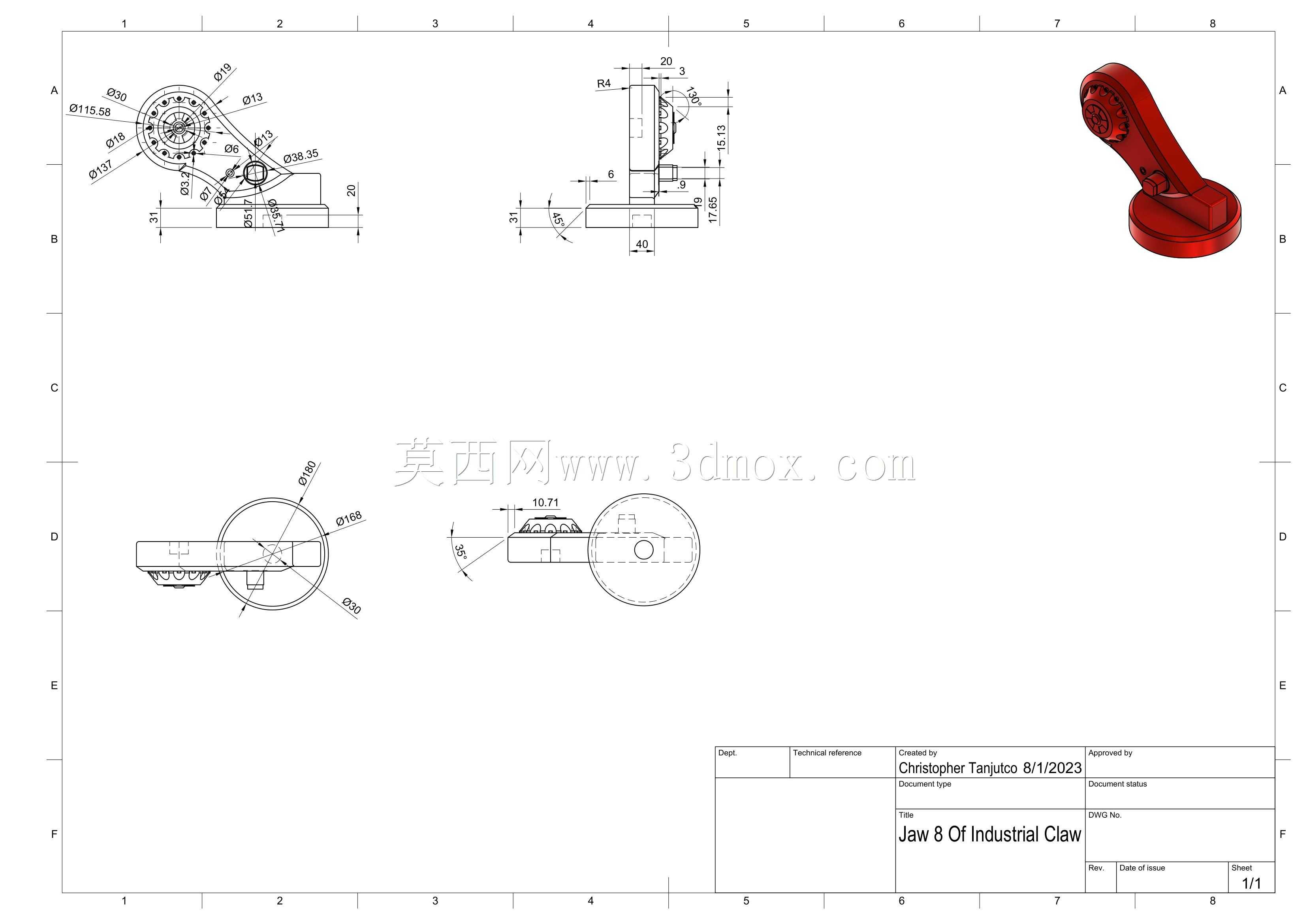

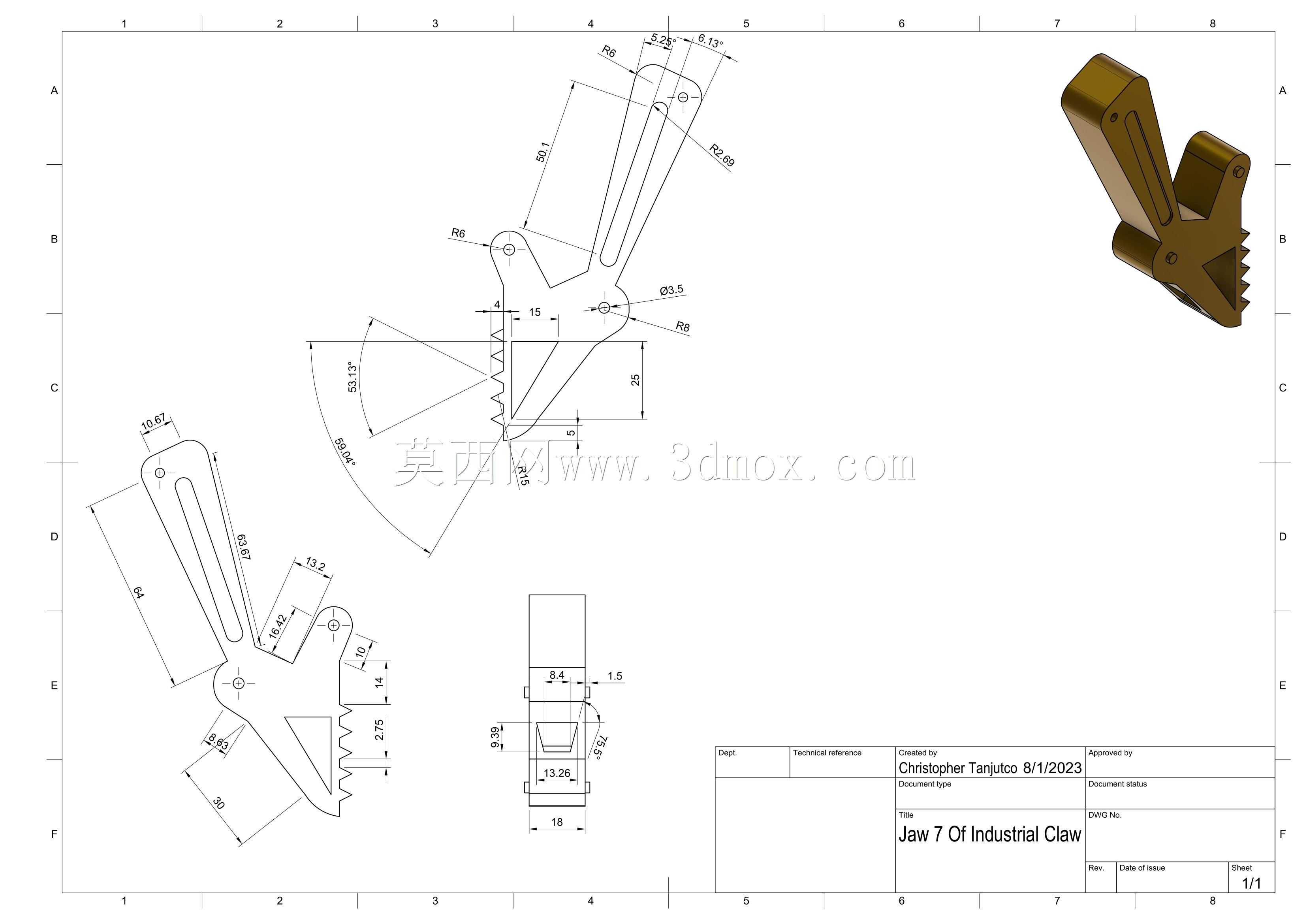

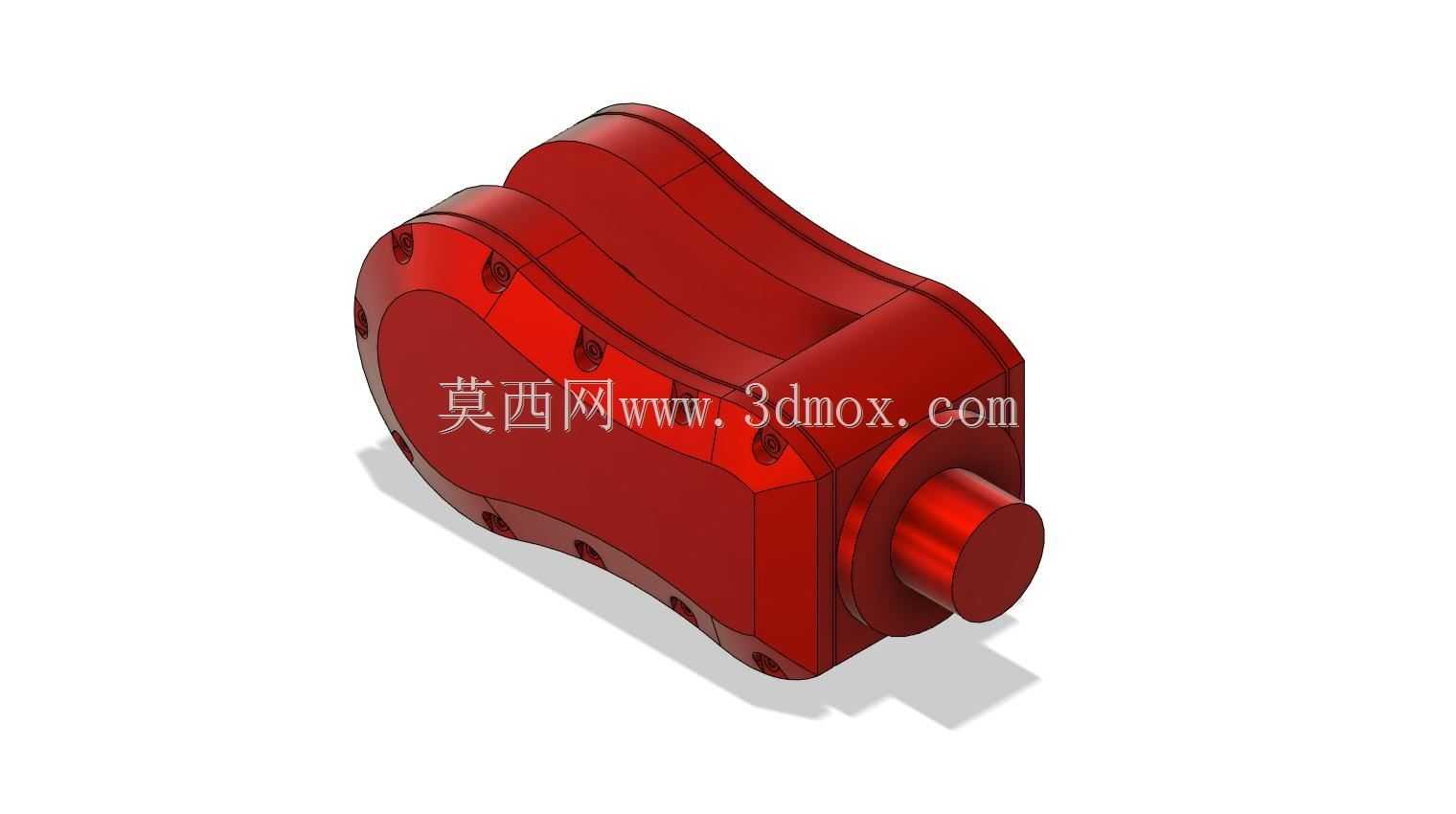

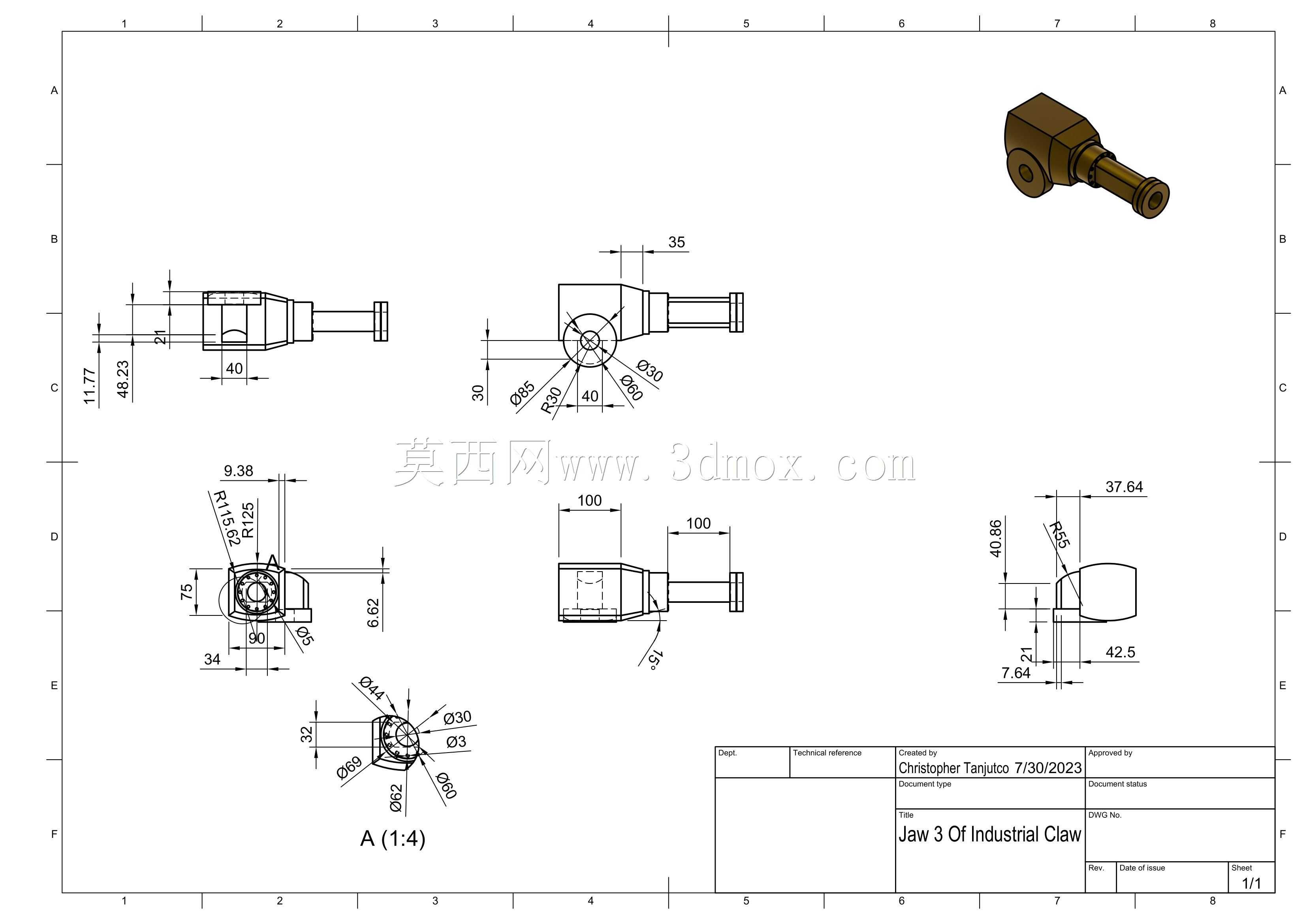

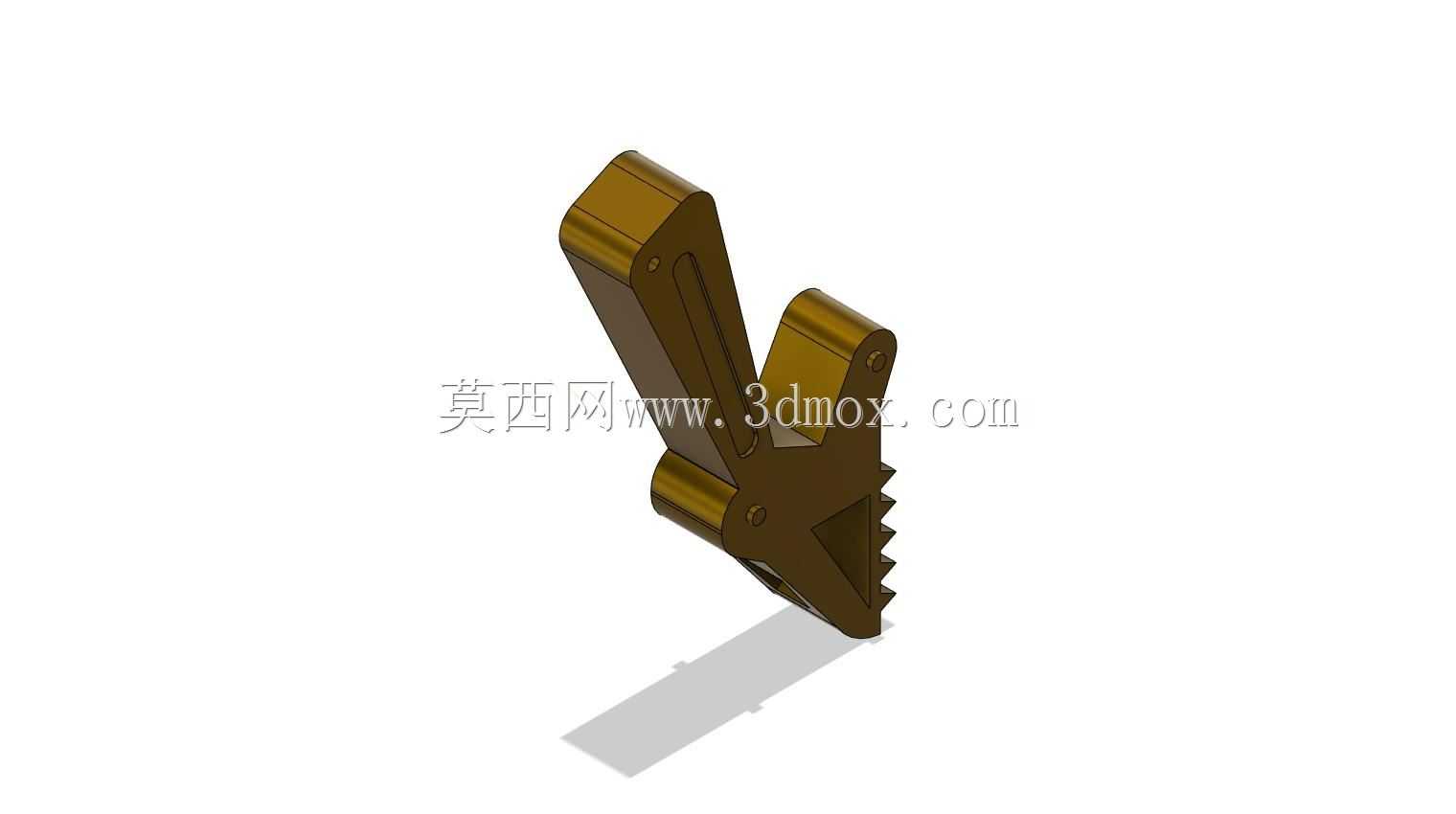

　　小臂段与中臂之间均采用铰接轴连接，每个关节处预留驱动组件的安装位，可适配伺服舵机或者小型液压驱动单元的安装，关节转动角度经过限位设计，避免臂身运动过程中出现过位碰撞。末端执行器为双指夹爪结构，夹爪指端做了防滑齿形处理，可适配规则形状的轴类、盘类零件的夹持，夹持行程可根据被抓取工件的尺寸做适配调整，夹爪开合角度覆盖0到60度范围，可稳定夹持直径在20mm到120mm之间的回转类工件。设计过程中重点考量了臂身的运动包络范围，整体臂展完全伸展后可覆盖半径1.2米的圆形作业区域，完全满足普通车床工位从料架到卡盘位置的转运距离需求，臂身各段的截面做了轻量化的挖槽处理，在保证结构刚性的前提下降低整体自重，减少关节驱动的负载。

　　各铰接部位的轴孔配合采用基孔制间隙配合设计，预留润滑脂加注通道，可适配长期往复转动的磨损补偿需求，底座内部预留走线空腔，所有驱动线路与传感线路均可从臂身内部空腔走线，避免运动过程中线路剐蹭周边设备。末端夹爪与小臂的连接采用快换接口设计，可根据作业需求更换不同形式的执行端，比如吸盘、焊枪夹具等，拓展设备的适用场景。在机床加工场景下使用时，该机械臂可配合机床的卡盘开合信号完成自动上下料动作，无需人工干预即可完成毛坯件从料架取件、送入卡盘定位、待加工完成后取出成品放置到成品料区的全流程动作，臂身的运动路径可根据现场工位布局做点位调整，避开机床门、冷却管路等周边障碍物，运动过程中各关节的速度参数可根据工件重量做适配调整，保证转运过程中工件不会出现松脱掉落的情况。
