多足仿生蜘蛛机器人机械结构设计

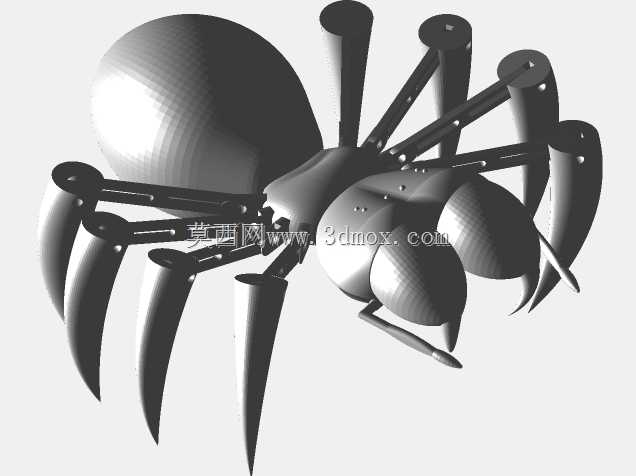

　　这款多足仿生蜘蛛构型的行走机械装置，核心设计逻辑围绕非结构化地形的通行适配展开，区别于轮式、履带式移动机构对平整硬质路面的依赖，八足分布式的支撑结构可以在凹凸落差较大的碎石路面、狭窄管道内部、灾后建筑废墟间隙等常规移动设备无法抵达的场景完成作业搭载。从结构布局来看，躯体部分采用分段式腔体设计，前段为感知模块搭载舱，预留了标准的传感器安装螺孔阵列，可以适配视觉摄像头、红外测距模组、气体检测探头等不同作业需求的侦测元件，腔体内部做了走线槽与线束固定卡扣的预留，避免多足运动过程中线束反复弯折出现疲劳断裂；中段为核心动力与控制单元安装腔，腔体壁厚做了等强度优化，在足根铰接位置做了局部加厚与加强筋布置，抵消行走过程中足端传递的交变冲击载荷；

　　后段为能源模块搭载舱，可根据续航需求匹配不同容量的电池组，舱体与中段采用快拆式卡扣连接，方便后期维护更换。八只机械足采用对称式径向排布，每只足部分为三段铰接结构，根关节负责躯体水平面内的摆转动作，中关节负责竖直平面内的抬落动作，末端关节负责调整足端与接触面的贴合角度，每个铰接位置都预留了标准舵机安装位，关节之间的连杆长度经过运动学仿真优化，单足抬升行程可覆盖120mm的垂直落差，足端采用尖锥式构型，接触面积小，可以嵌入松软泥土、碎石缝隙获得足够抓地力，同时也预留了橡胶脚垫的安装接口，在光滑硬质路面行走时可加装脚垫提升摩擦力。从安装边界来看，整机展开状态下最大径向直径为320mm，躯体最高点距离足端支撑平面的高度为145mm，

　　所有机械足收拢状态下最小径向直径为180mm，可以顺利通过直径200mm的狭窄管道入口；单足最大伸展长度为160mm，相邻足根的安装夹角为45度，运动过程中相邻足的运动包络做了干涉校验，不会出现运动碰撞问题。设计过程中针对行走步态做了结构适配，支持三角步态、波浪步态等多种多足行走模式，在平整路面采用三角步态时可获得更快的移动速度，在崎岖地形切换为波浪步态时可保证至少四只足同时接触支撑面，提升整机行走稳定性。每处铰接孔都设计了衬套安装位，可加装铜质或聚四氟乙烯衬套降低关节转动磨损，延长结构使用寿命；躯体外壳采用分体式拼接设计，所有拼接面都做了止口结构，既可以提升壳体拼接的定位精度，也能在户外作业时阻挡雨水、灰尘进入腔体内部，

　　满足户外复杂环境的使用需求。足根与躯体连接的铰接座采用可拆卸式设计，单只足出现结构损坏时可单独拆卸更换，无需拆解整个躯体结构，降低后期维护成本。末端足尖做了可替换设计，磨损后可快速更换备用足尖，无需更换整段足杆。整个结构的所有安装孔位都采用标准公制螺纹规格，通用配件可直接替换，无需定制特殊紧固件。在实际应用中，这类多足仿生行走机构可搭载侦测模块用于灾后废墟的生命探测作业，也可搭载小型作业工具用于工业管道内部的检测与维护，还可作为教学实训载体用于多足机器人运动学算法的验证与测试，结构设计上预留的多组扩展安装位，可根据不同场景的作业需求灵活加装对应功能模块，无需对主体结构做大幅修改。
