便携式汽车电池充电器外壳结构设计

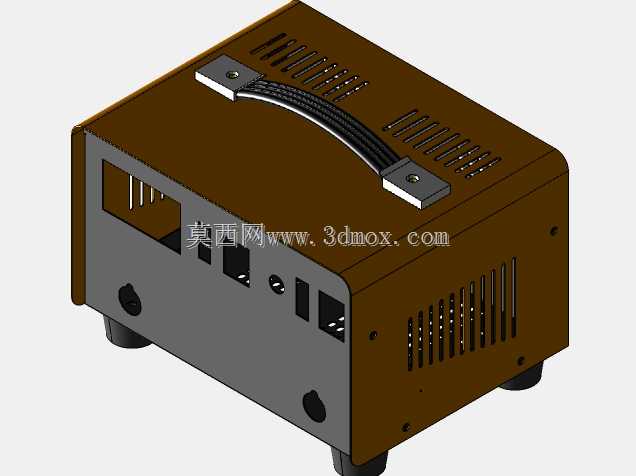

　　这款汽车电池充电器的外壳结构设计，首先围绕汽修门店、户外应急救援、私家车随车备用这几个核心使用场景展开，日常使用中设备需要频繁在不同工位、车辆之间转移，因此顶部集成了弯折式金属提手，提手两端通过压铆固定块与上盖连接，固定块预留沉头螺丝安装位，既保证提手承重时的结构强度，也避免螺丝凸起剐蹭携带时的衣物或其他设备。外壳主体采用上下分箱式钣金拼接结构，上盖为棕褐色喷塑处理的冷轧钢板，侧面与顶面均开设阵列式长条散热格栅，格栅的开孔方向顺着设备内部功率器件的散热风道排布，避免大尺寸杂物直接掉入壳体内部的同时，保证充电过程中变压器、整流模块产生的热量能够快速散出，不会因为积热导致充电效率下降或者元器件过热损坏。前面板采用灰色喷塑面板，

　　预留了多组不同规格的接口安装位，包含电源输入接口、充电输出接线柱、状态指示灯开孔、调节旋钮安装位，接口之间的间距严格遵循电气安全间隙要求，不同电压等级的接口之间预留足够的爬电距离，避免高压串扰引发的安全隐患。底部四个角位设置了凸起的橡胶脚垫，脚垫高度预留10mm的底部通风间隙，既可以让设备放置在不平整的地面时保持稳定，也能避免壳体底部直接接触地面的积水、油污，提升设备在复杂汽修环境下的适应能力。壳体的拼接边采用内折边工艺，没有外露的锋利钣金切口，装配时上下壳体通过侧边的自攻螺丝位锁紧，后期维护拆解时只需要拧下侧边固定螺丝即可打开上盖，不需要额外撬动壳体，降低维护过程中对外壳漆面的损伤。从安装边界来看，

　　外壳内部预留了标准的功率器件安装螺柱位置，适配常规的汽车充电器整流模块、散热风扇、保护电路板的安装尺寸，不需要额外做结构改造就能完成内部元器件的装配，前面板的接口开孔尺寸匹配市面上通用的品字电源插座、接线端子、调节电位器的安装规格，采购标准件即可完成整机组装，不需要单独开模定制接口配件，能够有效降低整机的生产制造成本。整体结构没有多余的装饰性设计，所有的结构特征都围绕耐用性、便携性、易维护这几个核心需求设计，钣金的厚度选用1.2mm冷轧钢板，既保证壳体受外力挤压时不会轻易变形，也不会因为板材过厚导致整机重量过大，增加携带时的负担。
