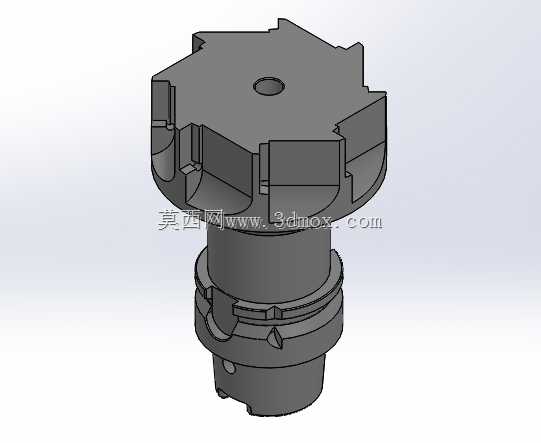

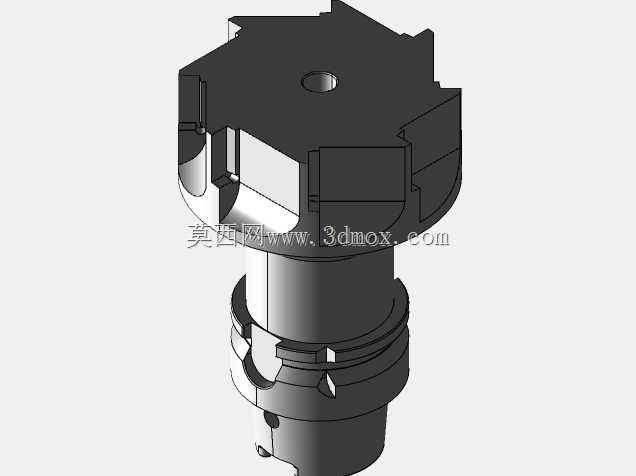

HSK63A规格端面面铣刀装夹支架

　　这款HSK63A接口的面铣刀支架，是数控铣削加工环节中连接机床主轴与面铣刀盘的核心装夹部件，主要适配配置HSK63A型主轴接口的立式加工中心、数控龙门铣床等金属切削设备，在平面铣削、台阶面开粗、大面精加工等工序中承担刀具装夹定位、扭矩传递的核心作用。从结构设计来看，支架下部完全遵循HSK63A空心短锥接口的标准规范，锥面与端面双重定位的结构设计，能保证高速旋转状态下的连接刚性，避免传统锥柄接口在高转速下因锥面扩张产生的定位间隙，锥部预留的驱动键槽与锁紧卡槽，可与主轴内部的拉爪机构精准配合，实现装夹后的轴向锁紧与周向扭矩传递，安装时仅需将锥部对准主轴内孔推入，拉爪触发锁紧后即可完成固定，重复定位精度可控制在0.002mm以内，

　　完全满足精密铣削的装夹要求。支架上部为面铣刀盘安装法兰，法兰端面加工有定位止口与驱动销孔，可适配标准直径范围内的可转位面铣刀盘，端面的中心螺纹孔用于锁紧刀盘，周向分布的缺口结构既为刀盘安装时的螺栓操作预留了操作空间，也能在加工过程中为切削液输送留出通道，让冷却液可以直接喷射到刀盘切削刃区域，降低切削温度、延长刀片使用寿命。从安装边界来看，支架整体轴向长度控制在常规铣削工装的常用尺寸范围内，最大外径不超过对应规格刀盘的安装基准尺寸，不会在加工过程中与工件、夹具产生干涉，锥部的密封槽结构可配合主轴端面的气密封结构，避免加工过程中切削液、金属切屑进入主轴内孔，保护主轴接口精度。在实际加工场景中，这类支架相比普通加长刀柄，整体刚性更强，

　　悬伸长度经过优化设计，在大切深、大进给的面铣加工中能有效降低切削振动，减少刀片崩损的概率，尤其适合铸铁、结构钢、铝合金等材质的箱体类、机架类零件的大平面加工工序，设计过程中对各部位的壁厚做了等强度优化，既保证整体结构刚性，又避免不必要的重量增加，降低主轴高速旋转时的动平衡负载，出厂前通常会做动平衡校正，可适配最高上万转的切削转速要求，法兰端的驱动销采用过盈配合安装，可传递大切削扭矩，避免重切削过程中出现刀盘打滑的问题。
