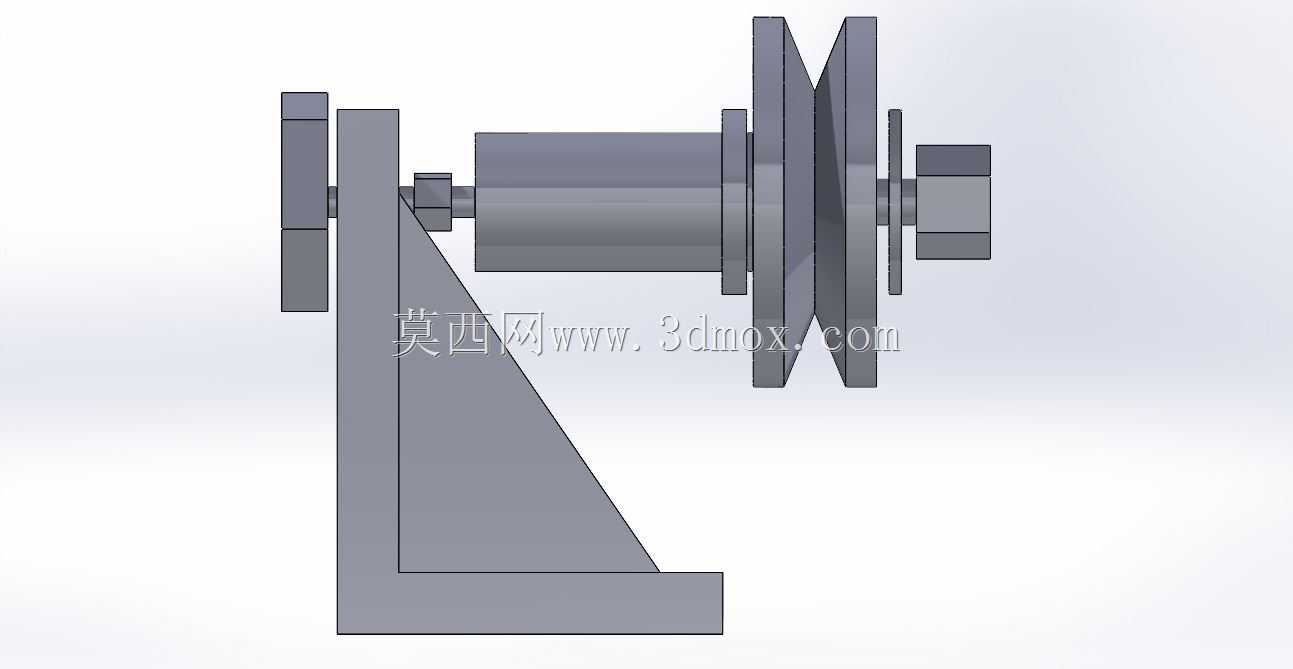

CA6140机床用立式支撑滑轮支架结构

　　该滑轮支架为CA6140普通车床配套的辅助传动支撑构件，主要应用于车床进给系统、润滑管路排布或者外置辅助走线的承重导向场景，在机床实际运行过程中，承担钢丝绳、柔性传动缆或者管线的转向支撑作用，避免传动件与床身结构发生剐蹭，同时保证传动路径的张力稳定，减少运行过程中的抖动偏移。从结构设计来看，整体采用L型立式支撑布局，底部为平直安装基面，开设对应安装孔位，可直接通过螺栓固定在车床床身的预留安装平面上，安装基面的平面度公差控制在0.02mm以内，保证安装后支架整体的垂直度，避免滑轮运行时出现偏载。竖直支撑臂采用三角加强筋结构，在不额外增加整体重量的前提下，大幅提升支撑臂的抗弯折能力，可承受径向载荷下的形变控制在允许范围内，

　　适配车床运行时的振动工况，避免长期使用出现支撑臂变形导致的滑轮卡滞。滑轮安装轴采用阶梯轴设计，轴端设置锁紧定位结构，可适配对应规格的双槽滑轮安装，轴与支撑臂的连接采用过盈配合加锁紧螺母的双重固定方式，保证轴系在滑轮转动过程中不会出现窜动，滑轮的转动间隙控制在合理范围，既保证转动顺滑无卡滞，又不会出现轴向窜动导致的传动绳脱槽。从安装边界来看，支架整体横向安装占用空间较小，竖直方向的高度根据车床对应安装位置的预留空间设计，不会与床身的溜板、刀架等运动部件发生运动干涉，滑轮的安装位置距离支撑安装面的高度经过匹配计算，保证传动绳的进出绳角度符合设计要求，减少绳体与滑轮槽的侧壁磨损。设计过程中优先考虑了工况适配性，

　　针对车床加工时存在的切削液飞溅、金属碎屑散落的使用环境，支架的棱角处均做了倒角处理，不存在积屑死角，日常清理维护更加方便，轴系位置预留了润滑注油通道，可定期加注润滑脂保证滑轮转动的顺畅性，延长构件的整体使用寿命。整体结构没有冗余设计，所有结构特征均服务于支撑、导向的核心功能，加工工艺性良好，支撑座部分可采用铸铁铸造后铣削加工完成，安装轴采用标准圆钢车削加工即可，加工难度低，装配流程简单，不需要复杂的专用工装即可完成组装，适配机床厂的批量装配需求，也适合设备维修时的单件替换加工。
