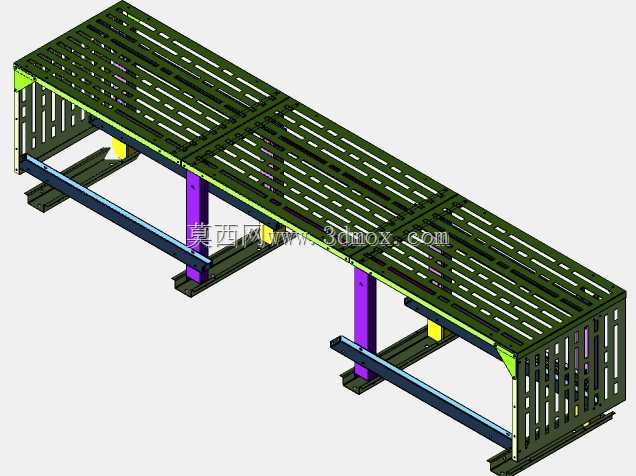

长条形通风式空调外机承载吊篮结构

　　这款空调吊篮主要用于高层楼宇外立面空调室外机的承载安装，适配多联机系统的长条形外机排布场景，在商用写字楼、高层住宅的外机集中安装区域应用广泛，能够替代传统零散的三角支架，实现多台外机的统一规整排布，减少外立面支架零散安装带来的荷载分散、外观杂乱问题。从结构设计来看，整体采用长条形框架式布局，主体承载面为格栅式镂空设计，这种设计并非单纯减重，核心是保障空调外机运行时的底部通风散热需求，避免外机底部被封闭板材遮挡导致热量淤积，影响冷凝器换热效率，同时镂空结构能够减少风阻，在高层强风环境下降低架体承受的风荷载，提升整体抗风稳定性。架体的支撑立柱采用竖向方钢结构，沿架体长度方向均匀排布，每根立柱底部设置横向落地支撑梁，

　　支撑梁与地面或外立面预留的安装基座通过膨胀螺栓固定，立柱与主框架之间设置三角加强筋，在边角位置采用L型折弯护角做结构强化，避免架体边角受碰撞变形，同时也能在安装时起到定位导向作用。设计过程中优先考虑了安装边界的适配性，架体的整体宽度匹配主流多联机外机的底座安装尺寸，长度方向可根据排布的外机数量做模块化拼接，单段架体的长度适配2-3台常规外机的并排安装需求，架体的侧边预留了管线穿过的缺口位置，方便外机的冷媒管、冷凝水管、电源线统一排布走线，避免管线外露杂乱。两侧的竖向围板同样采用格栅镂空结构，一方面起到侧向防护作用，防止外机移位滑落，另一方面不会阻挡外机侧面的进风通道，保障外机运行时的空气流通。主框架的横梁采用C型槽钢折弯成型，

　　相比等重的方管拥有更好的抗弯截面模量，在承受外机长期静载的情况下，能够控制架体的整体挠度，避免长期使用后出现中部下沉变形的问题。表面处理采用喷塑工艺，适配户外露天使用的防腐蚀需求，能够抵御雨水、紫外线的长期侵蚀，延长架体的户外使用寿命。安装时可根据现场的外立面条件选择落地式安装或者悬挑式安装，落地安装时底部支撑梁直接固定在屋面或者设备平台的混凝土基座上，悬挑安装时可将架体后侧的连接耳板与建筑外立面的预埋钢结构焊接固定，两种安装方式下的架体受力结构都经过荷载校核，能够承受多台外机满载运行时的总重量，同时预留了足够的检修操作空间，运维人员可站在架体的格栅面上对外机进行检修操作，格栅的间隙控制在合理范围，不会出现踩空风险，同时也不会积存雨水、落叶等杂物，减少日常清理维护的工作量。架体的所有连接节点均采用螺栓装配而非满焊固定，方便运输过程中拆分打包，运抵现场后可快速组装，降低运输成本与现场安装的焊接工作量，适配不同项目的安装进度要求。
