CA6140车床用双铰接吊耳连接构件

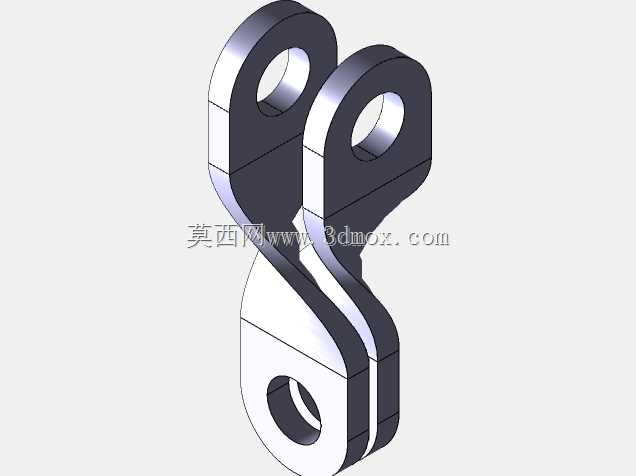

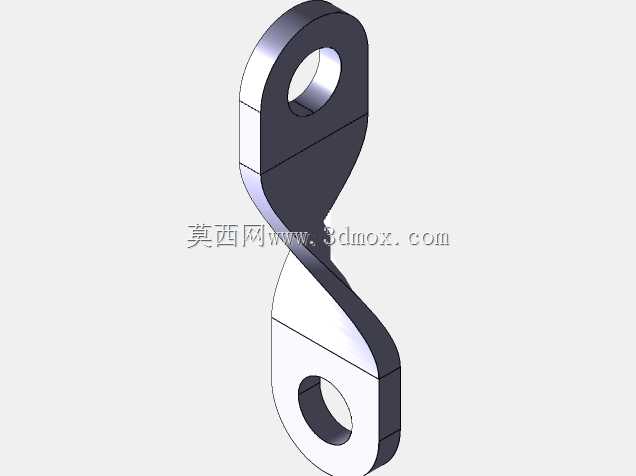

　　该构件属于CA6140普通车床传动与吊挂系统中的铰接受力件，主要应用在车床操作机构的连杆传动环节、辅助部件的吊挂限位位置，承担往复摆动过程中的载荷传递、运动轨迹约束功能，在车床溜板箱操作连杆、挂轮架吊挂限位、防护门铰接支撑等场景中均有同结构形式的零件应用，能够在低速往复摆动的工况下保持稳定的铰接精度，避免连接部位出现松旷、卡滞问题。从结构设计来看，零件采用上下双叉耳+单连接端的铰接布局，上端两个同轴带孔耳板形成双支撑铰接点，下端单耳板形成单铰接点，三个铰接孔的轴线保持平行，孔位之间的中心距经过严格公差匹配，确保安装后连杆运动无干涉，不会出现运动死点。设计过程中针对耳板的受力特性做了结构优化，耳板与中间连接段的过渡位置采用大圆弧过渡，

　　避免应力集中导致的疲劳断裂，所有铰接孔的端面都做了平面对齐处理，保证与配套销轴、轴套的贴合面积，减少单位面积的承压载荷，延长铰接副的磨损周期。从安装边界来看，上端双叉耳的开口宽度与配套连杆的端部厚度匹配，安装时可直接嵌入连杆端部，通过贯穿销轴完成铰接，下端单耳板可插入对应支座的叉口内完成固定，三个铰接孔的孔径公差按照H7级精度设计，与标准销轴采用间隙配合，既保证铰接转动的灵活性，又控制铰接间隙在合理范围内，避免运动过程中出现过大的冲击噪音。零件的整体厚度根据CA6140车床对应安装位置的空间尺寸设计，不会与周边的床身筋板、齿轮罩壳、操作手柄等部件产生运动干涉，安装后可直接替换原有同规格损坏构件，无需对周边结构做二次修改。

　　在实际使用过程中，该构件主要承受沿连杆方向的拉压载荷，同时承担摆动过程中的侧向限位力，因此耳板的厚度、孔边距都经过受力核算，确保在车床额定操作载荷下不会出现耳板变形、孔位拉长的问题。铰接孔位置预留了润滑脂加注的空间，日常维护时可直接向铰接缝隙注入润滑脂，降低销轴与孔壁的摩擦系数，减少磨损量，延长零件的更换周期。不同于通用标准吊耳，该构件的孔位中心距、耳板开口尺寸都是针对CA6140车床的对应安装位置定制，能够完美适配原车的连杆运动行程，不会出现安装后行程不足、运动卡滞的问题，在车床大修、配件更换场景中可直接作为替换件使用，不需要额外做尺寸适配调整。建模过程中严格按照机械加工工艺要求做了结构细节处理，所有锐边都做了倒角处理，

　　避免加工和安装过程中出现划手问题，零件的分型面、加工基准面都按照实际加工流程设置，可直接导出工程图用于生产加工，模型的所有尺寸参数都与实物保持一致，不存在结构简化导致的尺寸偏差，可直接用于装配仿真、干涉检查等设计验证环节。
