CA6140车床用锥柄快换式夹头结构

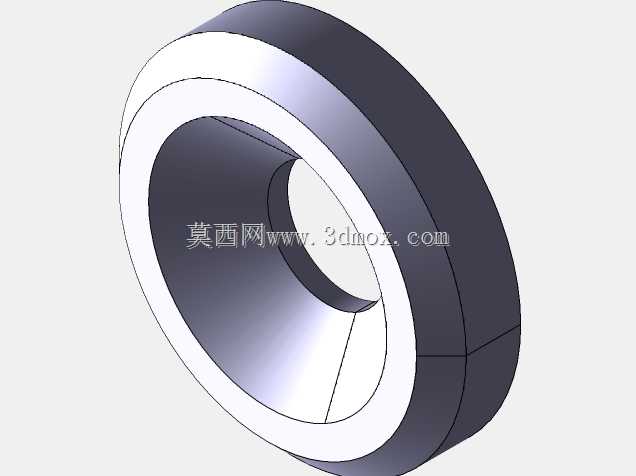

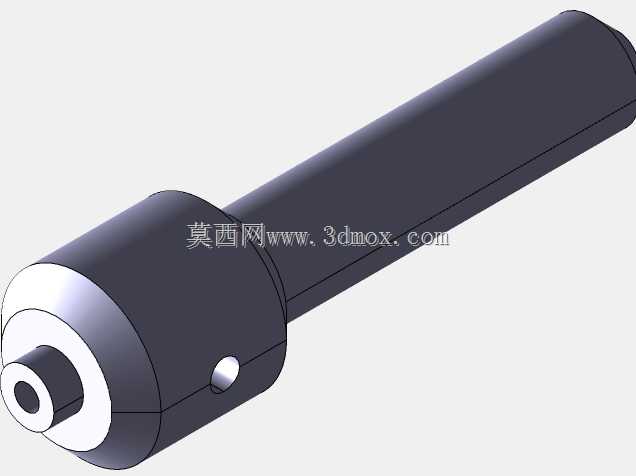

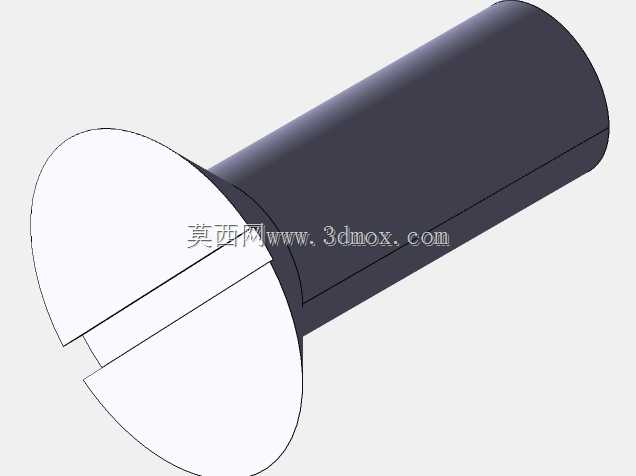

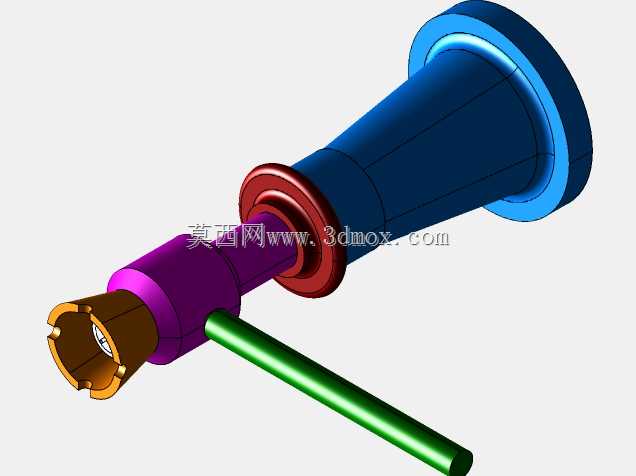

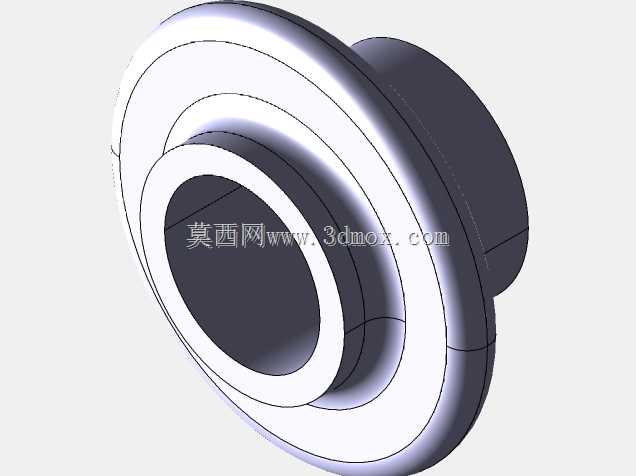

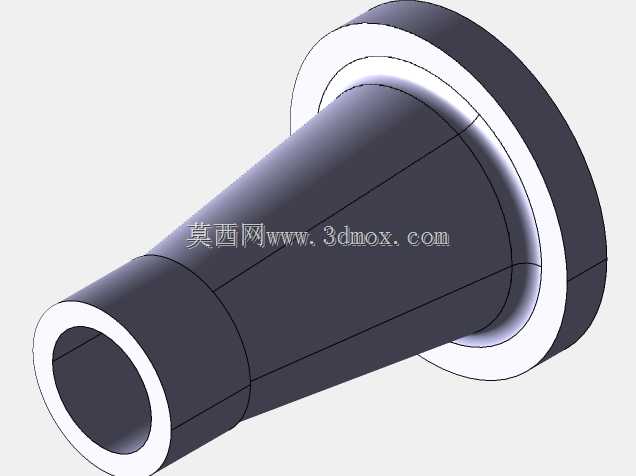

　　该结构为适配CA6140普通车床主轴锥孔设计的快换式夹紧夹头，主要用于车床加工工序中快速装夹小直径棒料、刀具或待加工工件，无需反复拆卸拉杆即可完成工件更换，能有效缩短单件加工的辅助装夹时间，在中小批量轴类零件车削、小直径钻头装夹、铰孔工序中应用广泛。从结构布局来看，尾部采用标准莫氏锥面结构，可直接与CA6140车床主轴前端的内锥孔配合，依靠锥面的自锁特性实现扭矩传递与径向定位，锥面的接触率按照机床夹具设计规范控制在75%以上，保证高速旋转时的同轴度误差控制在0.02mm以内，避免加工过程中出现振纹或工件偏摆。中部设置的红色环形限位凸台，一方面用于控制夹头插入主轴锥孔的深度，避免插入过深导致拆卸困难，另一方面可作为拆卸时的受力支点，

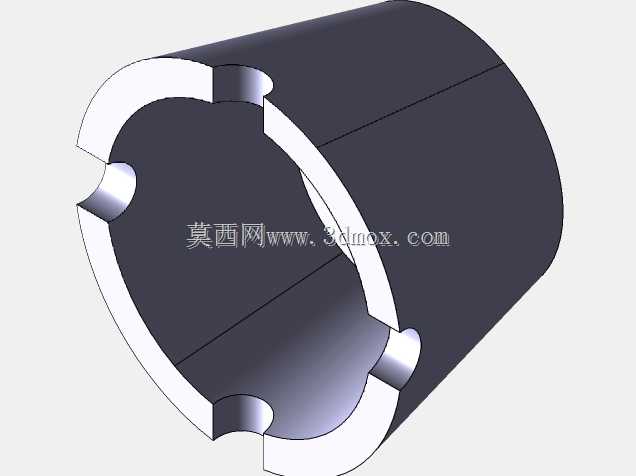

　　配合斜铁即可快速将夹头从主轴锥孔中顶出，无需敲击夹头本体，能有效保护主轴锥孔与夹头配合面不受损伤。前端的夹头瓣采用三瓣式弹性开槽结构，内置弹簧涨紧机构，当绿色操作杆扳动时，内部的斜楔结构会推动夹头瓣沿径向收缩，实现对工件或刀具柄部的均匀夹紧，松开操作杆时弹簧自动复位，夹头瓣张开即可快速取下工件，整个夹紧松开动作可在3秒内完成，相比传统的三爪卡盘装夹小直径工件，装夹效率提升60%以上。设计过程中充分考虑了车床加工的受力工况，夹头主体采用合金结构钢材质，整体调质处理后硬度达到HRC28-32，配合锥面与夹紧瓣部位进行高频淬火，硬度提升至HRC45-50，保证长期使用下的耐磨性与抗冲击性能，避免频繁装夹导致的配合面磨损、夹紧力不足问题。

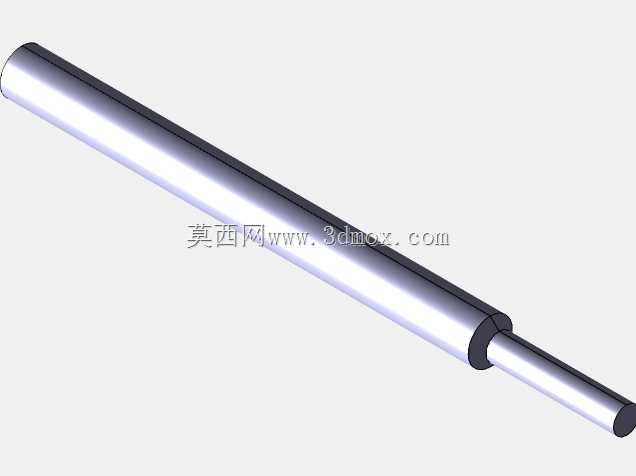

　　外形尺寸方面，夹头总长度控制在180mm左右，最大外圆直径为65mm，完全适配CA6140车床主轴前端的安装空间，不会与车床的卡盘、刀架等部件发生运动干涉，操作杆的伸出长度设计为80mm，操作时手部无需靠近主轴旋转区域，符合机床操作的安全规范。夹紧范围覆盖直径3mm到16mm的直柄工件或刀具，可满足常规车削加工中大部分小直径零件的装夹需求，夹头瓣的内孔可根据加工需求更换不同规格，实现多规格工件的快速适配，无需更换整个夹头本体，进一步降低了生产现场的夹具配置成本。在实际加工场景中，该类夹头常配合尾座或主轴使用，用于装夹中心钻、小直径麻花钻进行轴类零件的端面钻中心孔工序，也可直接装夹短轴类毛坯进行外圆车削，由于锥柄连接的同轴度精度较高，

　　加工后的工件圆度误差可控制在0.01mm以内，能够满足IT7级精度的加工要求。结构设计上没有多余的冗余部件，所有受力部位均进行了圆角过渡处理，避免应力集中导致的部件断裂，内部的斜楔传动结构采用大升角设计，保证夹紧时的自锁性能，即使在重切削工况下也不会出现夹头松动、工件飞出的安全隐患。
