CA6140车床用S型扭转连接吊耳结构

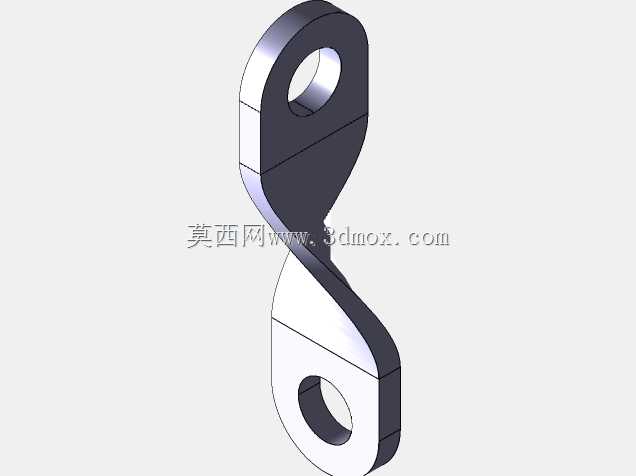

　　在普通卧式车床的进给箱与溜板箱的辅助传动链路里，这类S型扭转连接片是承担小载荷扭矩传递、限位牵拉的核心小构件，很多一线装配钳工在CA6140车床的日常维保、部件复位作业里，经常会碰到这类易损连接件的更换需求，它不像主轴卡盘、进给丝杠那样属于核心大部件，但缺了它，开合螺母的触发限位、操作杆的复位牵拉就会出现行程偏差，直接影响车削螺纹时的退刀动作精度。从结构形态上看，这个构件采用了90度扭转的S型板状结构，两端分别设置同轴度公差控制在0.02mm以内的安装通孔，两个孔的中心距是整个零件最核心的安装边界尺寸，设计时需要匹配车床对应安装位的两个固定销轴的间距，预留0.1mm的装配间隙，避免安装时出现过定位导致的别劲问题。

　　两端的安装孔都做了倒角处理，孔壁的粗糙度要求控制在Ra1.6以内，保证销轴穿入后能顺畅转动，不会因为孔壁毛刺造成卡滞，长期往复摆动下也不会出现异常磨损。构件的扭转段是整个零件的受力核心，设计时特意将扭转过渡处做了大圆弧过渡，没有采用直角折弯结构，就是为了避免应力集中——车床运行过程中这个连接件会承受反复的交变载荷，要是过渡处存在锐角，很容易在长期交变应力下出现疲劳裂纹，最终断裂失效。板件的厚度选择是结合实际牵拉载荷计算的，CA6140车床上这个位置的最大牵拉载荷不超过1200N，选用45号钢作为坯料，厚度取6mm就能满足强度要求，同时不会因为零件过重增加操作杆的扳动阻力。从实际使用场景来说，这个连接件除了在CA6140车床上应用，

　　同结构的改型件也能用在其他普通卧式车床、小型铣床的操作机构牵拉链路里，只要调整两端孔的中心距、安装孔直径，就能适配不同机型的安装边界。设计这个零件的三维模型时，首先要确定两端安装孔的相对位置，先绘制两端的平板轮廓，再通过扭转特征生成中间的S型过渡段，过渡圆弧的半径不能小于板厚的1.5倍，否则后续做有限元应力分析时，过渡位置的应力集中系数会超过许用值。建模过程中还要注意两个安装端面的平行度要求，因为两个安装面分别贴合不同的传动摆臂，要是平行度超差，安装后摆臂会出现偏斜，导致整个操作机构的行程出现偏差，扳动手柄时会有明显的卡顿感。零件的外形轮廓没有多余的凸起结构，所有棱边都做了R0.5的倒钝处理，一方面是避免装配时划伤操作人员，

　　另一方面也能减少零件在狭小安装空间里和周边其他构件的干涉——车床进给箱周边的安装空间非常紧凑，要是零件有多余的突出结构，很容易在摆动过程中碰到周边的润滑油管、电线束，造成不必要的故障。从加工工艺角度来说，这个零件的加工流程也很明确，先通过激光切割下料得到平板坯料，再用专用的折弯扭转工装一次成型扭转段，之后做钻孔、倒角、去毛刺，最后进行发黑处理提升防锈能力，整个加工流程不需要复杂的工装，适合批量加工，备件成本很低，也方便维保的时候快速更换。很多新手结构设计人员在做这类小连接件的时候，往往会忽略扭转过渡段的圆弧处理，直接做直角折弯，结果装机后用不了两三个月就会出现断裂问题，其实这类承受交变载荷的小构件，应力集中的规避才是设计的核心，比起盲目增加板厚提升强度，优化过渡结构的性价比要高得多，还能控制零件的整体重量。另外在确定安装孔尺寸的时候，要和对应的销轴做公差匹配，采用间隙配合，不能做成过渡配合或者过盈配合，因为这个连接件工作时是需要随摆臂小幅摆动的，过盈配合会导致铰接点无法转动，直接把载荷全部作用在零件本体上，反而会加速零件的损坏。
