双法兰连接90度弯通管路接头

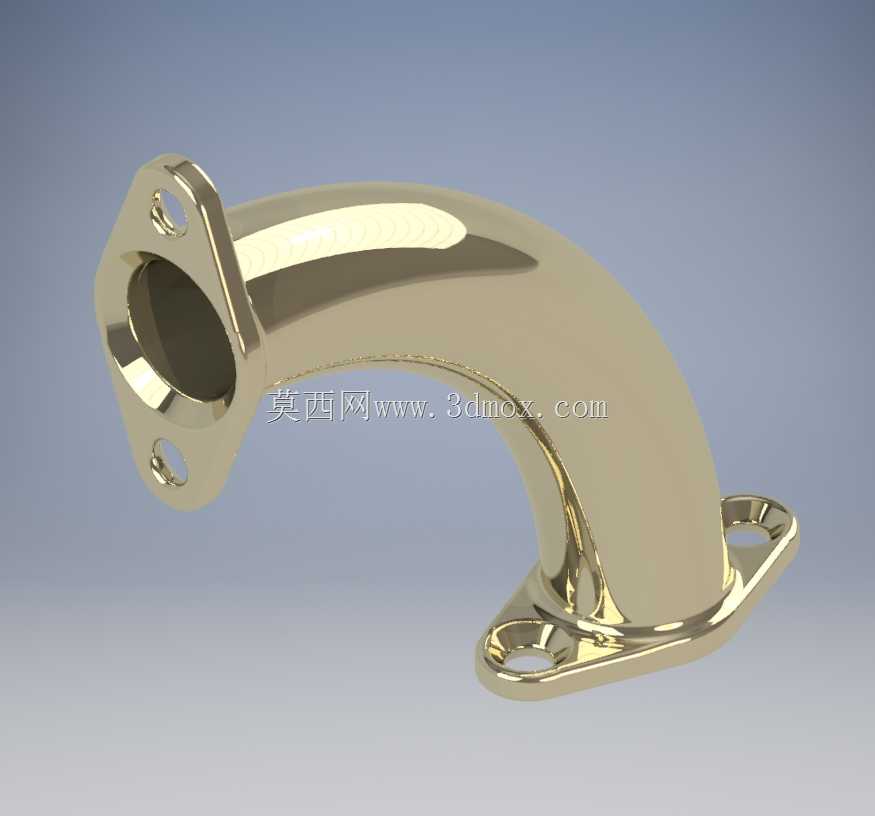

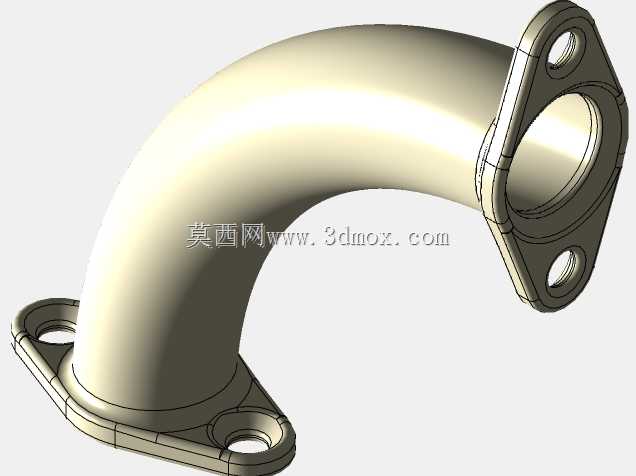

　　在流体输送管路系统的布设场景中，受安装空间限制、管路走向调整需求，经常需要用到转向类管路连接件，这款双法兰90度弯头就是针对直角转向管路场景设计的刚性连接件，在机床冷却管路、低压流体输送、小型设备气路布设等场景中都有广泛应用。不同于螺纹连接的弯头，法兰连接的形式在需要反复拆装维护、管路存在小幅振动的工况下，密封可靠性更有优势，也能承受更高的管路压力，不会因为长期振动出现螺纹松脱、密封失效的问题。从结构设计来看，这款弯头两端采用带安装孔的菱形法兰结构，而非传统的圆形法兰，这种设计是针对安装空间局促的场景优化的——菱形法兰的轮廓尺寸更小，两个安装孔沿法兰对角布置，只需要两颗紧固件就能完成端面压紧固定，相比四孔圆形法兰，

　　安装时需要的操作空间更小，在设备内部密集排布的管路间隙里也能顺利完成装配。弯头的流道采用等径圆弧过渡设计，转弯处的内壁没有直角折角，流体经过时的局部阻力更小，不会在转弯位置形成明显的涡流区，既能降低流体输送过程中的压力损失，也能减少流体中杂质在转弯位置的沉积，避免长期使用后出现流道堵塞的问题。弯头的壁厚采用均匀等厚设计，整体通过一体成型工艺制作，没有拼接焊缝，避免了焊缝位置的应力集中和渗漏风险，外壁做了光滑过渡处理，没有尖锐的棱角，安装操作时不会划伤施工人员，也不容易在表面积留灰尘和油污，日常清洁维护更方便。从安装边界来看，两端法兰的安装面为平行于对应管路轴线的平面，法兰端面加工有密封槽结构，

　　装配时可以搭配平垫片或者O型密封圈实现端面密封，安装孔的孔径适配常用的紧固件规格，安装时不需要额外加工适配孔位，直接对接对应法兰端的管路即可完成装配。弯头的转弯半径经过优化，既不会因为转弯半径过小导致流道阻力陡增，也不会因为转弯半径过大导致整体占用空间过多，刚好适配多数紧凑型设备内部的管路转向需求。在实际选型使用时，需要注意两端法兰的中心距尺寸要和对接管路的法兰安装位匹配，安装时紧固件要采用对角交替拧紧的方式，保证法兰端面受力均匀，避免单侧压紧力过大导致法兰变形或者密封件压偏，影响密封效果。这款弯头的整体结构没有多余的设计冗余，所有结构都服务于管路直角转向的核心功能，法兰的安装耳位置做了加厚处理，

　　在拧紧紧固件的时候不会因为局部应力过大出现开裂问题，流道的内壁光滑度经过优化，不管是输送冷却液体、压缩空气还是其他低压流体，都能保持稳定的输送状态，不会因为结构问题导致管路故障。在机床的冷却系统布设中，这类弯头经常用于机床床身内部的冷却管路转向，因为机床内部的结构紧凑，管路需要沿着床身的内壁排布，90度转向的位置非常多，采用这种法兰式弯头，后期维护时拆卸某一段管路不需要把整段管路都拧下来，只需要拆开对应位置的法兰紧固件就能完成局部管路的更换，比螺纹连接的弯头维护效率高很多。在小型自动化设备的气路布设中，这类弯头也能适配气动管路的转向需求，法兰连接的形式在设备运行产生振动的情况下，也能保持稳定的密封性能，不会因为长期振动出现漏气问题。设计这类弯头的三维模型时，需要重点保证两端法兰的安装面平面度，以及流道转弯位置的圆弧顺滑度，安装孔的位置度要控制在合理公差范围内，避免实际装配时出现孔位对不上的问题，法兰和弯管主体的过渡位置要做圆角处理，减少应力集中，提升零件的整体结构强度。
