3200A双断路器并联母排连接结构

　　这套结构针对大容量配电场景下的双断路器并联扩容需求设计，核心解决单台断路器额定载流无法覆盖峰值负荷的问题，常见于数据中心主进线柜、大型工业厂房总配电室、冶金车间重载供电回路这类持续载流需求达到3200A等级的供配电场景。日常运维中，单台大电流断路器采购成本高、备件通用性差，采用两台同规格3200A断路器通过定制母排并联的方案，既能满足总载流能力翻倍的扩容要求，又能在单台断路器故障时通过倒闸操作实现半容量应急供电，大幅降低配电系统的停机风险。

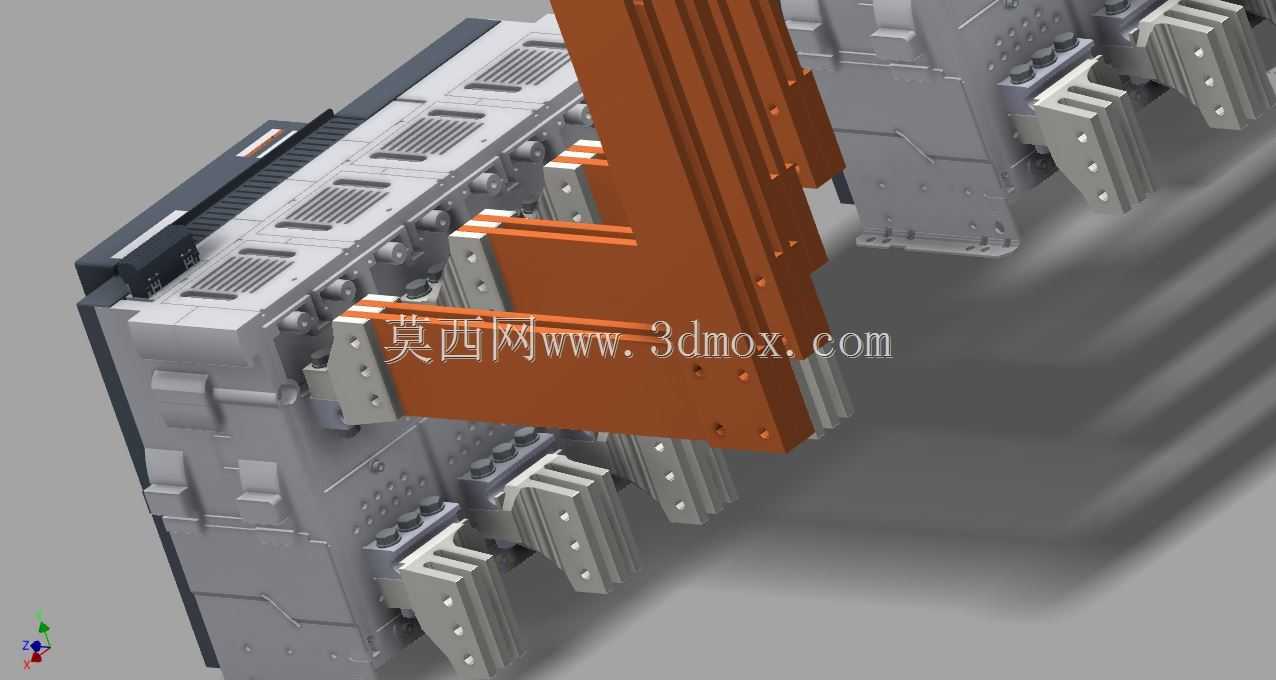

　　从功能特性来看，整套连接结构的核心是硬铜母排的载流匹配与应力控制，母排采用直角折弯成型，每相母排的截面经过载流量校核，确保双路断路器出线端的电流分配偏差控制在5%以内，避免单台断路器因电流分配不均出现过载跳闸。母排与断路器接线端子的搭接面做了镀锡处理，降低接触电阻，搭接位置的螺栓孔位严格匹配断路器出线端的安装孔距，无需现场扩孔或二次加工，装配时按照规定扭矩紧固即可满足接触电阻要求。母排之间的相间距严格遵循低压配电设计规范的安全距离要求，不同相母排之间无需额外添加绝缘隔板即可满足工频耐压测试要求，减少柜内的绝缘件数量，降低装配复杂度。

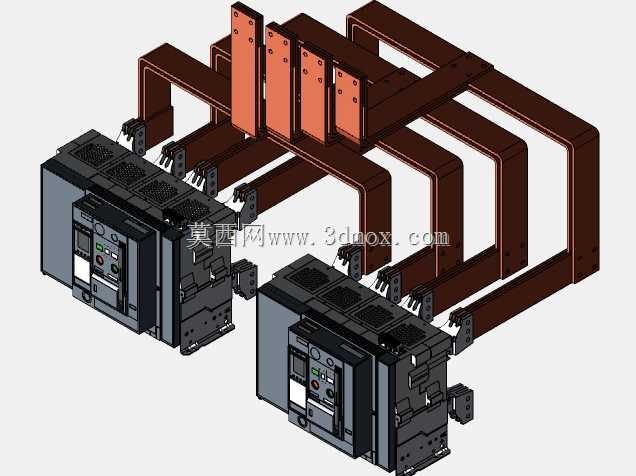

　　设计过程中优先考虑了安装边界的适配性，整套母排组件的外形尺寸完全匹配标准固定式低压配电柜的柜内安装空间，母排的折弯高度避开了柜内的二次线槽、横梁、操作机构等干涉部件，两台断路器采用并排安装方式，中心距经过反复校核，既保证母排的折弯半径满足铜排加工的工艺要求，不会因折弯半径过小导致母排出现裂纹或应力集中，又能最大限度压缩柜内的横向占用空间，适配标准宽度的进线柜柜体。母排的进线端统一延伸至柜体上部的主母排室位置，可直接与柜内水平主母排连接，不需要额外添加过渡转接排，减少了柜内的连接节点，降低了故障发热点的数量。

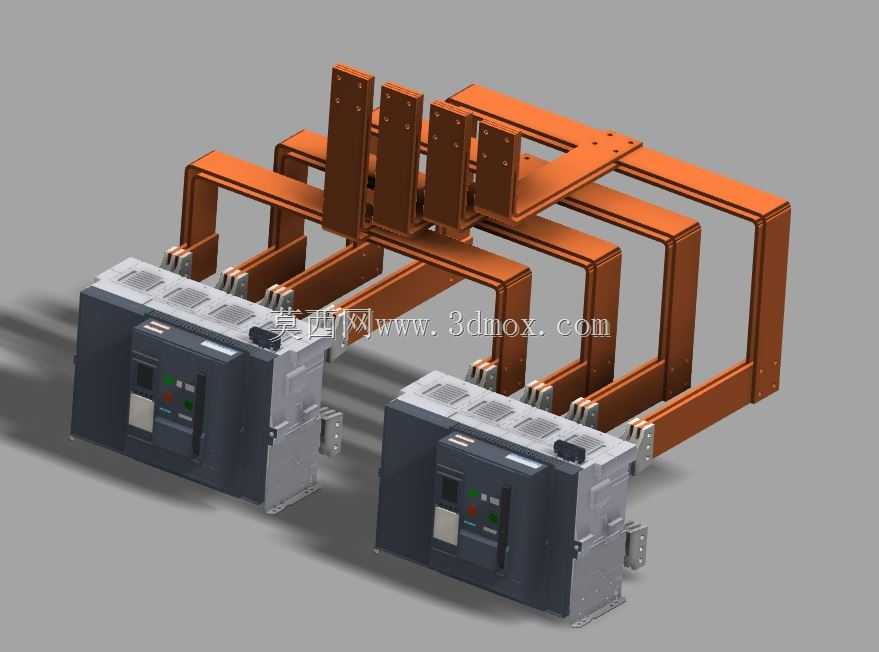

　　结构设计上还充分考虑了电动力的耐受能力，3200A等级的回路在短路瞬间会产生巨大的电动力，母排的折弯段特意增加了安装固定点，通过绝缘子与柜体安装梁固定，避免短路时母排出现形变导致相间短路。母排的走向采用分层排布方式，三相母排按照相序依次排列，每相的两根并联母排长度、折弯角度完全一致，保证两路的阻抗参数对称，从结构上避免电流分配不均的问题。断路器本体的安装底座与柜内安装梁的连接孔位也做了匹配设计，安装时直接将断路器固定在柜体预设的安装梁上，再依次搭接各相母排即可，整套结构的装配顺序符合配电柜的常规装配工艺流程，不需要调整现有柜体的生产工序，能够直接融入现有配电柜的生产装配流程。

　　从实际使用的角度来看，这种双断路器并联的母排连接结构，相比单台大容量断路器，在后期运维、备件储备、故障抢修方面都有明显优势，同规格的3200A断路器是配电系统中的通用型号，备件储备充足，出现故障时可以快速更换，而单台6300A等级的断路器不仅采购周期长，安装维护的难度也更大。母排的表面采用裸铜排加绝缘护套的处理方式，搭接位置预留足够的绝缘距离，既保证散热性能，又能避免运维过程中误触带电部位的风险，母排的散热面积经过核算，在额定载流工况下，母排的温升控制在标准允许的范围内，不会因过热导致绝缘老化或连接部位氧化。
