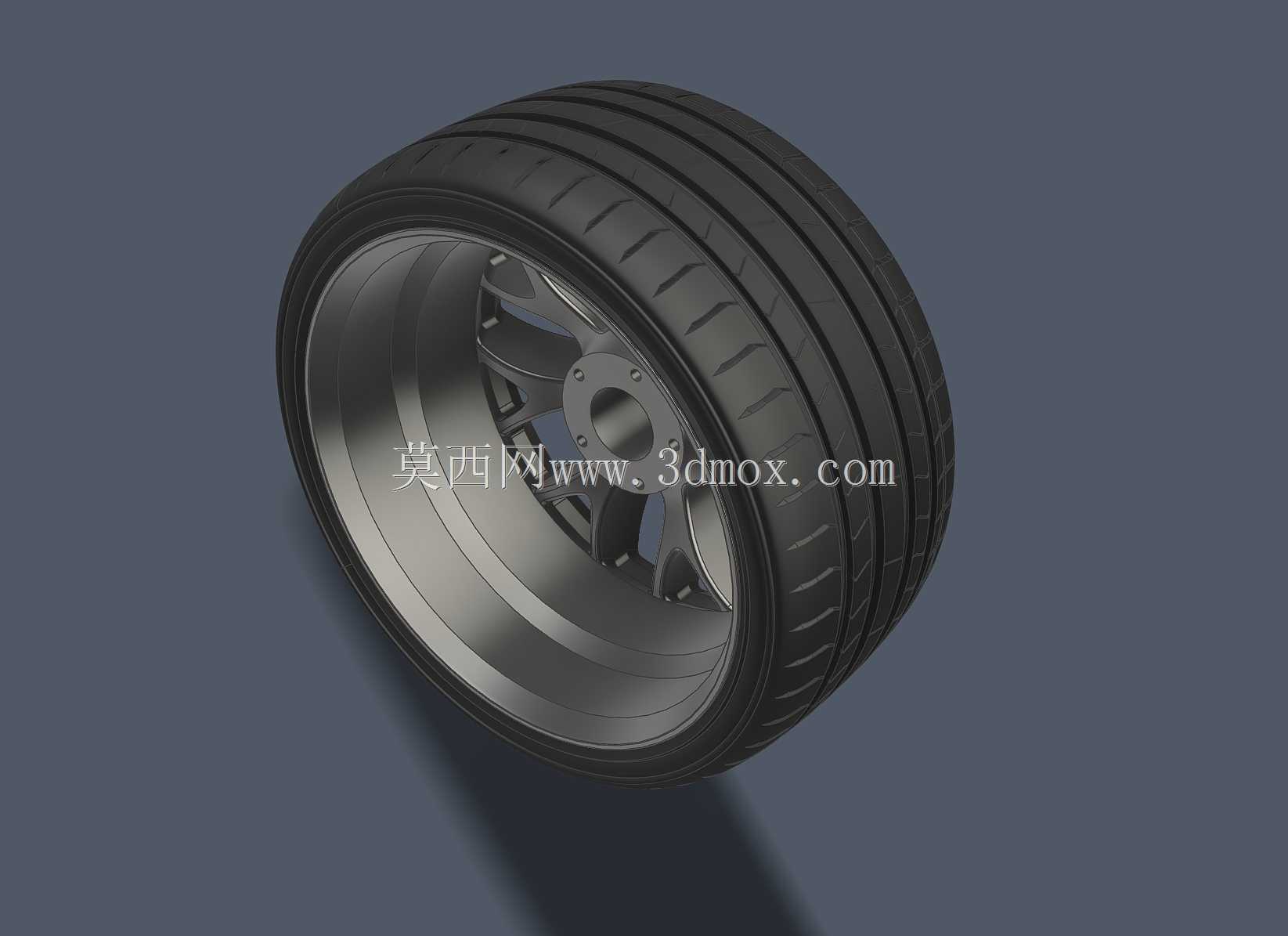

宝马乘用车多辐条轮毂带轮胎总成结构

　　这套车轮总成的建模完全围绕量产乘用车的实际装车需求展开，首先要明确它的核心应用场景是覆盖城市铺装路面的家用及运动型乘用车，既要满足日常通勤的承载需求，也要适配高速行驶、轻度激烈驾驶的工况，所有结构设计都围绕行驶安全性、装配兼容性、动平衡表现三个核心维度落地。先从安装边界说起，轮辋的中心孔严格匹配对应车型的轴头尺寸，孔位分布采用乘用车常用的五孔螺栓布局，PCD参数完全对应宝马常规乘用车的安装标准，螺栓孔的沉台深度做了精准控制，既保证轮毂螺栓能完全压紧贴合面，不会出现螺栓过长顶到轴头或者过短啮合牙数不足的问题，也避免沉台过深导致螺栓头部突出轮毂安装面，影响装饰盖的装配。轮辋的J值、ET值都经过匹配校核，装车后轮胎侧面不会超出翼子板边界，转向时也不会和翼子板内衬、减震器支座发生运动干涉，哪怕是车辆满载、悬架压缩到极限行程的状态下，轮胎和周边部件依然能保留足够的安全间隙。

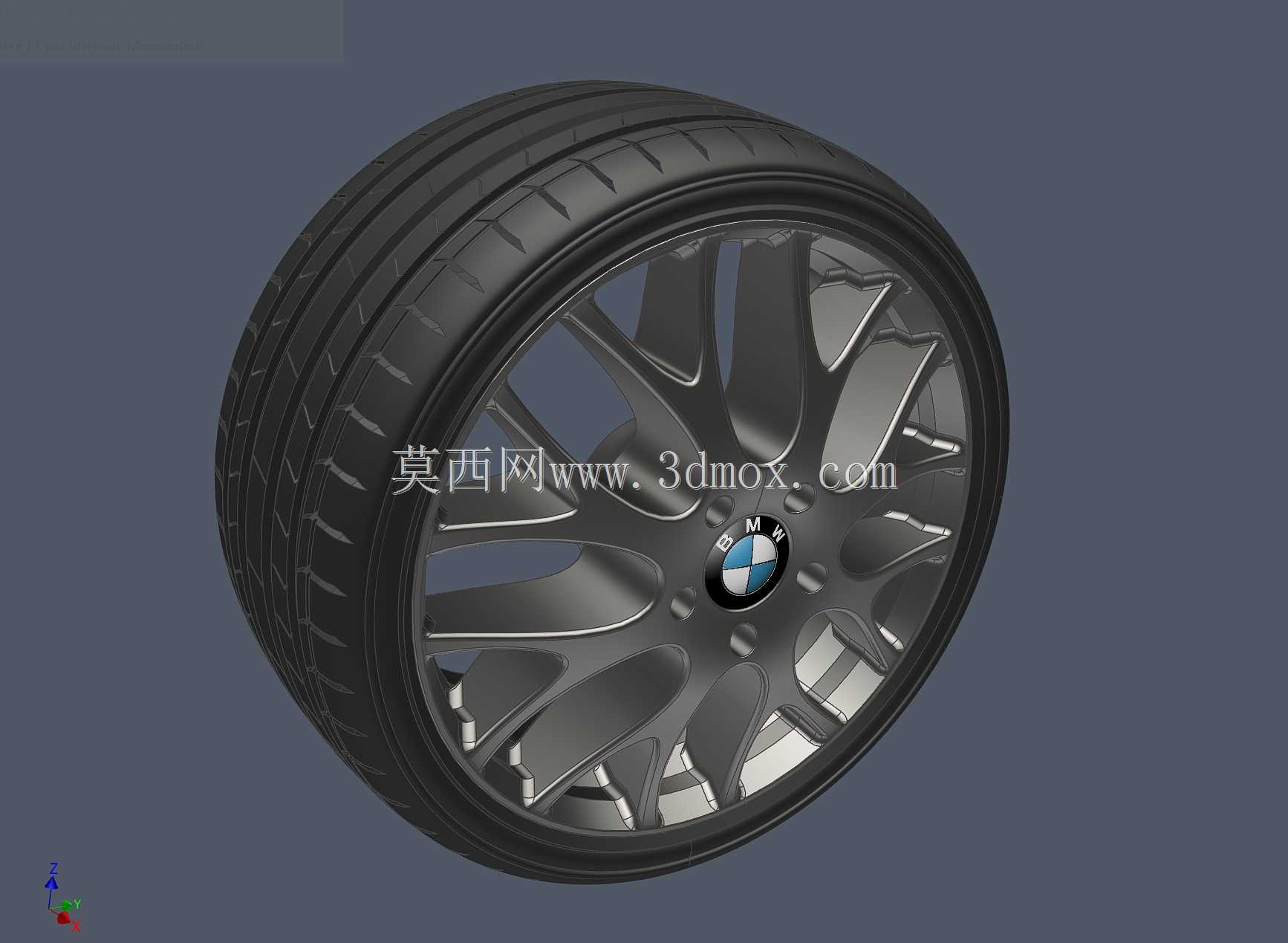

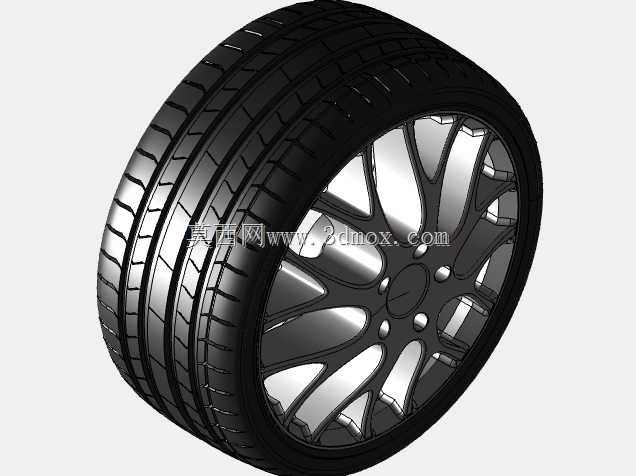

　　设计思路上，轮毂采用多辐条的分叉式结构，不是单纯为了视觉效果，每一根辐条的截面都做了变厚度处理，靠近轮心的安装盘位置辐条厚度更大，能承受起步、制动时传递的大扭矩，往轮辋边缘延伸的位置辐条逐步收窄变薄，在保证整体结构强度的前提下尽可能降低簧下质量——要知道簧下质量每减少1公斤，对行驶操控性的提升效果相当于簧上质量减少5到8公斤，这种变截面的设计刚好平衡了强度和轻量化的需求。辐条背面做了均匀的减重槽，槽的边缘全部做了R角过渡，不会出现应力集中的问题，避免车辆经过颠簸路面、承受冲击载荷的时候辐条从应力集中位置出现裂纹。轮毂中心的品牌标识安装位做了精准的卡扣槽，装饰盖可以直接卡入固定，不需要额外打胶或者用紧固件固定，拆装都很方便，日常补胎、做动平衡的时候不会出现装饰盖损坏或者丢失的问题。

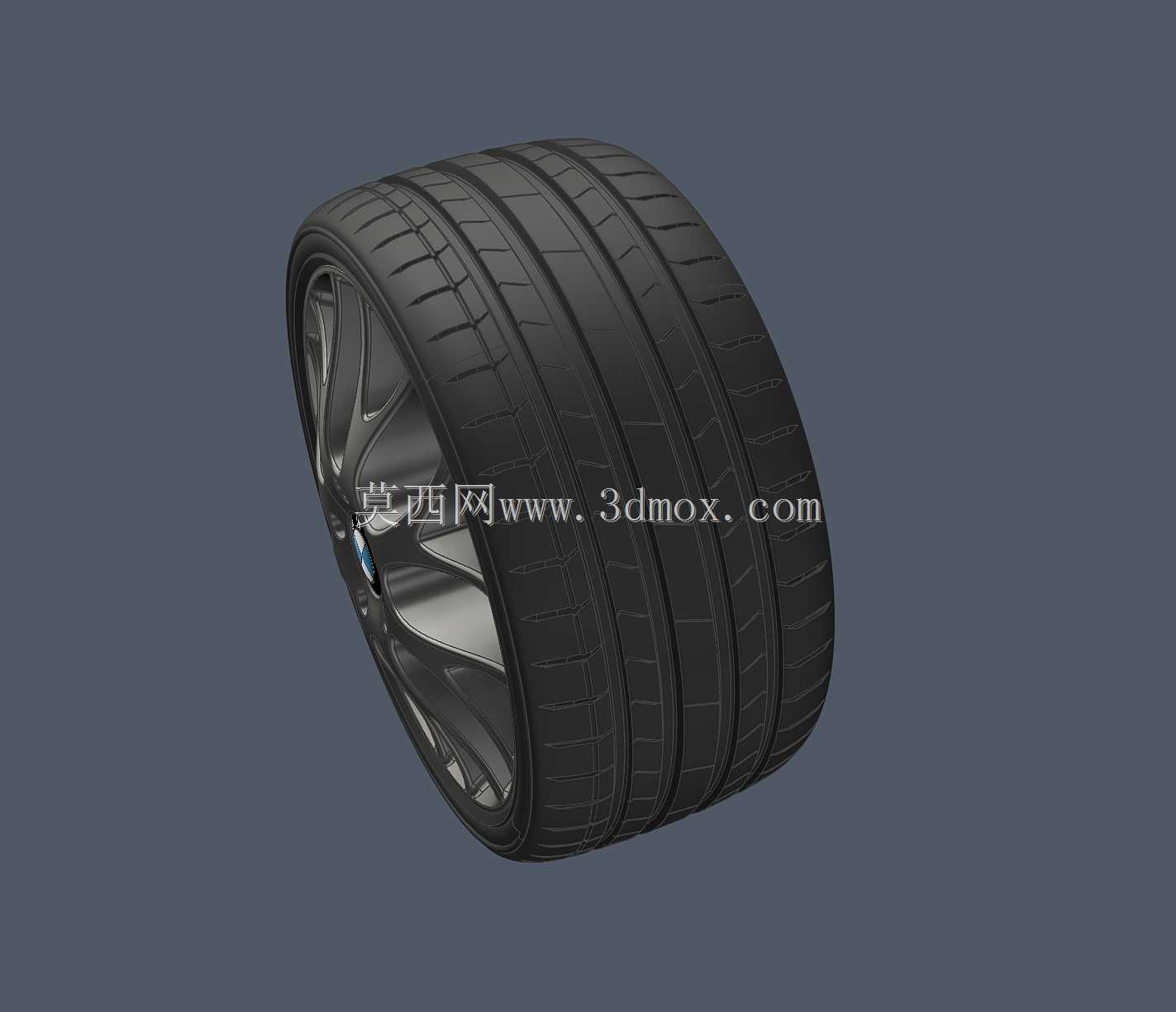

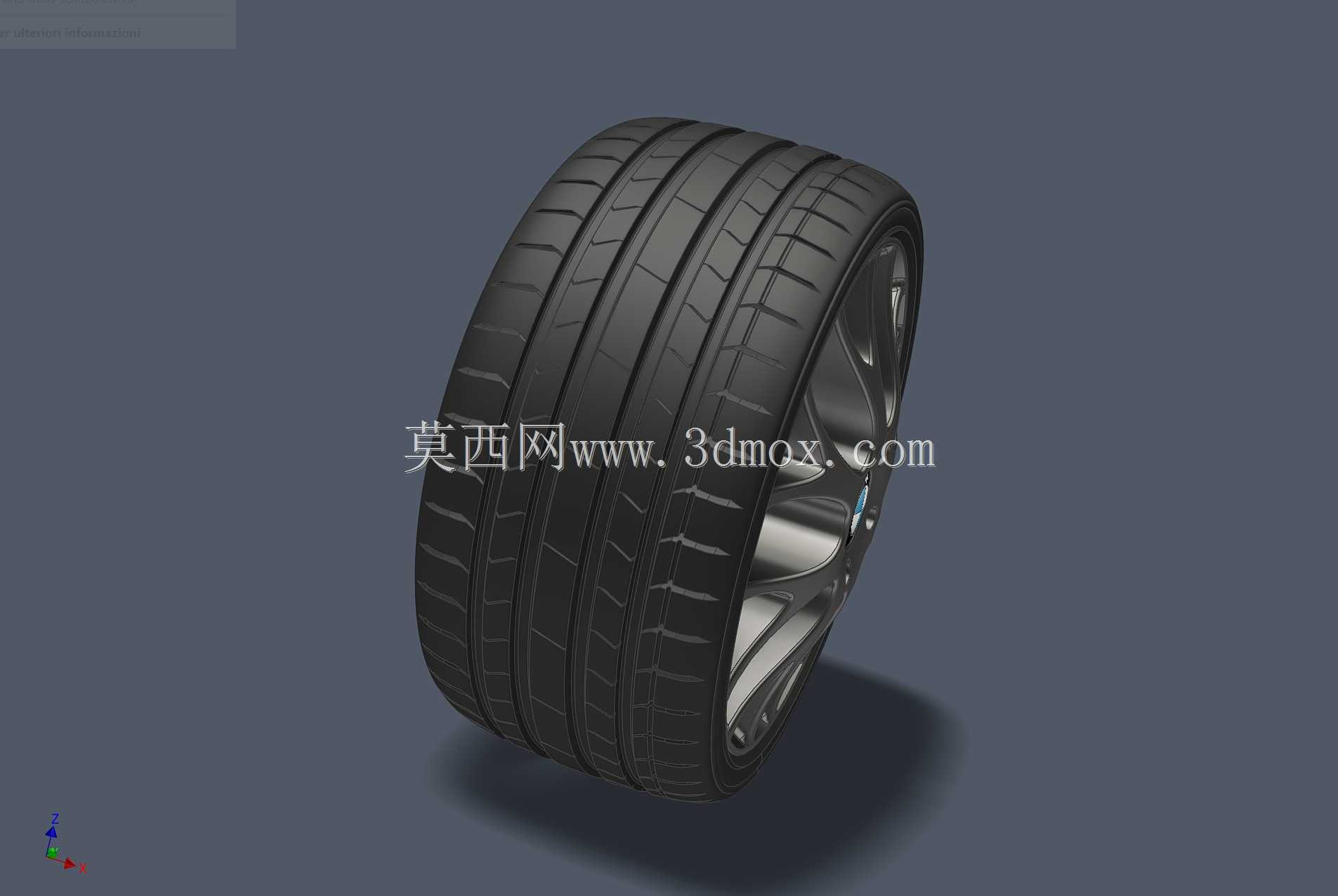

　　配套的轮胎建模完全还原了民用运动型轮胎的实际结构，胎面的花纹块布局做了细化，主排水沟槽的深度、宽度都参考量产轮胎的参数，湿地行驶时可以快速排走胎面和路面之间的积水，降低水滑风险；胎面的细小钢片花纹也做了还原，这些细花纹可以划破路面的水膜，提升湿滑路面的抓地力。胎侧的厚度做了合理控制，既可以过滤路面传来的细碎震动，提升乘坐舒适性，也能在轮胎压到路面小坑、减速带的时候有足够的变形量，避免胎侧鼓包或者轮辋被磕变形。轮胎和轮辋的配合面做了精准的过盈量设计，装配的时候轮胎胎圈可以完全卡入轮辋的胎圈座，充气之后不会出现漏气、轮胎脱圈的问题，轮辋边缘的凸峰结构也做了还原，哪怕是轮胎出现瞬时失压的情况，也能暂时卡住胎圈，避免轮胎直接从轮辋上脱落，提升极端工况下的行驶安全性。

　　从实际用途来看，这套模型可以直接用于整车总布置的装配校核，在新车开发阶段验证车轮和周边悬架、转向、制动系统的间隙是否符合要求，也可以用于售后改装领域的方案展示，让车主直观看到不同款式轮毂装车后的效果；做CAE仿真分析的时候，这个模型的结构细节足够支撑强度仿真、模态仿真的需求，可以模拟不同冲击载荷下轮毂的应力分布，验证结构是否满足耐久要求。建模过程中所有的圆角、拔模角度都参考了铝合金低压铸造的工艺要求，轮毂的壁厚均匀，不会出现局部壁厚过大导致铸造时产生缩孔、缩松的缺陷，辐条和轮辋连接的位置做了加大的过渡圆角，既提升了结构强度，也方便铸造的时候铝液填充，不会出现浇不足的问题。轮胎的内部轮廓也做了还原，预留了气门嘴的安装位置，气门嘴孔的位置、大小都符合常规轮胎气门嘴的安装标准，装配的时候不需要额外扩孔或者修改结构。另外整个车轮总成的质量分布做了对称处理，建模时就考虑了动平衡的需求，不会出现单侧质量过大导致装车后高速行驶方向盘抖动的问题，轮辋边缘预留了平衡块的安装位置，不管是粘贴式平衡块还是卡扣式平衡块都有足够的安装空间，后期做动平衡校正的时候不需要额外打磨轮毂结构。
