镂空交错结构数控车削金属环件

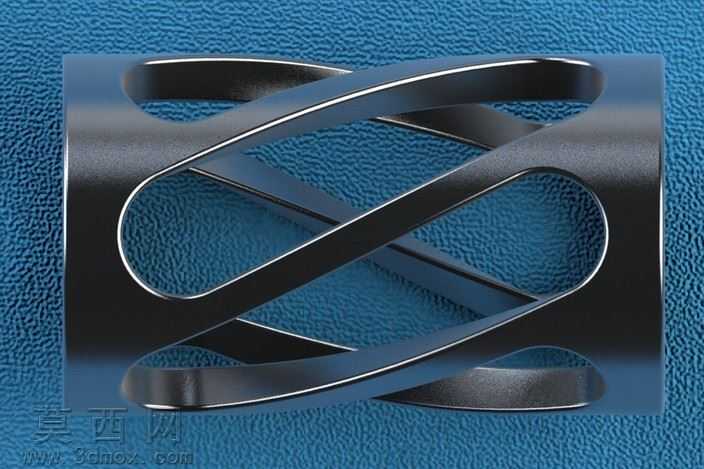

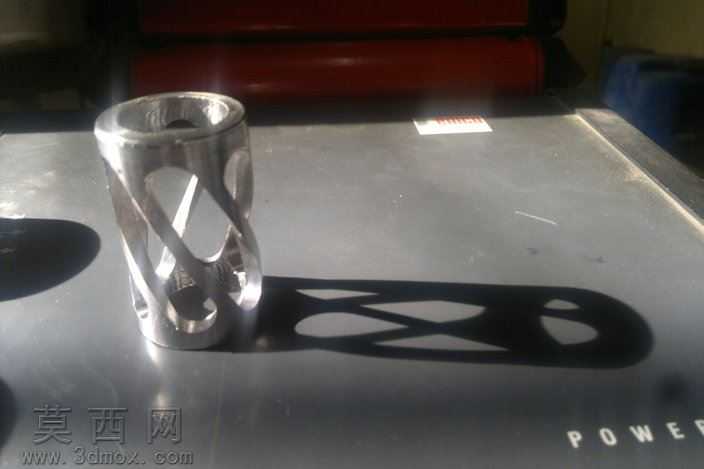

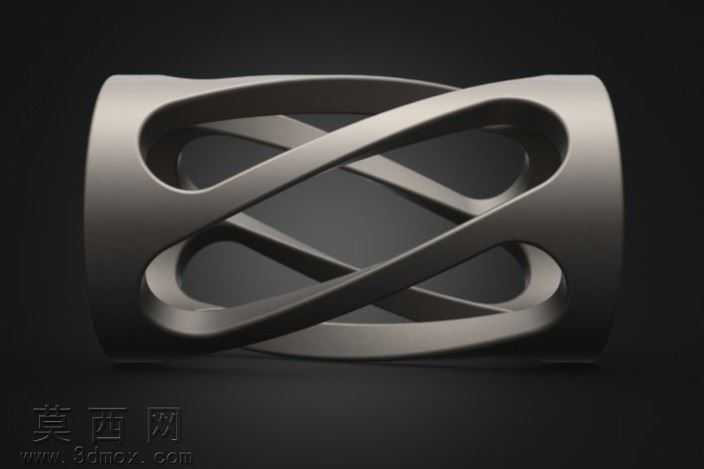

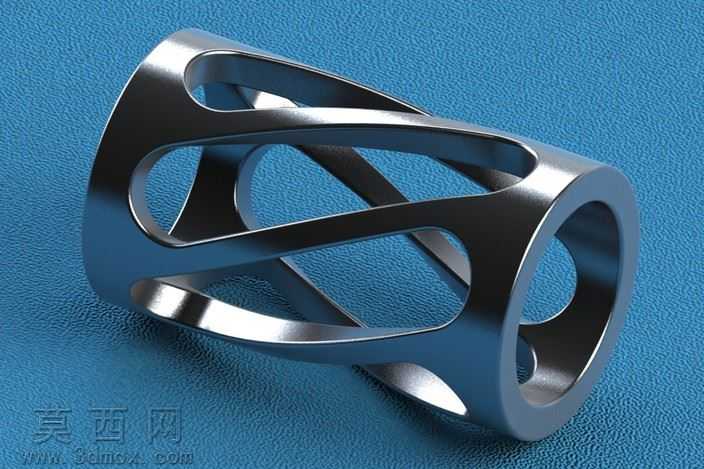

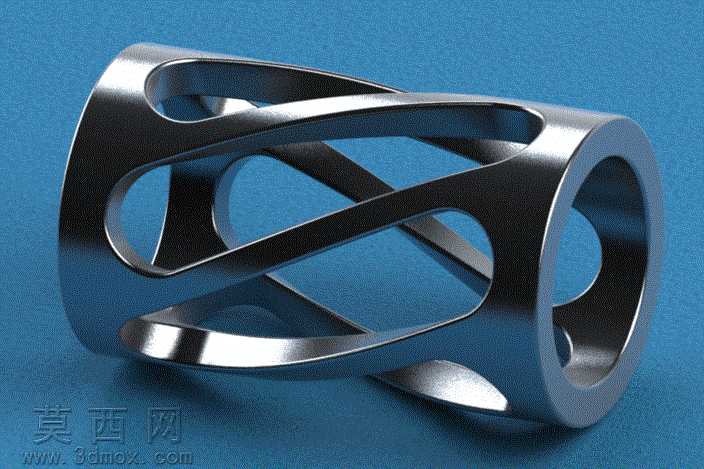

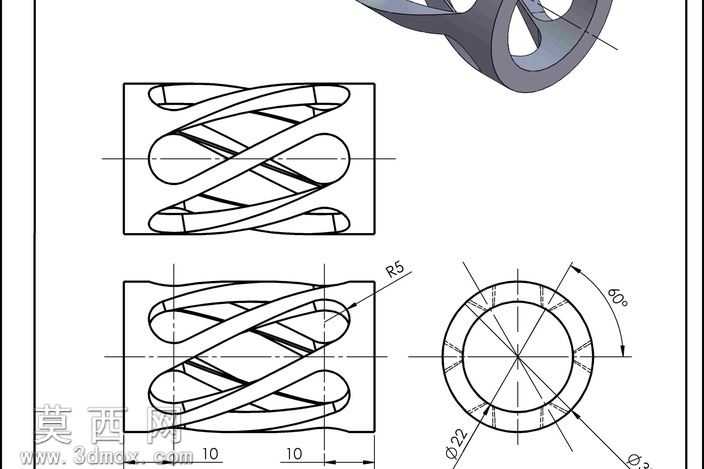

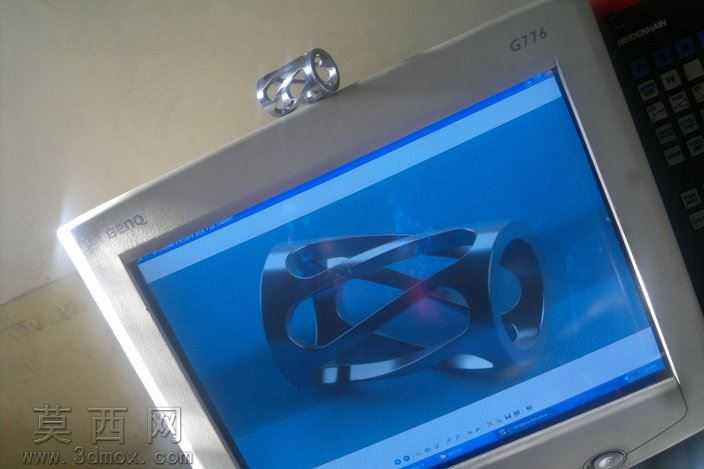

该作品为大学数控车削项目创作的环形镂空结构件，整体采用回转体基础形态，在SolidWorks软件中完成全参数化建模，建模过程首先绘制环形基体的内外圆柱轮廓，通过旋转凸台命令生成基础实体，随后针对交错镂空的筋条结构，先在基准面上绘制单根筋条的空间扫掠路径，路径沿环体周向呈螺旋交错排布，保证每根筋条平滑过渡无锐角，通过扫掠命令生成单根筋条实体后，利用圆周阵列命令完成整圈筋条的均匀排布，再通过组合命令将筋条与内外环基体合并为整体，最后对所有棱边添加等半径圆角，避免加工过程中出现应力集中的问题。渲染阶段采用金属镀铬材质，调整材质的反射率、粗糙度参数，模拟经过精车抛光后的金属表面质感，设置蓝色磨砂背景突出金属件的亮面反光效果，通过三点布光法打光，主光源从侧上方照射凸显筋条的立体交错层次，辅助光源补光消除暗部死黑，轮廓光勾勒环件边缘提升整体质感。结构设计上采用六组交错的弧形筋条连接内外环壁，在保证环件整体结构强度的同时大幅降低构件重量，镂空的通透结构打破了传统实心环件的厚重感，交错的筋条形成富有韵律的视觉效果，所有曲面均为连续平滑过渡，适配数控车削C轴的加工工艺，可通过车铣复合加工一次装夹完成内外轮廓、镂空槽的加工，无需二次装夹即可保证加工精度，设计过程中充分考虑加工可行性，筋条的最小厚度、镂空槽的最小宽度均符合常规车铣加工的刀具尺寸要求，避免出现无法加工的薄壁、窄槽结构，整体设计兼顾创意造型与加工实用性，将数控加工的工艺特性与创意结构造型结合，展现了车削加工在复杂异形回转件制作上的可能性。
