CA6140机床用折弯式钣金安装固定件

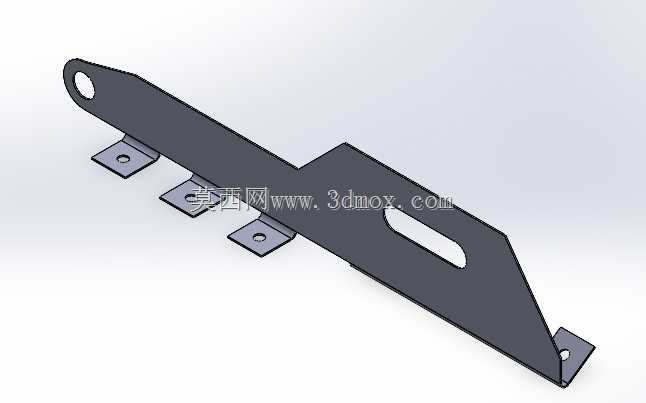

　　在普通卧式车床的床身内部走线、辅助部件安装场景中，这类长条形折弯钣金件承担着走线承托、小型附属部件定位固定的核心作用，区别于标准型材支架，这类定制钣金件可以完全贴合床身内壁的不规则曲面轮廓，不需要额外加工适配垫块，就能完成安装固定，大幅减少床身加工的额外工序。从结构形态来看，该零件采用等厚薄板经数控冲裁、折弯工序成型，主体为狭长的直板段，一端设计有带圆孔的收窄端头，用于和床身内壁的预制凸台做铰接式连接，允许安装时存在小角度的偏转余量，抵消床身铸造带来的形位公差，避免强行装配产生的内应力。直板段上均匀分布三个带安装孔的外翻折弯耳片，每个耳片的折弯角度严格匹配床身内壁的安装基面角度，耳片上的通孔位置与床身预制的螺纹孔完全同轴，

　　安装时不需要额外修配，直接穿入紧固件即可完成初步定位。零件另一端为斜向折弯段，斜段上开有长圆形腰型孔，用于连接需要调整位置的小型附属组件，腰型孔的长度方向预留了足够的调节行程，可适配不同批次附属部件的安装尺寸偏差，斜段最末端同样设计有带孔的折弯耳片，作为最终的定位锁紧点，保证整个支架安装后不会出现窜动。设计这类钣金件时，首先要完成床身安装区域的逆向测绘，确认各个安装基点的相对位置、基面角度，避免折弯后出现耳片错位无法装配的问题；冲裁排样时要注意板材纹路方向，让折弯线与板材轧制纹路呈一定夹角，防止折弯处出现开裂缺陷，所有的折弯内角都预留了与板厚匹配的圆角，避免应力集中导致的零件断裂。零件上的所有安装孔都做了去毛刺处理，

　　防止安装时划伤操作人员，也避免穿线时割破线缆绝缘层。从安装边界来看，该零件的整体长度适配CA6140车床床身对应安装段的内部空间，安装后最外侧轮廓与床身内壁保留足够的安全间隙，不会和床鞍、溜板箱的运动部件发生干涉，直板段的平面度控制在合理范围内，承托线缆时不会出现局部凹陷导致的线缆堆积。斜段的折弯角度经过反复校核，保证腰型孔的调节方向与附属部件的调整方向完全一致，不需要额外加装转接件就能完成位置调整。三个中间耳片的间距均匀分布，让整个支架的受力点均匀分散，不会因为局部受力过大出现钣金变形，端头的铰接孔与末端的固定孔形成稳定的两点定位，配合中间三个耳片的辅助固定，整个支架安装后刚性充足，即使在车床运行产生持续振动的工况下，

　　也不会出现紧固件松动、支架移位的问题。这类钣金件不需要额外做表面涂装，依靠板材本身的防锈层就能满足车床内部的使用环境要求，加工工序短，制造成本低，替换维护方便，出现损坏时可以快速拆卸更换，不需要对床身做任何二次加工。在实际建模过程中，需要优先确认各个折弯边的折弯扣除值，保证展开后的下料尺寸准确，冲裁加工后一次折弯成型，不需要后续校形；各个安装孔的位置度公差要控制在合理范围，避免装配时出现孔位错位，腰型孔的两端圆弧要光滑过渡，防止调节紧固件时出现卡滞。
