CA6140机床用锚固支撑连接支架

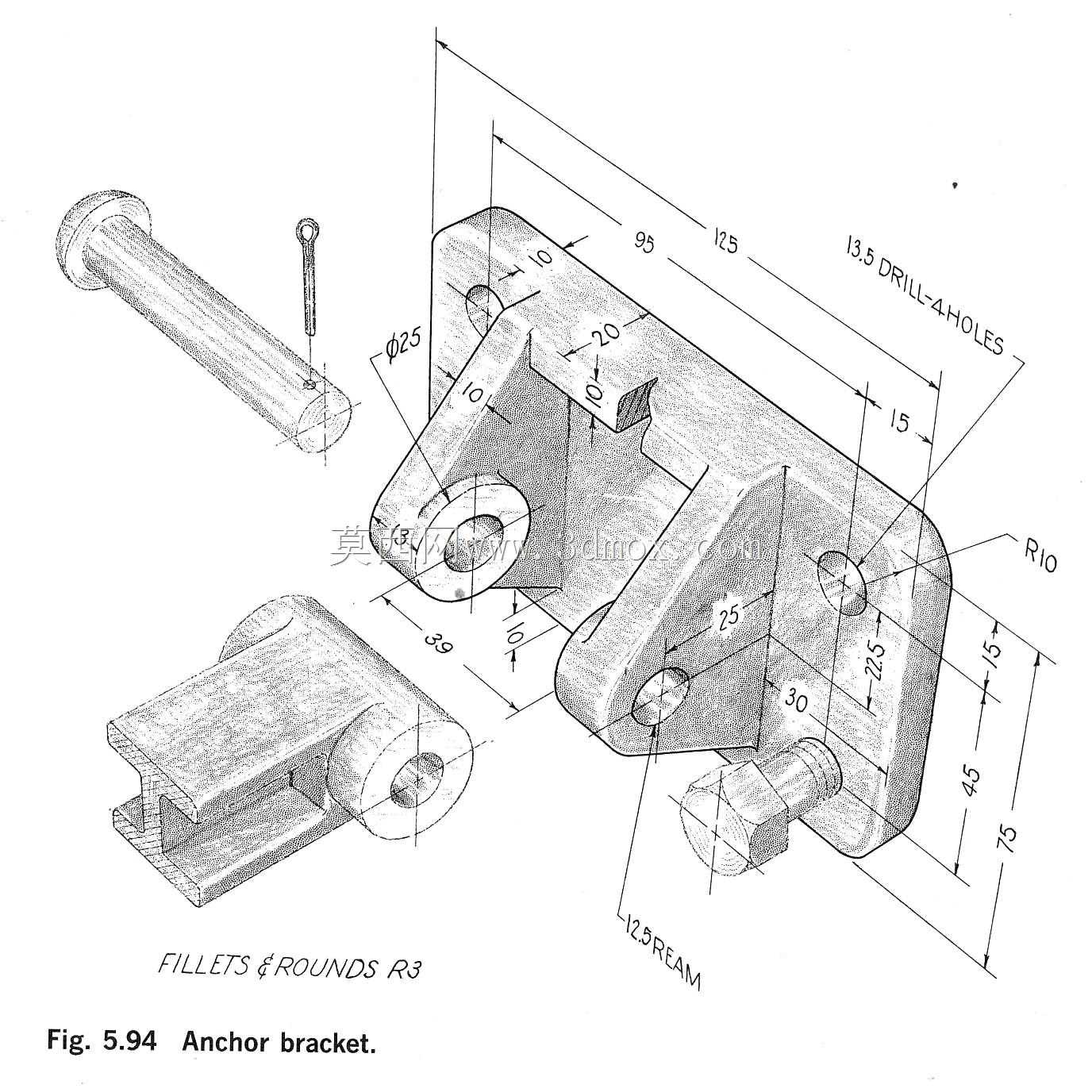

　　在普通卧式车床的床身附属结构改造、工装夹具加装以及辅助功能单元拓展作业中，这类锚固支架是承担载荷传递、部件定位的核心连接件，常被用于固定车床的行程限位挡块、辅助冷却管路排布支架、附加操作平台支撑脚等附属结构，也可在老旧机床的导轨防护装置加装作业中作为防护板的端部固定支座，替代原机老化断裂的原厂连接座，解决备件采购周期长、适配性差的现场维修痛点。从结构设计逻辑来看，该支架采用一体化铸造成型后做机加工的工艺路线，主体为带多组安装孔的L型承力结构，其中一组同轴通孔用于穿装铰接销轴，实现支架与被支撑部件的转动连接，适配需要小角度摆动调整的附属部件安装需求，其余四组直径13.5的钻孔为螺栓过孔，用于将支架整体锚固在机床床身的预制T型槽台面上，

　　孔位排布兼顾了床身现有安装槽的间距标准，无需额外在床身上打孔攻丝，避免破坏机床床身的原有结构强度。支架的所有棱边均做R3的圆角过渡处理，一方面是消除铸造应力集中，避免支架在承受交变切削振动载荷时出现应力开裂，另一方面也能减少安装作业时的锐边划伤风险，符合机械加工车间的安全操作要求。从安装边界尺寸来看，支架主体沿安装面的总长度为125mm，总高度为75mm，铰接端的凸台直径为25mm，凸台伸出长度为30mm，四组安装孔的横向间距为99mm、纵向间距为45mm，其中靠近铰接端的两个安装孔中心距支架侧边的距离为15mm，安装时可根据现场的固定位置调整螺栓穿装顺序，适配床身T型槽的不同滑块位置。支架的承力面做了加厚处理，

　　铰接孔位置的壁厚达到20mm，能够承受不低于800N的径向载荷，即便在车床满负荷切削产生强振动的工况下，也不会出现连接松动、支架变形的问题。设计时特意在支架的转角位置设置了三角形加强筋结构，筋板厚度为10mm，连接支架的水平安装面与垂直承力面，大幅提升了支架的抗扭刚度，避免在承受偏载时出现支架转角处断裂的问题。配套的销轴与开口销组件，销轴直径为25mm，长度匹配支架铰接孔的总宽度，穿装后通过端部的开口销锁定，防止销轴在振动工况下脱出，销轴表面做淬火处理，硬度达到HRC40-45，具备足够的耐磨性能，长期铰接转动也不会出现过度磨损导致的连接间隙过大问题。在实际建模过程中，需要重点关注各安装孔的位置度公差，尤其是四组锚固孔的同轴度、

　　铰接孔与安装面的平行度，直接影响现场安装的适配性，若孔位偏差超过0.1mm，就可能出现螺栓无法穿装、铰接销轴卡滞的问题；同时所有机加工面的粗糙度要求达到Ra3.2，非加工面做喷丸清砂处理，去除铸造残留的毛刺与粘砂。这类支架除了用于CA6140普通车床的改装与维修，也可经过尺寸微调后适配其他型号的卧式车床、铣床的附属结构安装，作为通用型的锚固连接构件使用，在车间的设备技改、日常维修作业中具备较高的复用价值，建模时保留所有特征的参数化尺寸，方便后续根据不同的安装场景调整孔位间距、整体长宽高参数，快速衍生出适配不同设备的同类型支架模型，减少重复建模的工作量。
