CA6140车床用CI导向块结构设计

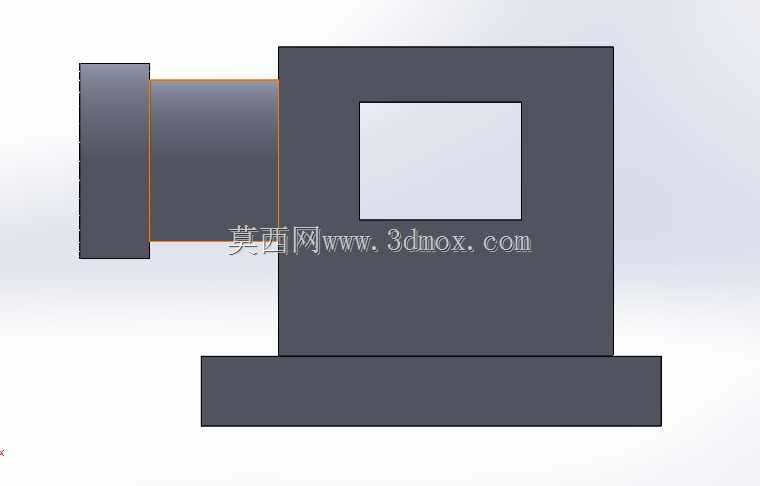

　　这款导向块是CA6140普通车床进给传动系统中的核心导向限位零件，主要安装在床身靠近溜板箱的侧部安装基面，承担进给运动过程中传动杆件的径向支撑与运动导向作用，避免长距离传动的光杆、丝杆在高速进给或重切削工况下出现径向挠曲变形，保障进给传动的同轴度与运动平顺性。从结构设计来看，零件采用一体式块状结构，底部设置通长的安装贴合面，加工时需要保证该平面的平面度公差控制在0.02mm以内，安装时通过内六角螺栓与床身基面锁紧，贴合面之间可根据装配间隙调整0.05mm厚度的紫铜垫片，确保安装后导向孔的轴线与床身导轨的平行度满足装配要求。左侧伸出的两段同轴圆柱段是核心的导向配合部位，大直径圆柱段与床身的预制安装孔形成过渡配合，起到径向定位作用，

　　小直径圆柱段则伸入溜板箱的传动腔内部，与传动套形成间隙配合，配合间隙控制在0.01-0.02mm之间，既保证传动杆件可以灵活转动，又能限制径向窜动量。主体立板中部开设的方形通腔是为了避让溜板箱上的行程挡块与换向拨杆，避免溜板在床身全行程移动时出现运动干涉，方形腔的四个边角都做了R2的圆角过渡处理，一方面减少铣削加工时的应力集中，另一方面也能避免装配过程中锐边划伤操作人员或相邻零件的漆面。设计过程中需要严格控制各段轴线与安装底面的垂直度公差，若垂直度超差，会导致传动杆件转动时出现别劲现象，长期运行会加剧支撑套的磨损，甚至引发进给爬行、加工表面振纹等问题。零件的整体外形尺寸充分考虑了CA6140车床的原有安装空间，

　　不需要对床身进行额外加工即可直接替换原有磨损的导向块，安装边界完全适配原厂的安装孔位，左侧伸出段的长度也经过校核，确保溜板运行到靠近主轴箱的极限位置时，导向块与溜板箱内壁之间仍保留有3mm以上的安全间隙，不会出现碰撞问题。在实际工况中，该导向块长期承受传动杆件的径向载荷，尤其是在车削大螺距螺纹或者进行强力切削时，进给抗力会大幅提升，因此零件的材质选用HT200灰铸铁，经过时效处理消除内应力，配合面经过高频淬火处理，硬度达到HRC45-50，具备足够的耐磨性与减震性能，能够长期保持导向精度，减少日常维护的更换频率。
