CA6140车床用黄铜台阶定位支撑构件

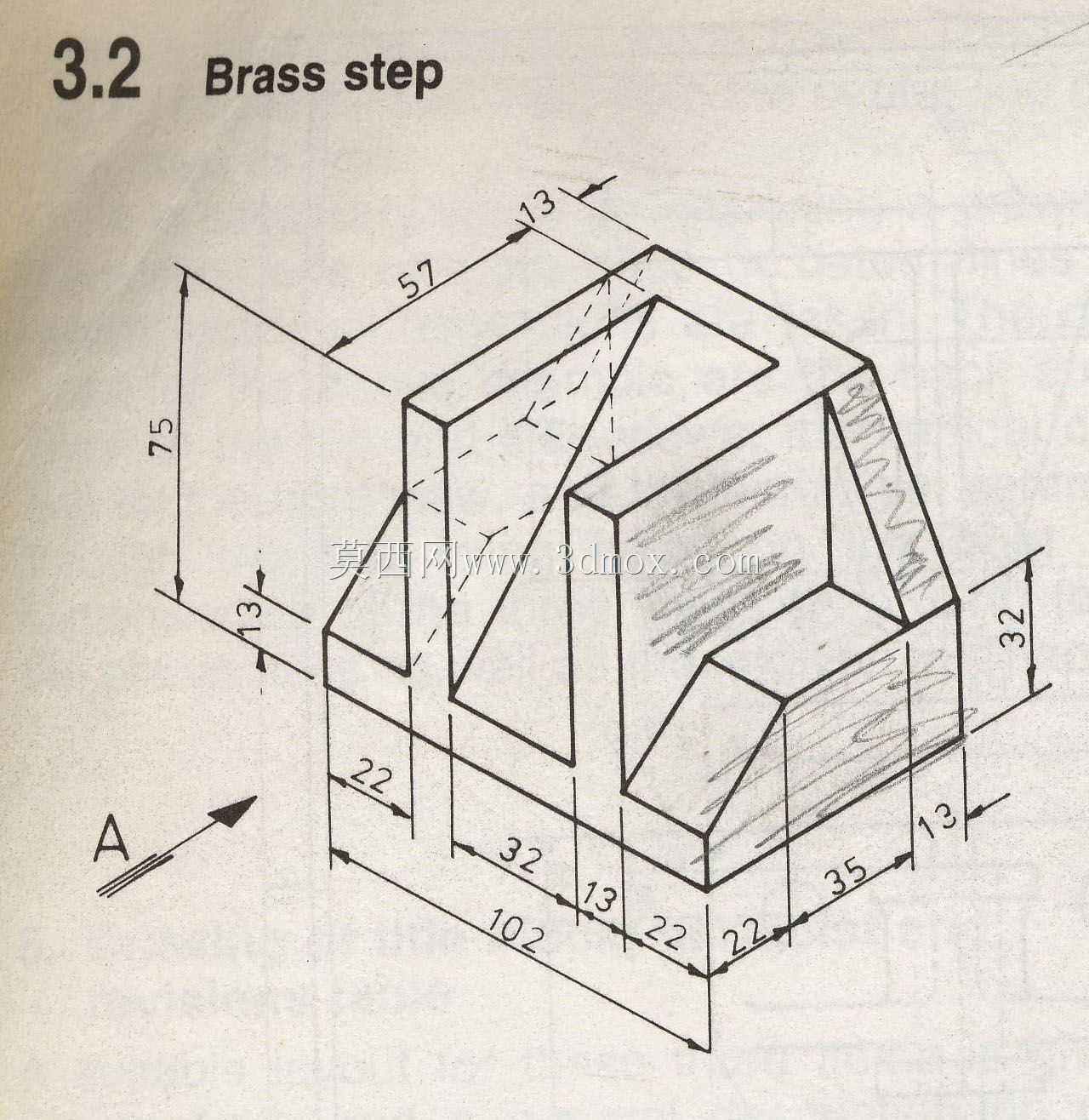

　　在普通卧式车床的日常加工与工装适配场景中，这类黄铜材质的台阶构件主要承担进给导轨侧的定位支撑、行程限位以及接触面耐磨缓冲的作用，黄铜材质本身的自润滑特性能够避免与钢制导轨、溜板部件硬接触产生的拉毛、咬合问题，相比钢制配件能大幅降低配合面的磨损速率，延长核心运动部件的维护周期。从结构设计逻辑来看，该构件采用非对称的台阶式布局，整体外轮廓总长度控制在102mm，总高度为75mm，宽度方向总尺寸为57mm，所有台阶的过渡位置均设置了13mm宽度的卸荷与安装避让边，避免装配时与相邻部件的棱边发生干涉。构件的主体安装基面设置在底部，沿长度方向依次排布22mm、32mm、13mm、22mm、35mm的分段台阶面，

　　不同高度的台阶面分别对应车床溜板箱上不同安装位的抵接需求：其中高度32mm的主支撑面直接与溜板的侧定位块贴合，承担主要的径向限位载荷；两侧更低的台阶面则用于安装固定螺钉，预留的22mm宽度操作空间能够满足内六角扳手的作业角度需求，无需额外拆卸周边部件即可完成紧固件的拆装调整。设计过程中特意将斜向的加强筋结构设置在构件的内侧空腔位置，既能够保证整体构件的抗扭刚度，避免长期受侧向挤压力产生形变，又不会增加额外的外部安装尺寸，整个构件的安装边界完全控制在长宽102mm*57mm、高度75mm的长方体空间内，能够直接替换CA6140车床原有的同位置铸铁支撑件，不需要对周边的安装基座做任何二次加工。从实际使用的角度出发，

　　黄铜材质的硬度控制在HB120-140之间，当配合面之间进入细小切屑时，切屑会优先嵌入质地较软的黄铜构件表面，不会刮伤硬度更高的导轨配合面，这也是这类易损支撑件选用黄铜材质的核心原因。构件上所有的垂直棱边都做了1.5mm的倒角处理，一方面是去除机加工产生的毛刺，避免装配时割伤操作人员，另一方面也能在安装时起到导向作用，降低对位难度。内侧的空腔结构并非随意设计，除了减重之外，空腔内部可以存储少量的润滑脂，在长期往复运动的过程中缓慢渗出，持续为配合面提供润滑，减少日常维护的注油频次。在尺寸链的校核上，各个台阶面的高度差公差控制在0.02mm以内，平行度公差不超过0.015mm，能够保证与溜板定位面的贴合面积达到90%以上，

　　避免局部接触应力过大导致的构件过早压溃。构件两端13mm的突出边除了安装避让之外，还可以作为行程触块使用，当溜板移动到极限位置时，该突出边会触碰床身上的行程开关触轮，触发进给停止信号，起到硬限位前的二级防护作用，相比单独安装的行程触块，这种集成式设计减少了额外的零件数量，降低了装配累积误差。从建模逻辑来看，整个构件采用基础拉伸加切除的方式即可完成主体构建，斜向加强筋通过筋特征直接生成，所有倒角、圆角特征统一在建模后期添加，能够保证特征树的逻辑清晰，后续如果需要调整某个台阶的高度或者宽度尺寸，只需要修改对应拉伸特征的参数即可，不需要重构整个模型，方便后续根据不同车床的改装需求做参数化调整。实际装配时，底部的安装基面需要与床身的安装座完全贴合，通过0.02mm塞尺检查贴合间隙，塞尺不得塞入，否则会导致台阶面的位置度超差，影响定位精度；固定螺钉的拧紧力矩控制在8-10N·m，避免力矩过大导致黄铜构件的螺纹孔滑牙。这类台阶构件虽然属于车床上的小型易损配件，但加工精度与结构合理性会直接影响车床进给系统的定位精度，长期使用磨损后需要及时更换，否则会导致溜板窜动，加工零件的圆柱度、端面平面度超差。
