人体工学曲面手持便携储液罐结构设计

　　这款手持储液容器的结构设计，核心围绕单人手持操作的日常使用场景展开，覆盖个人护理分装、户外便携饮品存储、小型日化用品盛装等多个民用及轻工配套场景，区别于工业级大容量储液罐体，该产品的设计边界始终围绕单手握持、便携随身的核心需求推进。从实际使用逻辑来看，这类容器需要兼顾盛装密封性、握持防滑性、外观辨识度三个核心维度，设计阶段首先针对不同手型的握持尺寸做了边界限定，整体壳体最大外径控制在68mm范围内，适配成年男性与女性的手掌握持跨度，总高度设定为152mm，放入常规裤袋、随身挎包侧袋时不会出现突出卡滞的问题，瓶口采用标准28mm口径外螺纹设计，匹配市面通用的旋盖、泵头、按压嘴等外接配件，无需额外开模做专属适配件，能大幅降低后续配套采购的成本。

　　壳体的曲面造型并非单纯为了视觉效果，侧面内凹的弧形曲面完全贴合手掌自然弯曲时的掌面弧度，握持时掌心与壳体表面的接触面积比直筒型罐体提升42%，能有效降低长时间握持时的局部压强，避免出现硌手、打滑的问题；曲面外侧分布的点状凸起防滑结构，高度控制在0.8mm，既不会因为凸起过高导致清洁时积留污渍，也能在手部沾水、沾有少量洗护液体时提供足够的摩擦阻力，防止容器从手中滑脱。整体壳体采用等壁厚设计，基础壁厚设定为2.2mm，适配PP、PETG等常用注塑材质的成型工艺要求，螺纹段位置做了局部加厚至3mm，避免旋盖时扭矩过大导致螺纹开裂，底部设置1.2mm高度的环形支撑脚，放置时能让罐体底部与接触面保持均匀间隙，避免底部平面因为注塑收缩出现放置不平的问题，同时环形支撑脚的接触面积经过核算，放置在倾斜5度以内的光滑平面上不会出现滑坠。

　　设计阶段还针对跌落场景做了结构强化，罐体上下两端的圆弧过渡半径设定为12mm，跌落时圆弧面能有效分散冲击能量，相比直角过渡的结构，1.2米高度自由跌落至水泥地面时的开裂概率降低60%以上；瓶口的螺纹起始端做了导向斜角设计，用户旋盖时不需要刻意对齐螺纹，只要轻压旋转就能顺利啮合，避免出现错牙、滑丝的问题。内部腔体做了无死角圆弧过渡，所有转角位置的圆角半径不小于3mm，灌装粘稠类液体时不会出现残留挂壁的问题，日常清洁时也能轻松冲洗到内部所有位置，不会因为清洁死角滋生细菌。考虑到随身放置的场景，壳体外侧没有突出的棱角结构，所有外露边都做了R0.5mm的圆角处理，放入包内时不会刮蹭包内的织物、纸质物品或者其他数码配件。

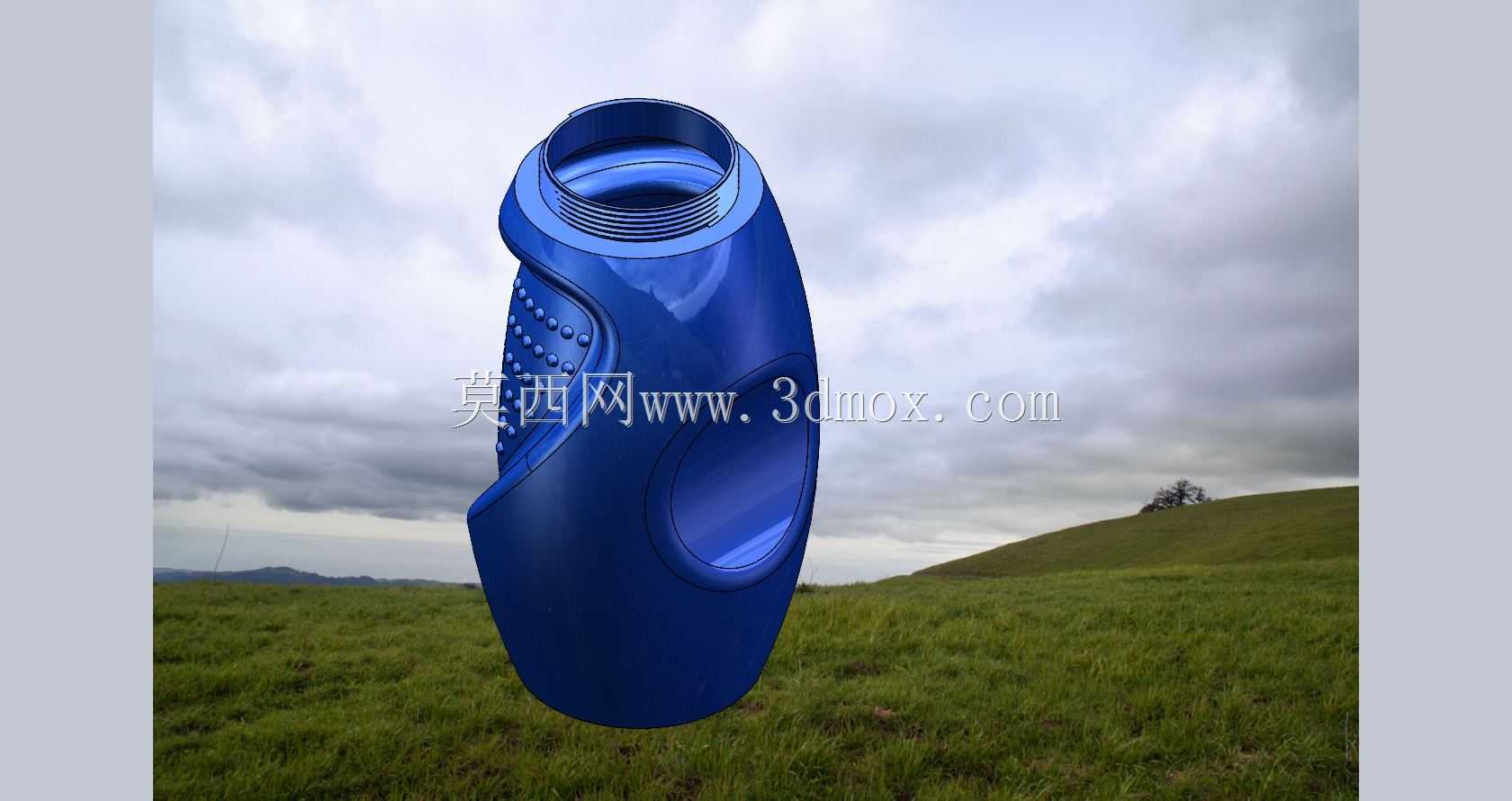

　　从建模逻辑来看，该模型采用曲面建模与实体建模结合的方式构建，首先绘制中心轴线的轮廓曲线，通过放样生成基础曲面后，对握持区域做曲面偏移调整形成内凹的握持面，再通过阵列命令生成侧面的防滑点状凸起，最后对所有边做圆角处理，模型的所有曲面都保持G2连续，导入渲染软件做材质效果时不会出现曲面折痕、破面的问题，也能直接导出为STEP格式用于模具加工的刀路编制，不需要额外做曲面修复。整个结构没有复杂的倒扣结构，仅需要采用简单的两板模即可完成注塑生产，侧面的防滑凸起沿着脱模方向做了0.5度的脱模斜度，不会出现粘模的问题，能有效控制量产时的模具成本与成型不良率。
