CA6140机床配套安装式电缆导向滑轮结构

　　这款滑轮结构主要适配普通卧式车床的线缆排布需求，在机床床身走线、拖链配套线缆移动场景中承担导向承托作用，避免电缆在设备往复进给运动中出现过度弯折、外皮摩擦破损的问题。日常车间加工场景里，车床的纵向、横向拖板会随加工行程持续移动，配套的动力电缆、信号控制线如果直接悬空垂落，很容易和床身导轨、切屑堆积区域发生剐蹭，长期运行下会出现线缆绝缘层磨损、线芯外露的安全隐患，这款滑轮就是针对这类走线痛点设计的导向承托部件。

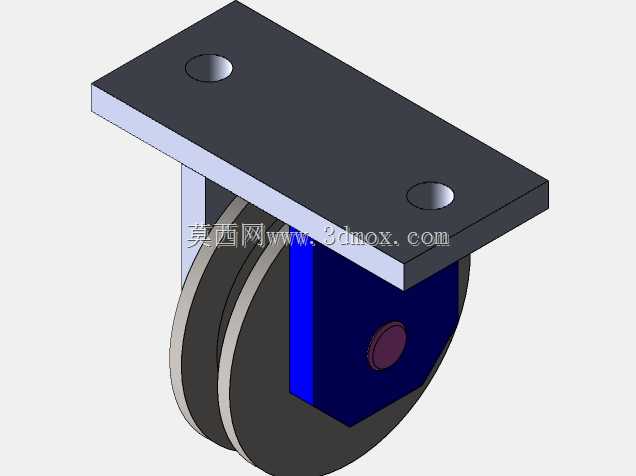

　　从结构组成来看，整套部件分为顶部安装支座、侧部支撑立板、滑轮本体、轮轴几个核心部分，没有冗余的复杂结构，完全围绕实用功能设计。顶部安装板为平板式结构，上面预留两个沉头安装孔，安装时可以直接通过螺栓固定在机床床身的预设安装面或者走线支架上，沉孔设计可以让螺栓头完全没入板内，不会突出板面干涉线缆滑动路径，安装板的厚度经过受力校核，能够承受滑轮满载时的线缆拉力，不会在长期受力下出现板面翘曲变形。侧部的两块支撑立板垂直焊接在安装板下方，两块立板的平行度公差控制在0.1mm以内，保证轮轴安装后不会出现偏斜，避免滑轮转动时出现卡滞、偏磨的问题。

　　滑轮本体采用中间带凹槽的轮体结构，凹槽的弧度匹配常用机床电缆的外径范围，线缆嵌入凹槽后不会在滑动过程中脱出轮体，轮体和轮轴之间预留了合适的转动间隙，装配时可以添加润滑脂降低转动阻力，保证线缆随拖板移动时，滑轮能够顺畅转动，把线缆和部件之间的滑动摩擦转化为滚动摩擦，大幅降低线缆外皮的磨损速率。轮轴的一端采用轴用挡圈限位，另一端和支撑立板过盈配合，不需要复杂的紧固件就可以实现可靠固定，日常维护时只需要拆下挡圈就可以更换滑轮或者补充润滑，维护操作十分简便。

　　设计过程中优先考虑了安装边界的适配性，顶部安装板的长宽尺寸控制在紧凑范围内，不会占用过多床身安装空间，两个安装孔的孔距匹配CA6140车床床身常见的预留安装孔位，不需要现场二次打孔就可以直接安装，降低现场改造的工作量。滑轮的外伸尺寸经过核算，保证轮体凹槽的中心位置和线缆走线路径完全重合，不会出现线缆偏磨轮缘的问题，整体结构的垂直高度也经过优化，安装后不会和拖板的移动行程发生干涉，即使拖板移动到极限行程位置，线缆也不会和滑轮支座发生剐蹭。

　　实际使用中，这类滑轮不仅可以用在车床的走线场景，也可以适配其他需要往复移动线缆的工业设备，比如自动化生产线的移动工位、起重设备的线缆导向等场景，只要安装面的孔距匹配、线缆外径在轮槽适配范围内都可以使用。结构上没有采用易损的复杂零件，所有板材和轮体都采用常用金属材料加工，加工工艺简单，普通的机加工车间就可以完成生产，备件采购和替换都十分方便，不需要定制特殊型材或者非标零件。轮体的转动阻力经过优化，即使是较粗的动力电缆搭在轮上，很小的牵拉力就可以带动滑轮转动，不会因为轮体卡滞导致线缆被拉扯变形，有效保护线缆内部的线芯，延长电缆的使用寿命，减少设备因为线缆故障导致的停机维护时间。
