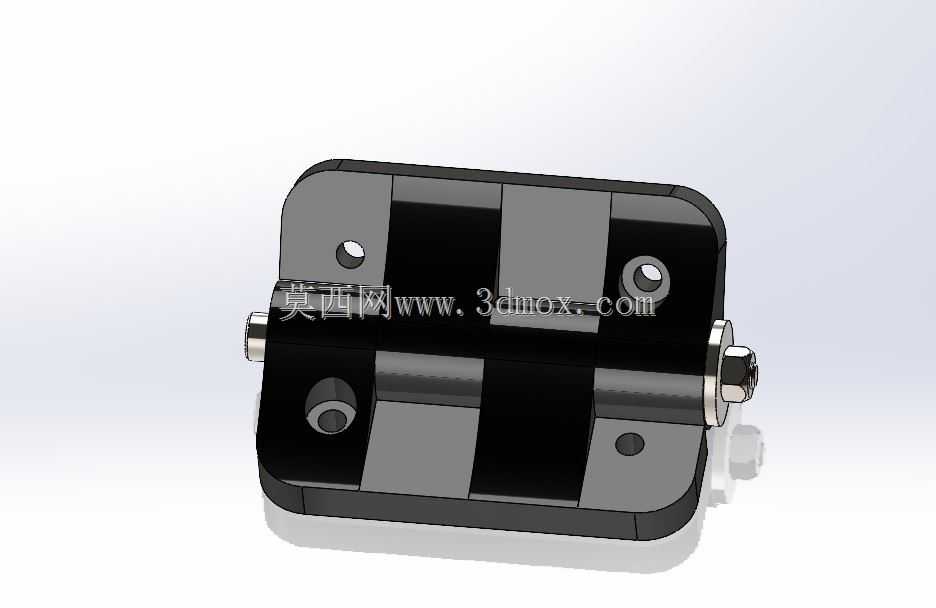

CA6140机床用重载合页铰链结构

　　这款铰接结构主要适配CA6140型普通车床的防护舱门、侧盖检修门的转动连接需求，在机床日常运行中承担防护部件的开合承载作用，同时也可迁移用于同规格工业设备的固定式防护门、可拆卸检修盖板的铰接场景，替代传统外露式合页在机床油污、切削液飞溅工况下易锈蚀、卡滞的问题。从实际使用场景来看，机床防护门需要频繁开合，日常操作中工人更换工件、调整刀具、清理切屑时都会反复触碰门体，加上车间内切削液喷淋、金属粉尘附着的恶劣工况，普通民用合页很容易出现转轴锈蚀、合页片变形的问题，这款结构在设计时就针对性做了全封闭转轴防护，转轴外侧加装了轴端挡圈与锁紧螺母，避免切削液和金属碎屑进入转动副间隙，长期使用也不会出现开合卡滞的情况。

　　结构设计上采用了双合页片对称布局，合页片主体做了圆角钝化处理，避免安装和使用过程中锐边划伤操作人员，每个合页片上预留了两个沉头安装孔，安装时螺栓头部可以完全沉入合页片平面内，不会突出表面勾挂工作服或者切削清理工具，适配M6规格的内六角圆柱头螺栓安装，安装孔的孔位公差按照H7级精度设计，和机床门体、床身的安装螺柱可以实现无间隙配合，避免门体开合时出现晃动偏移。转轴部分采用了台阶式轴结构，轴身和合页片的转动配合面预留了0.02mm的间隙，装配时可以填充低温润滑脂，进一步降低转动阻尼，轴端的锁紧螺母可以调整转轴的轴向间隙，使用一段时间后如果出现转动松旷，只需要微调螺母锁紧量就能消除间隙，不需要整体更换铰接件。

　　安装边界方面，这款合页闭合状态下整体厚度为18mm，展开最大开合角度可以达到155度，完全满足机床防护门全开后不干涉工件吊装、刀架操作的空间需求，合页片的长宽尺寸分别为62mm和38mm，安装时两个合页片的贴合面平面度控制在0.05mm以内，和门体、床身的安装面贴合后不会出现局部翘曲，单组合页的静态承载能力可以达到25kg，CA6140车床的单扇钢制防护门重量通常在15-20kg区间，单扇门安装两组该合页就可以满足长期承载需求，不会出现门体下沉、开合错位的问题。

　　从建模细节来看，所有的安装孔倒角、轴端退刀槽、合页片边缘圆角都做了完整还原，没有省略工艺结构，在做机床整体装配仿真时，可以直接调用该模型进行干涉检查，验证门体开合过程中是否会和床身导轨、刀架组件发生碰撞，不需要二次修改模型结构。转动副部分的配合关系按照实际装配约束设置，在做运动仿真时可以直接添加转动副约束，模拟门体开合的全过程，验证不同开合角度下的操作空间是否满足人机工程要求。不同于市面上常见的薄型合页，这款结构的合页片厚度达到了4mm，采用Q235钢板冲压后镀锌处理的工艺方案设计，模型中也还原了表面处理后的质感，在做设备渲染出图时可以直接使用，不需要额外调整材质参数。

　　实际选型替换时，如果用于其他型号的机床防护门，只需要核对安装孔位尺寸、门体厚度和开合角度需求即可，该结构的转轴直径为8mm，抗剪切能力可以满足大部分工业设备防护门的承载要求，不需要额外做强度校核。针对机床工况的特殊设计，比如转轴处的密封挡边，可以有效阻挡金属切屑进入转动间隙，日常维护只需要每半年在转轴注油孔处加注一次机油即可，维护成本远低于普通外露式合页。在做机床改造、防护门升级的项目中，这款结构可以直接替换原有老化损坏的合页，不需要重新在床身或者门体上打孔，安装孔位和CA6140车床原厂合页的孔位完全一致，大幅降低现场改造的工作量。
