带挂耳扁口导流漏斗结构设计

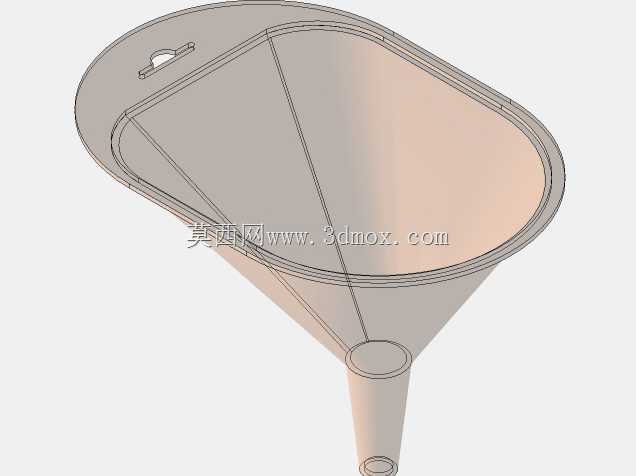

　　这款扁口带挂耳的导流漏斗，主要面向小口径容器的液体、粉体分装加注场景设计，在车间日常油品加注、实验室试剂分装、小型加工工位的粉料转移环节都能适配。区别于常规圆形漏斗，它的进料端采用扁椭圆形敞口设计，敞口边缘做了双层卷边强化，既提升了敞口的抗形变能力，也能在临时倚靠容器口时减少刮蹭，避免加注过程中敞口边缘割伤操作人员手部。漏斗的导流锥段做了渐变壁厚设计，靠近敞口端的壁厚略厚，能够承受加注时物料的冲击以及临时放置的外力，靠近出料口的位置壁厚均匀收薄，保证出料流速稳定，不会出现物料挂壁残留的问题。出料口采用直段圆管设计，直段长度控制在合理范围，插入目标容器口时能够形成稳定的定位，不会因为加注时的晃动导致出料口偏移洒漏。

　　敞口位置集成的一体式挂耳，是设计时结合工位实际使用需求增加的结构，挂耳上预留的挂孔可以直接挂在工位旁的挂钩、工具架侧边上，不用额外配置放置托盘，使用完之后直接悬挂沥干，减少工位台面的占用，也能避免漏斗内壁残留的液体滴落到台面上造成污染。从安装适配边界来看，扁椭圆形敞口的长轴尺寸适配大多数方形、宽口的临时接料容器，短轴尺寸也能覆盖常规圆形油桶、试剂瓶的加注口对位需求，出料口的外径尺寸适配常见的小口径瓶口、设备注油口，不需要额外搭配转接头就能完成加注作业。设计过程中针对导流锥面的倾斜角度做了反复验证，角度过陡会导致物料流速过快，加注时容易在目标容器内产生飞溅，角度过缓则会导致粉体、高粘度液体挂壁，残留量过高造成物料浪费，

　　最终确定的锥面角度能够兼顾不同流动性物料的导流需求，不管是低粘度的机油、清洗剂，还是流动性一般的塑料颗粒、金属粉末，都能顺着锥面顺畅滑落到出料口，不会在锥面形成堆积。敞口边缘的卷边结构除了强化结构强度之外，还做了微小的外翻角度，当需要把漏斗临时搭在大口径容器边缘使用时，外翻的卷边能够卡在容器口沿，不需要操作人员全程手扶就能完成加注作业，降低单人操作的劳动强度。挂耳和敞口的连接位置做了圆弧过渡，没有尖锐的棱角，悬挂受力时不会出现应力集中导致挂耳断裂的问题，即使长期悬挂、频繁拿取使用，连接位置也不会出现开裂。整个漏斗的内壁做了顺滑过渡处理，锥面和出料直段的连接位置没有台阶、接缝，物料流过时不会产生阻滞，清洁的时候也能直接冲洗，

　　没有残留物料的死角。在实际车间使用场景中，这类漏斗经常被用于设备维保时候的润滑油加注，以往的圆形漏斗敞口小，加注时油桶倾斜角度稍大就容易洒到设备外壳上，这款扁口敞口的设计能够更好地贴合油桶的出油口，加注过程中油品完全顺着漏斗内壁流入设备注油口，不会出现洒漏。在小型零件加工的工位上，用来转移切削液、打磨产生的金属粉末时，扁敞口也能更好地承接从工位台面扫入的物料，不会像圆口漏斗那样容易把物料扫到外面。出料直段的尺寸经过匹配，能够直接插入大多数工业设备的注油嘴、小型储液罐的进料口，加注过程中不需要额外扶持对位，单人就能完成大桶物料向小容器的分装作业。结构上没有多余的复杂特征，整体一体成型，没有拼接缝隙，长期接触各类油品、清洗剂也不会出现渗漏的问题，抗形变能力足够，即使偶尔被掉落到工位上的小型零件砸到，也不会出现凹陷变形影响后续使用。
