日产4.5升排量发动机排气集管密封法兰

　　这款适配日产4.5升排量机型的集管法兰，核心应用场景集中在大排量自然吸气发动机的排气歧管与缸盖排气侧的接合位置，是排气系统密封链路里的核心承压密封零件，日常工况下需要持续耐受排气行程带出的高温脉冲气流，同时抵消缸盖与歧管因热膨胀系数差异产生的微量形变，避免高温高压废气从接合面泄漏，影响发动机排气效率与舱内安全。从实际装车用途来看，这类法兰并不承担结构载荷传递的作用，核心功能是通过自身的结构形变补偿接合面的平面度误差，配合密封涂层填充微观间隙，在发动机全工况转速区间内维持稳定的密封性能，既要避免废气外泄导致的氧传感器检测数据失准，也要防止外部空气被吸入排气道造成三元催化器转换效率下降。从产品功能特性上看，

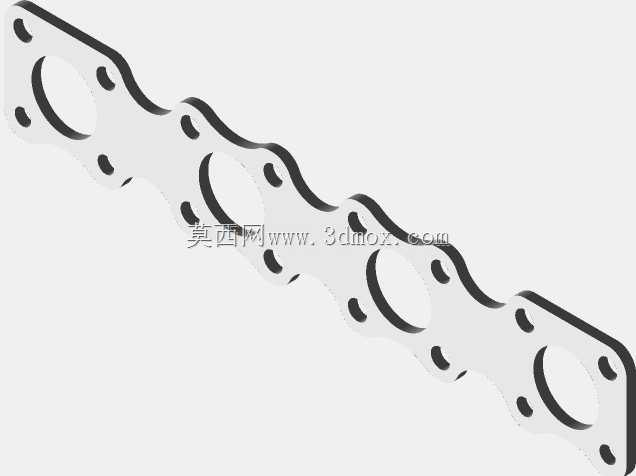

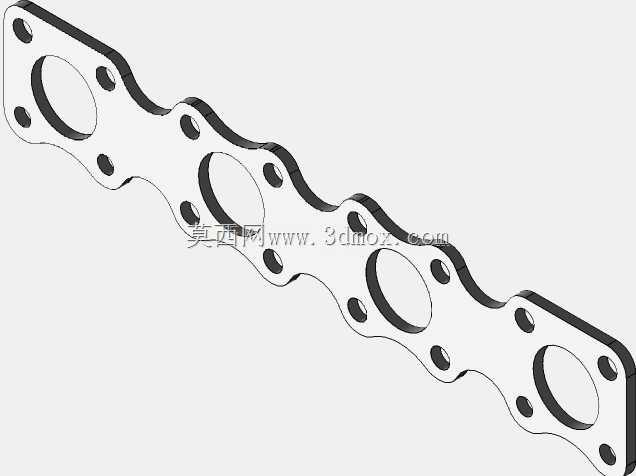

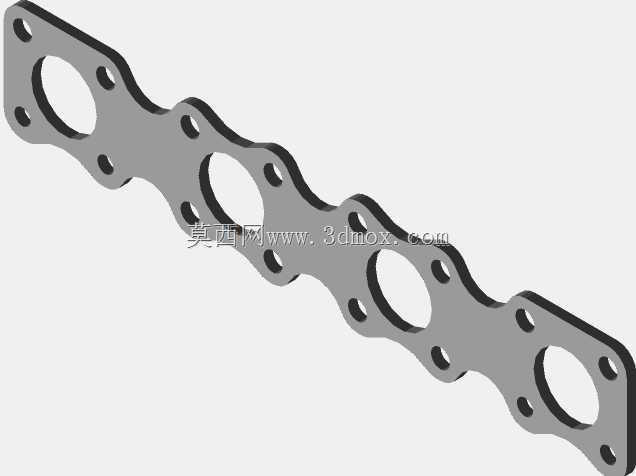

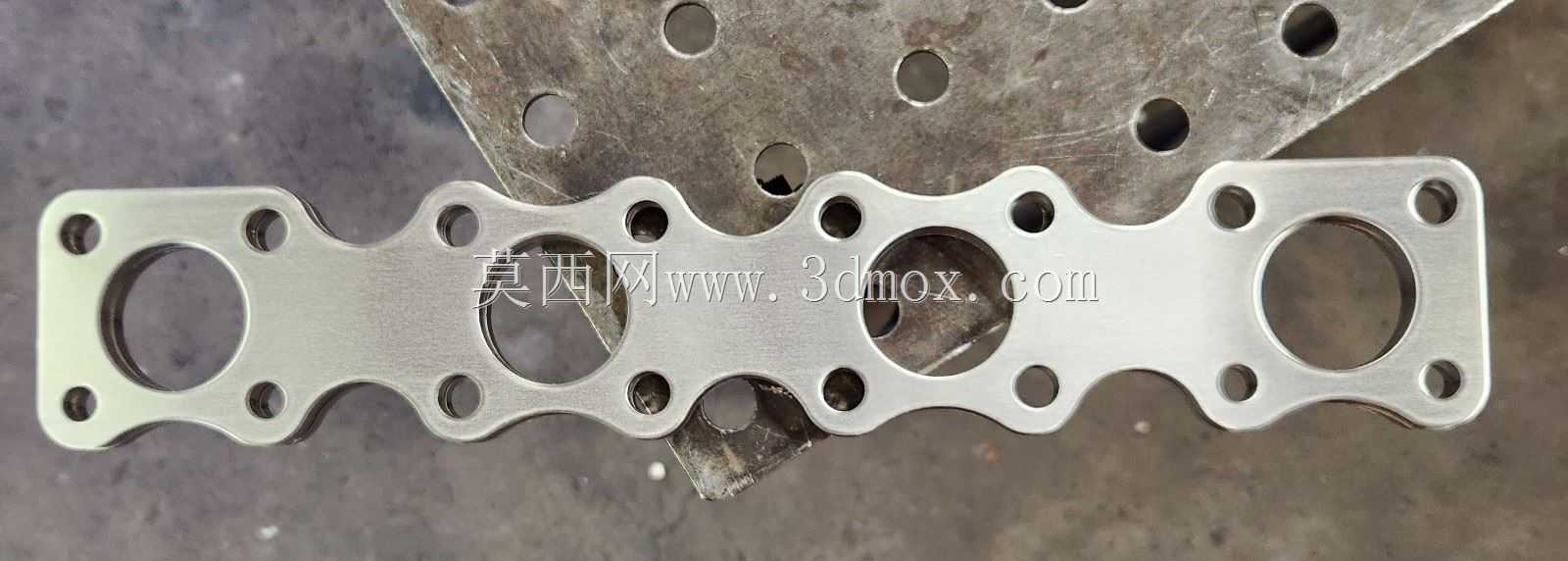

　　该法兰采用1/4英寸厚度的不锈钢板材冲压成型，材质本身具备优异的高温抗氧化性能与弹性形变能力，长期在800摄氏度左右的排气高温环境下工作不会出现过度退火导致的密封压力衰减，相比传统的石棉复合垫片或纯铜垫片，不锈钢材质的抗疲劳寿命更长，在发动机反复冷热循环的工况下，不容易出现冲蚀、击穿的失效问题。法兰本体沿长度方向依次布置四个大直径通孔，对应直列四缸布局的四个排气道出口，每个大孔周边对称布置两个小直径螺栓过孔，用于穿过缸盖与排气歧管的连接螺栓，通过螺栓的预紧力将法兰压紧在两个接合面之间。设计阶段首先需要匹配缸盖排气侧的接合面轮廓，四个大孔的中心距必须严格对应缸盖排气道的排布间距，孔径要略大于排气道内径，

　　避免法兰边缘遮挡排气道造成排气阻力上升，同时大孔的翻边或者冲压成型的密封筋位置，要完全落在接合面的密封带范围内，保证压紧后密封筋能完整压合在两侧平面上。螺栓过孔的位置度公差需要控制在±0.1mm以内，避免安装时出现孔位错位导致螺栓无法穿入，或者法兰被强行拉扯产生内应力，在高温工作时出现应力开裂。法兰的外轮廓采用波浪形收边设计，并非规则的矩形结构，这种设计一方面是为了避让缸盖周边的附件安装位，比如火花塞安装座、缸盖螺栓凸台、水温传感器安装位等，避免法兰安装时与周边零件产生干涉，另一方面波浪形的轮廓可以让法兰在受热膨胀时，各个位置的形变可以沿着轮廓的曲线方向释放，减少整体的热应力集中，避免法兰出现翘曲变形。安装边界方面，

　　该法兰的整体长度需要匹配四缸排气道的总排布宽度，宽度方向不能超出缸盖排气侧的接合面边缘，同时要给歧管侧的安装法兰留出足够的压紧接触面积，螺栓预紧时需要按照对角顺序逐步拧紧，预紧力矩要控制在材质允许的范围内，避免力矩过大导致法兰被压溃产生永久变形，或者力矩不足导致密封压力不够出现漏气。在建模过程中，需要重点还原法兰的板材厚度特征，以及每个孔位的相对位置、密封筋的冲压凸起结构，还有外轮廓的波浪形曲线，不能简单用矩形轮廓替代，因为实际装车时外轮廓的避让结构直接决定了零件能否顺利安装。另外，法兰上的所有孔位都需要做去毛刺处理的结构示意，避免安装时毛刺刮伤缸盖或者歧管的接合平面，影响密封效果。这类法兰在售后维修市场与发动机改装领域都有广泛应用，改装场景下往往会搭配高性能排气歧管使用，此时对法兰的平面度要求更高，通常需要在冲压完成后做额外的平面校平处理，保证压紧后的密封可靠性，避免高负荷工况下出现排气泄漏导致的动力损失。
