卧式9加仑高压储气储液罐体结构

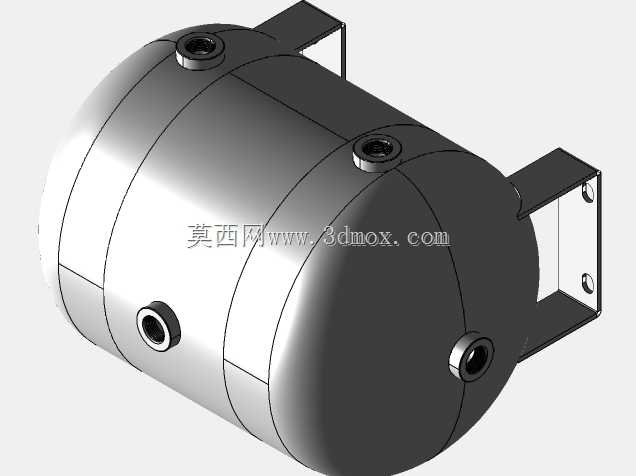

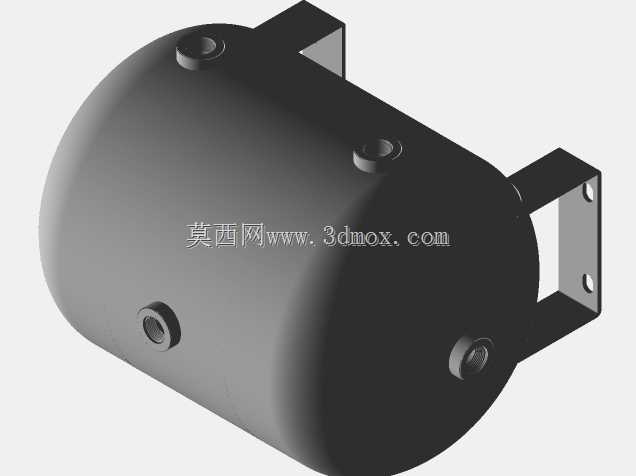

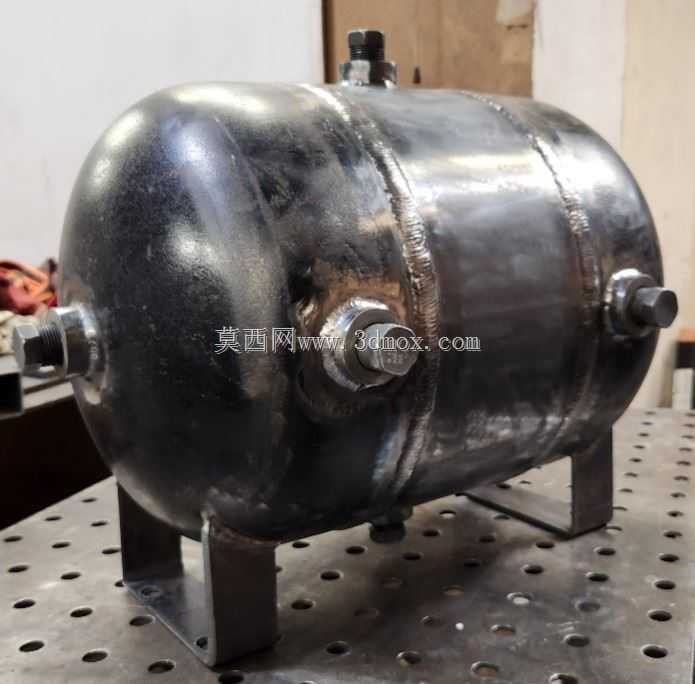

　　这类卧式小型承压储罐在工业现场的应用场景十分广泛，常见于小型气动系统的气源缓冲、小型液压站的蓄能稳压、移动式空压机的配套储气单元，也可作为小型流体输送系统中的中间储液单元，在汽修门店、小型机加工车间、移动式工程设备、实验室流体管路系统中都能见到同类结构的身影。不同于大型立式储罐的落地安装逻辑，这款9加仑容量的卧式罐体采用两端冲压封头与中间直筒段环缝焊接的结构，整体重心更低，配套的两个折弯成型支脚直接焊接在罐体直筒段下部，安装时不需要额外搭建大型支撑框架，直接通过支脚上的安装孔锁付在设备机架或者安装平台上即可，适配空间局促的设备集成场景。

　　从实际用途来看，这款罐体额定承压能力对应600PSI的工作压力，适配2英寸SCH40规格的配套管路接口，可兼容压缩空气、低压液压油、惰性工业气体等多种流体介质的存储需求，在气动系统中可以抵消空压机往复工作产生的压力脉动，稳定输出端的气压值，减少空压机的频繁启停频次；在小型流体输送系统中，可作为缓冲容器平衡泵组工作带来的流量波动，避免下游管路出现水锤或者压力冲击。罐体上的接口布局经过实际工况验证，顶部预留的接口可安装安全阀、压力表或者排气阀，侧部的接口作为进出流体的主通路，端部的接口可用于排污或者安装液位检测元件，不需要后期在罐体上额外开孔焊接，降低现场改造的承压风险。

　　设计思路上，这款罐体完全遵循小型压力容器的常规设计逻辑，直筒段采用卷圆焊接成型，两端封头采用标准椭圆封头冲压成型，相比平盖封头可以在同等壁厚下承受更高的工作压力，降低罐体整体重量。环缝焊接位置避开了支脚的焊接区域，避免焊接应力集中叠加影响罐体结构强度，支脚采用钢板折弯成型，焊接位置对应直筒段的下部受力区域，安装后罐体的重心落在两个支脚的支撑区间内，即使在设备移动产生振动的工况下也不会出现倾翻风险。罐体所有接口都采用内螺纹或者焊接法兰的连接形式，适配常规工业管路的连接标准，不需要额外制作转换接头。

　　从安装边界来看，罐体整体为卧式圆柱结构，安装时需要预留的横向空间要大于罐体总长度，两侧要留出足够的管路安装操作空间，顶部要预留压力表、安全阀的安装与维护空间，下部支脚的安装孔位间距经过匹配常规小型设备机架的安装尺寸，安装面的平面度要求不高，即使是普通的型材焊接机架也可以直接安装，不需要额外加工高精度安装平面。罐体的壁厚选择完全匹配600PSI的工作压力要求，焊接完成后需要经过水压试验验证无渗漏才能投入使用，表面的金属原色处理不需要额外做涂装，适合在室内干燥的工业环境下使用，如果用于潮湿或者户外场景，只需要在外部增加防锈涂装即可，不需要改动主体结构。

　　在实际选型适配过程中，这类小型承压储罐的优势在于集成度高，不需要现场制作焊接，直接采购成品就可以接入管路系统，相比现场自制的罐体，其承压能力、焊接质量都经过标准化验证，不会出现自制罐体常见的焊缝渗漏、承压不足的问题。对于三维建模从业者来说，这类罐体的建模过程需要重点关注封头的曲面成型尺寸、焊缝位置的预留、支脚的安装角度、各个接口的相对位置尺寸，确保建模完成后导出的工程图可以直接用于生产加工，各个接口的螺纹规格、管路通径都要和实际选型的标准件匹配，避免出现安装干涉的问题。在做设备整体装配时，要注意罐体的安装位置不能和其他运动部件产生干涉，同时要预留足够的维护空间，方便后续定期打开排污阀排出罐体内部积存的冷凝水或者杂质，延长罐体的使用寿命。
