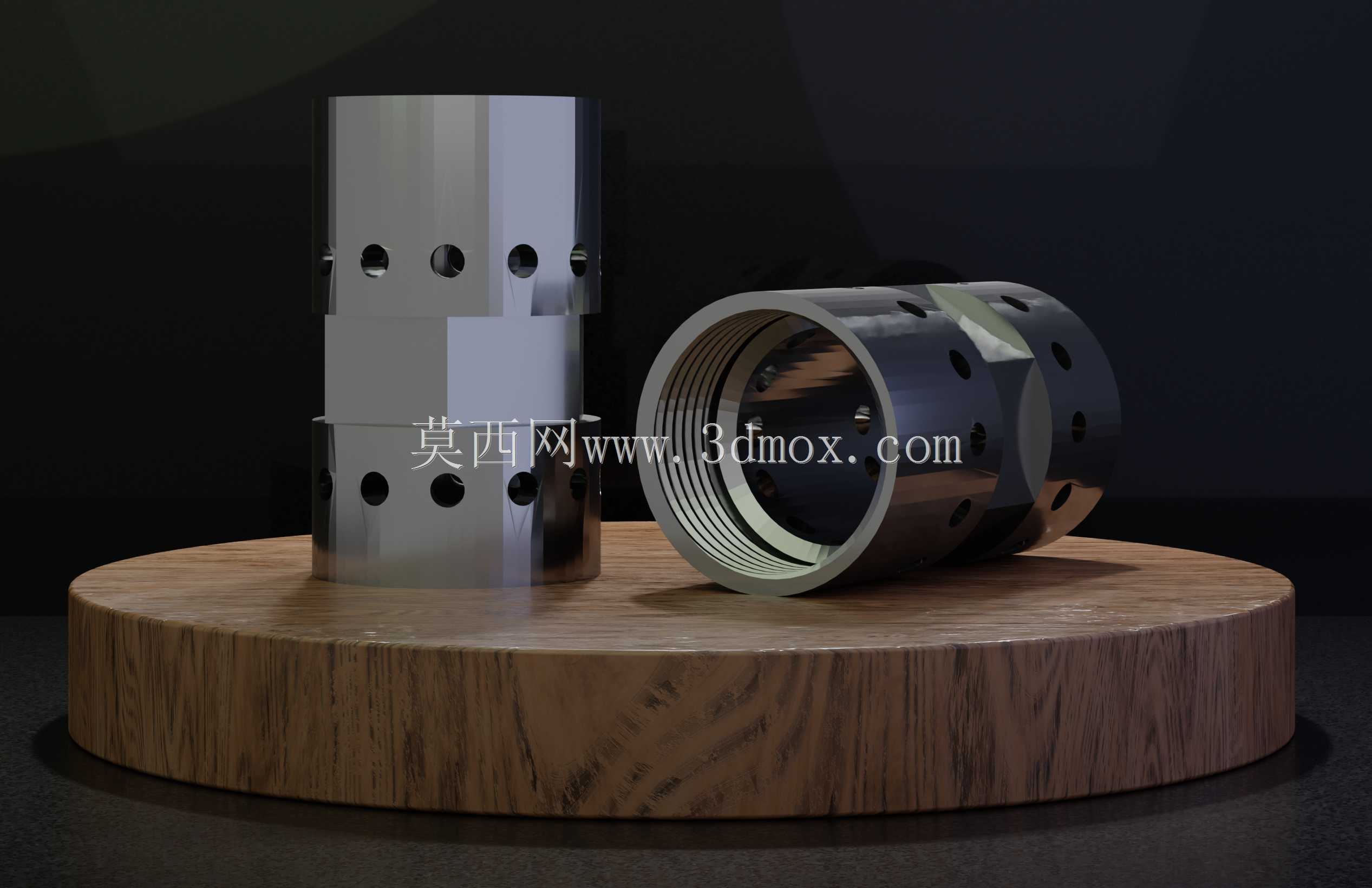

303不锈钢AR15筒形锁紧连接螺母

　　在轻武器结构装配体系中，筒形螺母是承担枪管与上机匣同轴定位、周向锁紧的核心受力连接件，其加工精度、材料性能直接影响整枪的射击精度与结构可靠性，本次建模的303不锈钢材质筒形螺母，正是针对AR系列枪械的装配需求完成的参数化结构设计。从实际应用场景来看，该类螺母主要适配AR15系列步枪的枪管节套与上机匣的连接工位，装配时需配合专用扭矩扳手完成规定预紧力加载，既要保证枪管与机匣的同轴度误差控制在0.02mm以内，还要承受连续射击过程中产生的轴向后坐冲击、周向扭转振动，避免出现连接松动导致的精度偏移问题。设计过程中首先围绕安装边界做了尺寸链校核，螺母整体为中空圆柱结构，内孔加工有连续梯形传动螺纹，用于和枪管尾部的外螺纹段旋合配合，

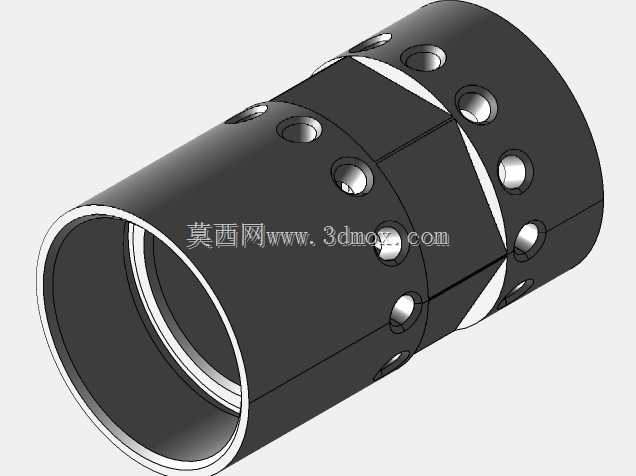

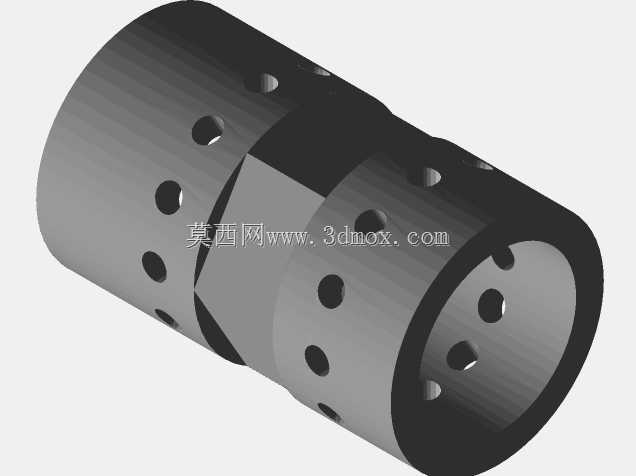

　　外圆柱面沿周向均匀分布多组径向通孔，这些孔位一方面用于装配时插入专用锁紧销传递扭矩，另一方面可在连续射击过程中辅助散热，降低螺纹副因高温膨胀出现的卡滞风险。螺母中段设计有外六角定位凸台，凸台的对边尺寸严格匹配上机匣的定位槽尺寸，装配后可限制螺母的周向转动自由度，配合端面的防松垫片实现双重防松效果，避免射击振动导致的螺纹回松。材料选用303易切削不锈钢，是考虑到该类零件加工过程中需要完成高精度内螺纹磨削、外圆精车、端面研磨等多道工序，303不锈钢中添加的硫元素可大幅提升切削加工性能，同时保证零件具备足够的抗拉强度、耐腐蚀性能，适应不同温湿度环境下的使用需求，不会因长期存放出现锈蚀卡滞问题。从结构细节来看，螺母的两端端面均设计有0.

　　2mm的倒角，既可以去除加工过程中产生的锐边毛刺，避免装配时刮伤配合零件的表面涂层，也能引导螺纹顺利旋合，降低装配时的对位难度。内螺纹的公差带选用6H级精度，和枪管外螺纹的6g级精度形成间隙配合，既保证旋合过程顺畅无卡滞，又能控制螺纹副的配合间隙在合理范围内，避免间隙过大导致的枪管晃动问题。外圆表面的径向孔位采用等角度分布设计，相邻孔位的中心夹角为60度，共设置两排共12个通孔，孔口均做了0.1mm的倒角处理，避免应力集中导致孔位边缘在冲击载荷下出现裂纹。建模过程中对所有配合面都做了形位公差标注，包括内螺纹轴线与外圆柱面的同轴度公差、两端端面相对于螺纹轴线的垂直度公差、六角凸台的对称度公差，

　　这些公差要求直接对应零件实际加工时的工艺控制要点，比如同轴度公差需要在数控车床上一次装夹完成内螺纹和外圆的加工才能保证，垂直度公差则需要通过端面磨削工序来实现。在实际选型替换时，该螺母的轴向安装长度需要匹配对应长度的护手组件，若选用自由浮置式护手，螺母的端面需要和护手的定位端面保留0.1mm左右的间隙，避免护手受力传递到枪管上影响射击精度；若选用传统固定式护手，则需要保证螺母的外圆和护手的内孔留有足够的装配间隙，方便护手的拆装维护。此外，螺母的表面处理采用喷砂钝化工艺，既可以消除加工过程中产生的表面残余应力，也能在不锈钢表面形成一层致密的钝化膜，提升零件的抗锈蚀能力，同时哑光的表面质感也能避免使用过程中出现反光问题。从受力角度分析，该螺母在锁紧状态下需要承受不低于80N·m的预紧扭矩，连续射击时的轴向冲击力峰值可达15kN，因此建模时对螺纹牙底的圆角做了优化设计，将牙底圆角设置为R0.15mm，可有效分散螺纹根部的应力集中，提升零件的疲劳寿命，避免在多次反复拆装、连续射击后出现螺纹滑牙、断裂等失效问题。
