可拆卸全铝超轻型多用途运输拖车结构

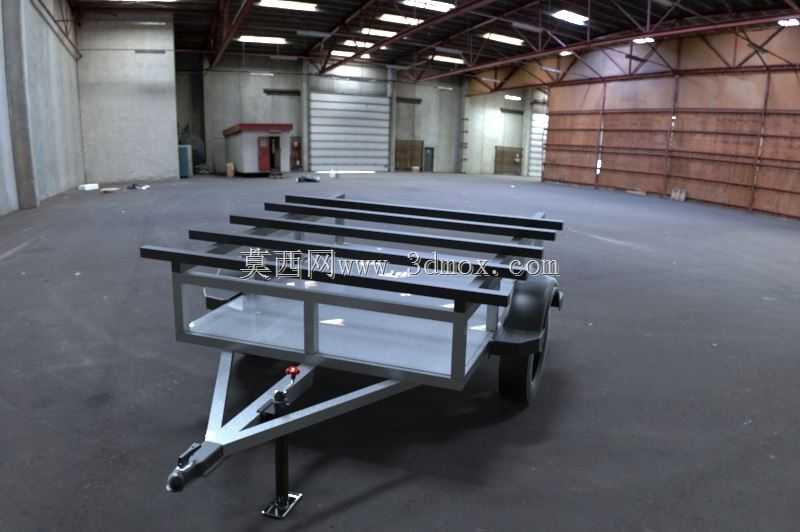

　　这款全铝材质的轻型拖挂结构，核心面向短途零散物料转运、户外作业装备拖带、小型工坊工件周转这类高频轻载场景，区别于传统钢制拖挂的笨重属性，从车架主梁到承载甲板全部采用铝合金型材焊接成型，整备质量控制在同尺寸钢制拖车的三分之二左右，普通家用小型乘用车即可完成牵引，无需大排量牵引车辆适配，适配城郊建材配送、户外露营装备转运、厂区内轻型工件跨车间转运等多种实际使用场景。

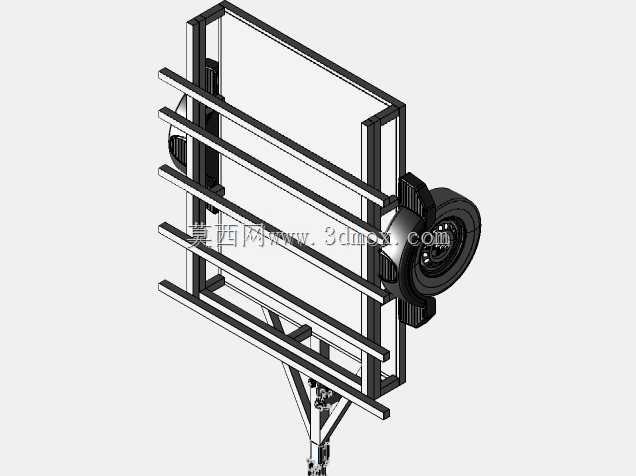

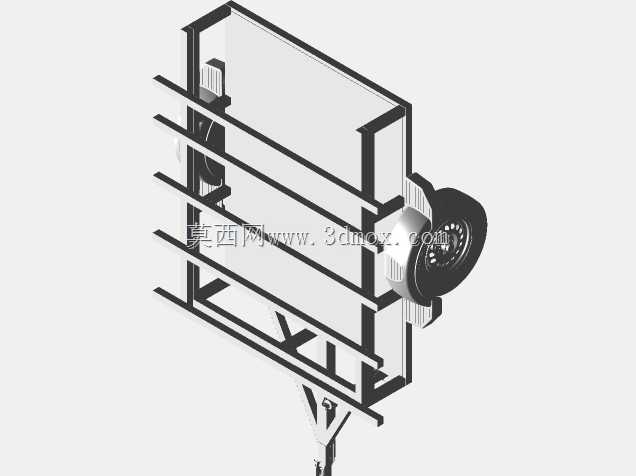

　　结构设计上采用模块化拆分思路，前端三角牵引架集成了牵引连接头、驻车支撑腿与信号接线预留位，牵引连接头采用通用型球头连接结构，匹配市面绝大多数民用车辆后置牵引钩的安装尺寸，驻车支撑腿采用可折叠旋转结构，非使用状态可向上翻折贴合牵引架主梁，不会额外增加行车过程中的通过性阻碍，牵引架与主承载框架之间采用螺栓加焊接的复合连接形式，既保证牵引过程中的力矩传递可靠性，也可在需要大尺寸装载时快速拆卸牵引架，适配特殊场景下的短距离移位作业。主承载框架采用纵横梁交错的桁架式结构，纵向主梁采用矩形铝合金型材，横向承载梁采用等间距排布的中空铝型材，在保证整体抗扭刚度的前提下尽可能削减非必要的材料冗余，框架两侧预留了通用绑带挂孔，可快速绑定货物固定绑带，避免运输过程中物料滑移。

　　承载甲板采用可拆卸式全铝平板设计，平板与下方横向梁之间采用快拆螺栓连接，用户可根据实际装载需求快速更换甲板形式——运输零散小件时铺装全封闭铝平板避免物料掉落，运输长尺寸型材、管材时可拆除平板直接利用横向梁作为承载支撑，拓展装载尺寸边界，甲板表面做了防滑纹理处理，雨天或者带水工件转运时也能保证摩擦力，减少物料滑动风险。行走部分采用单轴双轮布局，轮组安装位预留了通用轮毂的安装法兰，可根据实际载重需求更换不同载荷等级的轮胎与轮毂，轮拱位置采用圆弧过渡的铝合金护板，既避免行车过程中车轮带起的泥水溅到装载货物上，也不会超出车身整体宽度，满足道路通行的尺寸规范要求。

　　从安装边界尺寸来看，整体宽度控制在常规道路通行的1.8米限值以内，总长度不含牵引架的部分为2.4米，牵引架伸出长度为0.8米，整体高度从地面到甲板平面为0.5米，装卸货物时无需大幅度抬升，单人即可完成50公斤以内工件的装卸作业，车架底部预留了边灯、反光标识的安装位，可直接加装符合道路行驶要求的信号装置，满足公开道路短途牵引的合规要求。车架所有焊接位置都做了焊后打磨与阳极氧化处理，避免铝合金焊接位置出现应力腐蚀，长期户外使用也不会出现锈蚀掉漆的问题，相比传统钢制拖车需要定期做防锈涂装维护，全铝结构的后期维护成本几乎可以忽略，仅需定期检查连接螺栓的预紧力与轮胎气压即可正常使用。

　　在实际工况适配中，这款结构可根据使用场景灵活拓展附加组件，比如在甲板周边加装可拆卸护栏即可运输散装颗粒物料，加装顶部支架即可固定皮划艇、露营帐篷这类户外装备，拆除甲板后也可作为小型工程机械的拖挂底盘，搭载发电机、焊机这类移动式作业设备，适配维修、户外施工等流动作业需求。设计过程中充分考虑了民用场景的使用痛点，没有采用复杂的液压或者电控结构，全部采用纯机械连接形式，普通用户借助基础扳手工具即可完成组件更换与日常维护，不会出现复杂结构故障导致的无法使用问题，牵引架位置还预留了手刹联动机构的安装位，可根据使用需求加装机械式手刹，在坡道驻车时提供额外的制动力，避免溜车风险。
