分体式双摄FPV航拍摄像头结构设计

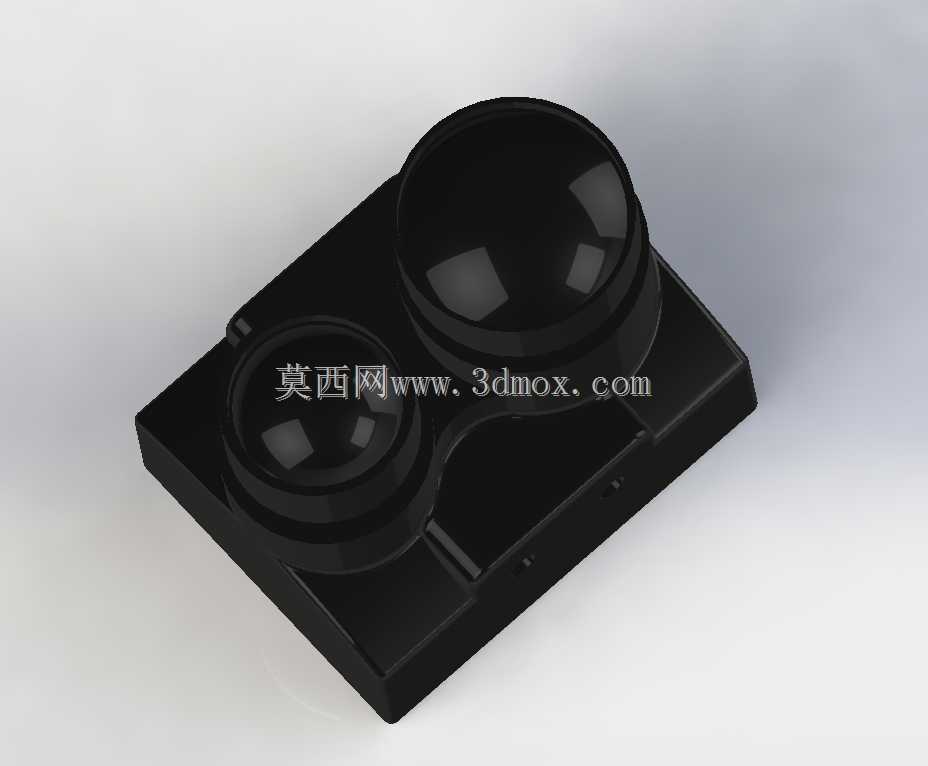

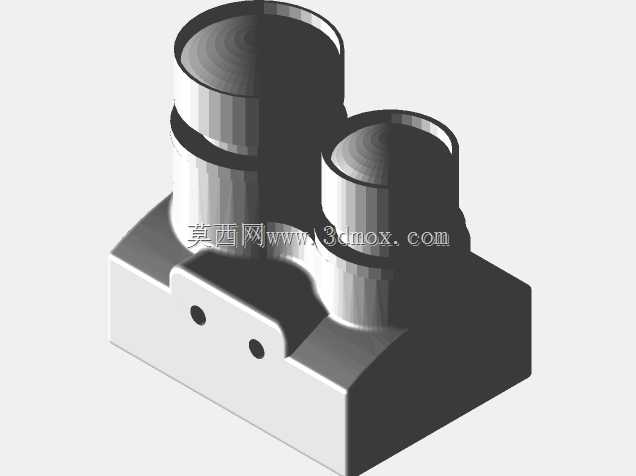

　　这款分体式双摄FPV影像采集部件，主要适配穿越机、固定翼航模以及小型工业巡检无人机的视觉采集需求，在实际应用场景中，既可以为飞手提供第一视角飞行的实时画面反馈，也能通过双镜头的视场搭配，兼顾广角飞行视野与局部目标的清晰捕捉，解决单镜头FPV设备无法同时覆盖大视场巡航与目标细节观测的痛点。从结构设计逻辑来看，整体采用上下叠放的双镜筒布局，两个独立光学镜筒集成在同一主体基座上，镜筒外壁设置多圈环形凸筋，一方面是强化镜筒与基座的连接强度，避免飞行过程中高频振动导致镜筒偏移光轴，另一方面也能在装配时为镜头调焦提供防滑的操作位，调试时无需额外工具即可手动旋转镜筒完成焦距微调。主体基座采用一体化注塑成型的结构设计，

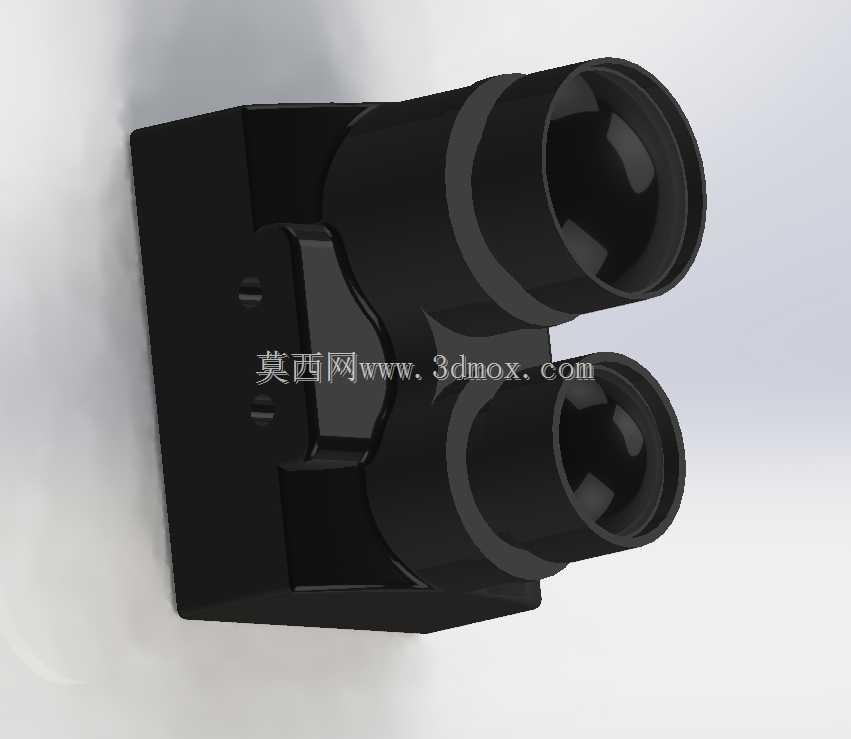

　　背部预留标准的航模设备安装孔位，安装边界控制在适配20mm至30mm间距的飞控安装栈，无需额外定制转接件即可直接固定在多数穿越机的机头安装位，整体外形做了圆弧切角处理，能够降低高速飞行时的风阻，同时避免尖锐棱角在炸机时对机身其他部件造成二次磕碰损伤。在功能特性层面，双镜头的光轴平行度在设计时做了严格的公差约束，装配后两个镜头的成像画面拼接偏差控制在0.5度以内，既可以单独输出两路画面分别传输给图传与录制设备，也能通过配套的处理板实现画面拼接输出更广视角的航拍素材。基座内部预留了电路板与接线的容纳腔，腔体边缘设置走线槽与压线结构，能够避免飞行过程中线材晃动拉扯镜头排线导致的接触不良问题，外壳的接缝处做了错位止口设计，

　　能够阻挡户外飞行时的灰尘与零星溅水进入设备内部，提升复杂工况下的运行可靠性。从实际选型适配角度，这款部件的重量控制在航模航拍设备的合理区间，不会给小型穿越机带来过多的负载负担，安装时仅需匹配对应孔位的螺丝即可完成固定，接线端预留标准的3pin航模接口，能够直接适配市面上主流的图传与飞控设备，无需额外改线。设计过程中针对航模设备常见的炸机冲击场景，在镜筒与基座的连接位置做了加厚处理，镜筒前端预留了镜头保护镜片的安装槽，用户可自行加装钢化保护片，避免镜头直接接触硬物造成刮花。整体结构没有冗余的装饰性设计，所有外形特征都服务于功能实现与安装适配，比如基座侧面的凹陷结构，既是注塑成型时的拔模限位结构，也能作为拆卸时的受力位，

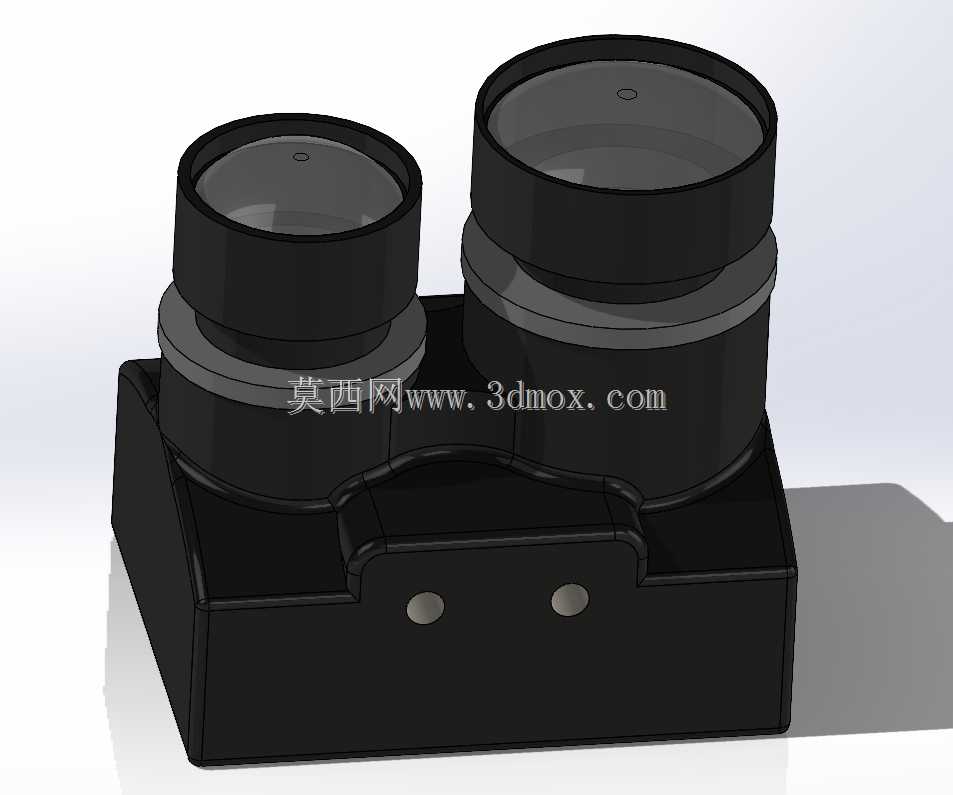

　　方便维修时拆开外壳更换内部元件。双镜头的布局没有采用常见的左右并排设计，而是选择上下叠放的形式，能够压缩设备的横向宽度，适配机头空间狭窄的小型穿越机安装需求，同时上下排布的镜头在飞行过程中，上方镜头可负责前上方的视野观测，避开飞行路径上的障碍物，下方镜头可兼顾前下方的地面目标观测，更贴合FPV飞行时的实际视觉需求。在尺寸边界上，整体宽度控制在30mm以内，高度不超过40mm，纵深尺寸适配多数航模机头的安装空间，不会突出机身过多影响飞行稳定性，外壳边缘做了1mm的圆角过渡，既能够降低应力集中避免摔落时外壳开裂，也能减少飞行时的风切噪音。
