美光16Gb DDR5 SDRAM存储芯片封装结构

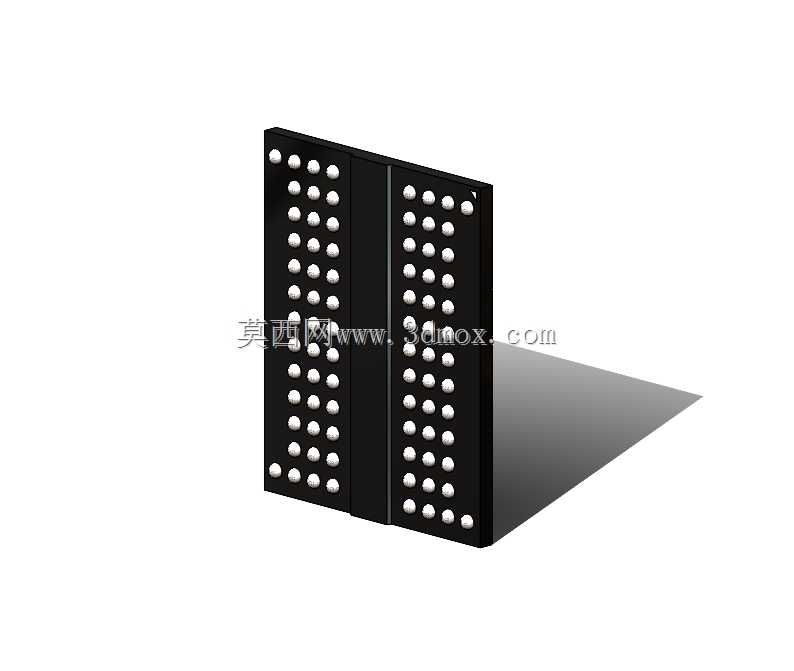

　　这款DDR5 SDRAM存储颗粒采用BGA球栅阵列封装形式，从三维结构上可以清晰看到底部规整排布的锡球触点，这类触点布局完全遵循JEDEC固态技术协会制定的DDR5内存颗粒物理规范，能够直接适配主流PCB板卡的焊盘设计，不需要额外做转接处理。在实际工程应用中，这类存储颗粒是消费级台式机内存、笔记本内存、服务器内存模组、工业控制板载存储、嵌入式计算设备存储扩展的核心元器件，承担着处理器运算过程中临时数据高速读写的功能，相比上一代DDR4颗粒，单颗容量密度提升的同时，工作电压进一步降低，数据传输带宽也有明显跃升，能够满足高负载计算场景下的内存带宽需求。

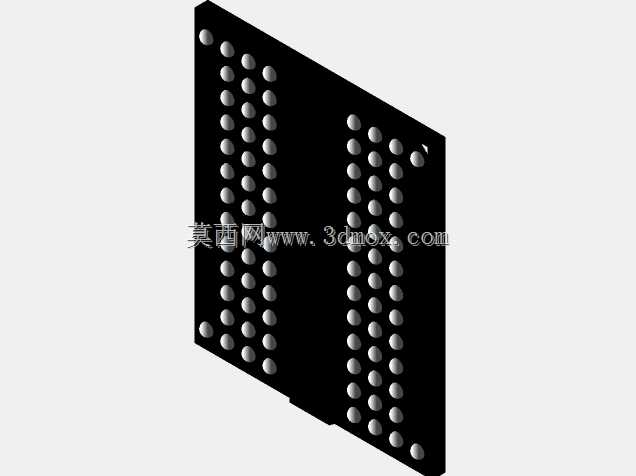

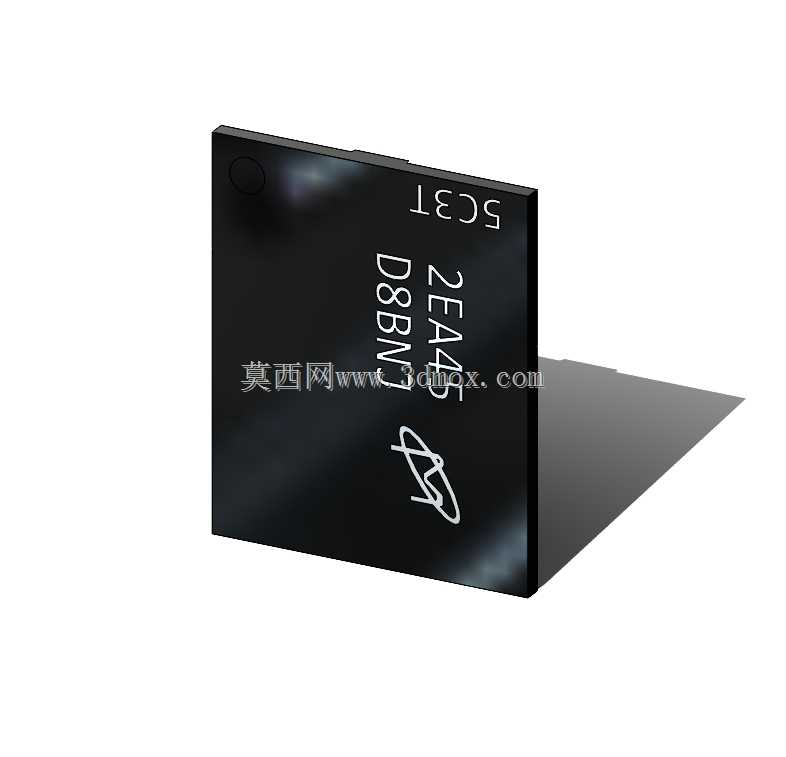

　　从结构设计角度看，这款颗粒的封装本体采用黑色环氧树脂塑封工艺，本体边缘做了微小的倒角处理，避免生产转运过程中边角崩裂损伤内部硅片；底部锡球采用矩阵式排布，预留了固定的定位标识角，对应PCB焊盘上的一号引脚定位点，能够有效避免SMT贴片过程中出现芯片贴反的工艺问题。锡球的直径、相邻锡球的中心间距都严格符合行业通用标准，不管是采用回流焊工艺批量贴片，还是小批量手工焊接做原型验证，都能匹配通用的钢网开孔参数，不需要单独定制特殊规格的焊接治具。

　　在安装边界层面，这款颗粒的封装厚度控制在常规内存颗粒的标准范围内，安装到PCB板上之后，整体突出板面的高度不会和常规高度的内存散热马甲产生干涉，不管是做带散热片的台式机内存模组，还是做板载焊接的嵌入式工控板，都不需要额外预留多余的高度空间。颗粒的本体长宽尺寸也遵循标准DDR5颗粒的封装规范，在PCB布局时，多颗颗粒并排排布的间距可以按照通用规则设置，既能保证信号走线的等长要求，也能预留足够的焊接操作空间，避免相邻颗粒之间距离过近导致焊接连锡的问题。

　　从实际选型适配的角度看，这类16Gb容量的DDR5颗粒，可以通过多颗组合的方式实现不同容量的内存模组，比如8颗即可组成单条16GB的内存，16颗即可组成单条32GB的内存，搭配不同的内存主控芯片，还可以实现ECC纠错功能，适配服务器、工业控制设备对内存稳定性的高要求。在三维建模过程中，这款模型完整还原了封装本体的外形细节、底部锡球的排布位置、定位角的标识特征，结构工程师在做板卡布局、内存模组散热设计、设备整机结构干涉检查时，可以直接调用该模型进行装配验证，不需要再手动测量颗粒实物尺寸来绘制模型，能够有效缩短产品开发前期的结构设计周期。

　　在信号完整性相关的结构设计层面，这款颗粒的锡球排布将电源引脚、信号引脚、接地引脚做了分区设置，模型上还原的锡球位置完全对应实际芯片的引脚定义分布，PCB设计工程师在做走线规划时，可以结合该三维模型的引脚位置，提前评估表层走线的空间，避免结构装配和电气走线出现冲突。另外，颗粒塑封本体的表面平整度也在模型中做了还原，在设计散热贴、散热片的贴合结构时，可以直接参考模型的表面平面度参数，保证散热介质能够和颗粒表面充分接触，提升高负载工作状态下的散热效率，避免颗粒因为过热出现降频、数据读写错误的问题。

　　对于做半导体相关教学演示、SMT贴片工艺模拟的场景，这个三维模型也能提供直观的结构参考，清晰展示BGA封装存储芯片的外部结构特征，帮助初学者理解这类表面贴装器件的焊接原理、安装方式。不同于很多简化处理的芯片模型，这款模型完整保留了所有外部可见的结构细节，没有对锡球、本体边角等特征做过度简化，不管是用于产品结构设计的装配校验，还是用于渲染展示产品内部的元器件布局，都能满足精度要求。
