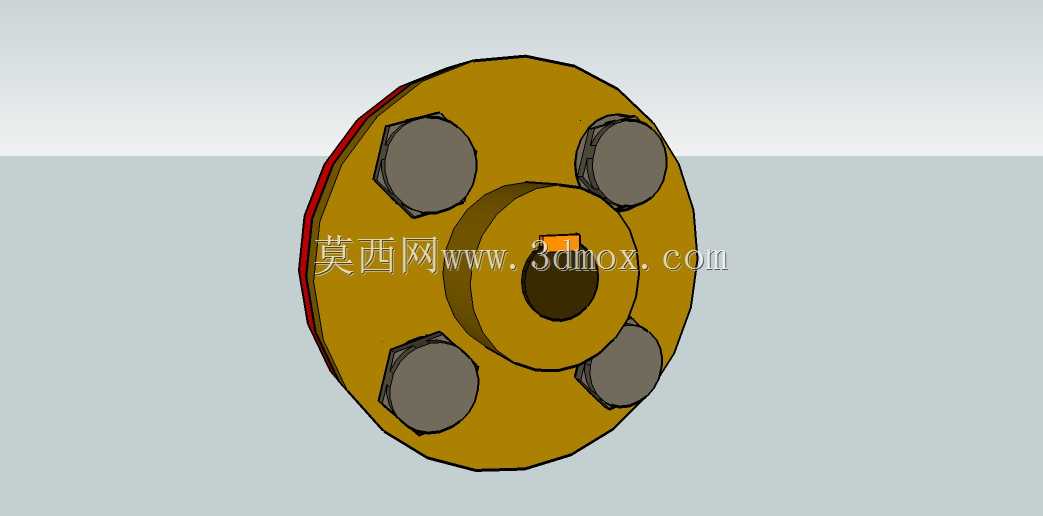

CA6140车床配套法兰刚性联轴器结构

　　在普通卧式车床的主传动链与进给传动链布局中，轴系间的刚性扭矩传递是保障加工精度的核心环节，法兰刚性联轴器正是这类无补偿需求轴系连接场景下的常用部件，尤其适配CA6140这类普通车床的主轴箱、进给箱内部固定轴系的联接需求，这类应用场景下两轴安装对中精度可通过装配工艺保障，无需联轴器具备径向、角向补偿能力，刚性联接的扭矩传递效率更高，无传动间隙，更适合车床恒定转速、大扭矩输出的传动工况。从实际用途来看，该类联轴器主要用于实现两根同轴布置传动轴的刚性固连，同步传递旋转扭矩与转速，在CA6140车床的传动布局中，可用于主轴箱内电机输出轴与变速传动轴的联接，也可用于进给箱内光杆、丝杆传动段的固定轴段联接，

　　依靠法兰端面的摩擦力与联接件的剪切力共同承载传动载荷，传动过程中无相对滑移，可保障传动比的恒定，避免因联轴器间隙导致的进给窜动、主轴振纹等加工缺陷。从功能特性上看，该法兰刚性联轴器采用整体凸缘结构设计，一端带定位止口与轴孔配合，轴孔处开有键槽，可通过平键实现与轴的周向固定，传递扭矩时平键承担主要周向载荷，止口承担径向定位作用，保障两轴的同轴度；法兰端面上沿圆周均匀布置六组螺栓联接孔，采用铰制孔螺栓实现两个半联轴器的紧固联接，螺栓杆与孔壁的过渡配合可承担部分横向载荷，同时法兰端面加工有贴合面，装配时依靠端面的紧密贴合提供摩擦力，辅助承载传动扭矩，这类结构的联轴器扭转刚度极高，传动无滞后，可承受较大的瞬时冲击载荷，

　　适配车床重载切削时的扭矩波动。从设计思路来看，该结构完全围绕刚性传动的核心需求展开，首先确定轴孔直径与配合公差，按照CA6140车床对应传动轴的轴径设计轴孔尺寸，采用H7/k6的过渡配合保障轴与联轴器的装配同轴度，键槽尺寸按照GB/T 1096平键标准选取，匹配轴径对应的键宽与键深，保障键联接的承载能力；法兰盘的外径尺寸根据传递扭矩的大小计算得出，确保法兰本体的扭转强度满足额定扭矩下的应力要求，螺栓孔的分布圆直径经过优化，在保障螺栓布置空间的前提下尽可能减小法兰外径，降低联轴器的转动惯量，减少轴系启动、制动时的惯性冲击；两个半联轴器的对接端面设计有定位止口，止口采用小间隙配合，装配时可快速实现两轴的初步对中，降低装配时的找正难度，

　　同时止口结构可承受一定的径向载荷，避免螺栓受额外的径向剪切力。从外形尺寸与安装边界来看，该联轴器整体为圆盘式结构，轴向尺寸紧凑，安装时不会占用过多轴系轴向空间，适配CA6140车床箱体内部有限的安装空间；轴孔的轴向长度根据轴的支撑跨距设计，确保与轴的配合长度足够，避免轴孔配合面出现应力集中；法兰端面的螺栓孔采用沉孔设计，螺栓安装后头部不突出法兰端面，避免旋转过程中与周边箱体、护罩等部件发生干涉；安装时需要保障两轴的径向圆跳动误差不超过0.03mm，端面圆跳动误差不超过0.02mm，否则会导致轴系产生附加弯曲应力，加剧轴承磨损，装配时需要先将两个半联轴器分别热装或压装到对应轴端，紧固轴端挡圈实现轴向固定，再通过止口对接两个半联轴器，按对角线顺序分次拧紧联接螺栓，保障法兰端面受力均匀，贴合紧密。这类刚性联轴器结构简单，制造维护成本低，传动效率高，除了普通车床外，也可用于其他对中精度良好、无相对位移的刚性轴系传动场景，如减速机输入输出轴联接、泵组与电机的固定联接等，但不适用于两轴存在安装偏差、工作中会产生相对位移的传动场景，也不具备缓冲吸振能力，在冲击载荷较大的工况下需要配合过载保护结构使用。建模过程中需要重点关注配合面的公差标注、键槽的对称度要求、螺栓孔的位置度要求，这些形位公差直接影响联轴器的装配精度与传动稳定性，止口的配合尺寸需要严格控制间隙量，间隙过大会导致对中精度不足，间隙过小会造成装配困难。
