互锁式拼接连接块结构设计方案

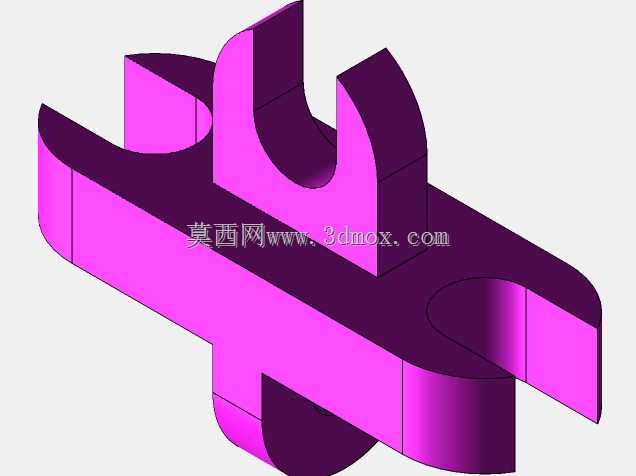

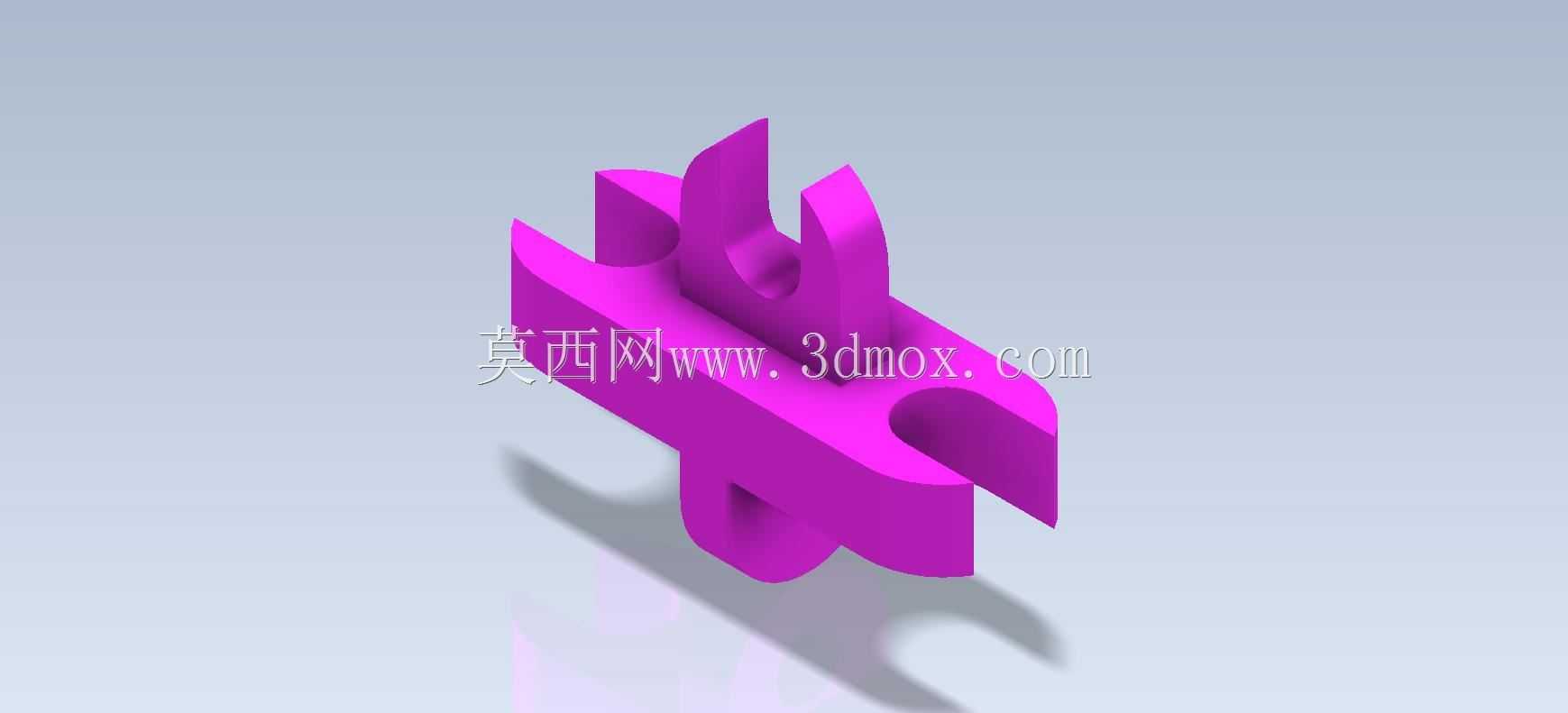

　　这类互锁拼接结构件，在模块化工装搭建、小型教具组装、快速定位治具的场景中应用十分广泛，区别于常规的螺栓紧固、粘接等连接形式，该结构依靠自身几何形态的咬合实现部件间的可靠连接，不需要额外的紧固件就能完成多模块的快速拼接，在教学演示、快速原型验证、小载荷模块化装配场景中，能大幅降低装配的复杂度，减少配套零件的采购与管理成本。从结构功能来看，该零件同时具备公头与母头的双向连接特征，零件上凸起的卡接榫位与凹陷的卡槽位尺寸完全匹配，可实现同规格零件在多个方向上的无限拼接，拼接完成后相邻零件在垂直于拼接面的方向上具备足够的抗脱开能力，同时在拼接面的切向也能传递一定的扭矩与载荷，满足低载荷工况下的结构连接需求。在设计思路上，

　　这类基础练习结构首先要明确卡接配合的公差取值，考虑到3D打印、铣削加工等不同加工工艺的精度差异，榫卯配合面需要预留合理的间隙，过盈量过大会导致装配困难甚至卡接部位崩裂，间隙过大则会出现拼接后松动、定位精度不足的问题。结构上的圆弧过渡设计并非单纯的外观修饰，所有棱边位置的圆角一方面是为了降低加工过程中的应力集中，避免零件在受载时尖角位置出现应力断裂，另一方面也能在装配过程中起到导向作用，让榫头能更顺畅地滑入卡槽，减少装配对位的难度。零件上的半圆柱凹槽与对应位置的半圆柱凸台，是拼接时的周向定位结构，能避免两个拼接零件在配合面内发生相对转动，提升拼接后整体结构的刚性。从安装边界来看，该零件属于等截面特征延伸的结构，整体外轮廓规整，

　　没有外伸的薄弱悬臂结构，在料盘排布、批量加工时能实现更高的材料利用率，拼接后的整体结构外轮廓可根据实际拼接数量灵活调整，不需要额外加工转接件就能适配不同尺寸的安装空间。在实际建模过程中，这类基础实体练习重点在于掌握对称特征的建模逻辑，利用镜像、阵列等特征工具减少重复建模工作量，同时要重点校验配合面的形位公差，保证所有卡接特征的位置度、平行度满足配合要求，避免出现单个零件尺寸合格但多件拼接后累积误差过大无法装配的问题。这类结构虽然形态简单，却是模块化机械结构的基础组成单元，很多快换工装、组合夹具的核心连接逻辑都和这类互锁结构同源，掌握这类基础结构的设计要点，能为后续复杂模块化设备的结构设计打下扎实的基础。在实际应用中，

　　这类零件可根据使用场景选择不同的加工材料，用于教学演示时可采用PLA等3D打印材料快速制作，用于小载荷工装时可采用铝合金、工程塑料等材料通过铣削或注塑工艺批量生产，不同材料下只需要调整配合面的间隙值，不需要改动整体的结构形态就能适配不同的使用需求。结构上没有复杂的曲面特征，所有特征都可以通过拉伸、切除、圆角等基础建模命令完成，非常适合三维建模初学者练习基础特征操作、理解装配配合的逻辑，同时也能帮助设计人员建立公差与配合的基础认知，理解几何形态对零件连接性能的影响。
