矿山线缆快速固定卡扣结构设计

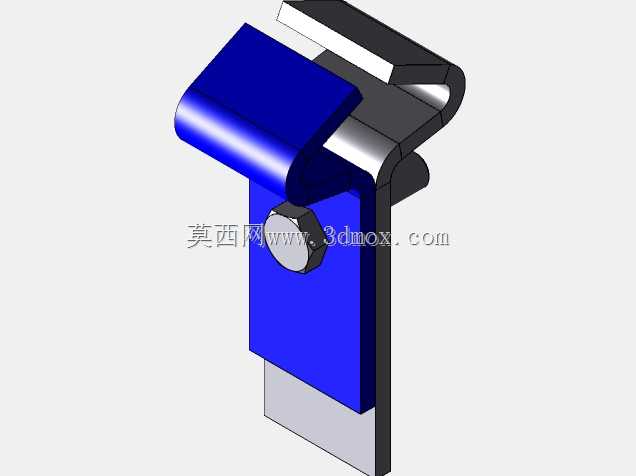

　　在矿山井下采掘作业的设备布线场景中，线缆的可靠固定一直是现场运维容易忽略却直接影响生产安全的细节——采掘面的设备随掘进进度频繁移位，拖拽的动力线缆、控制信号线如果没有可靠的固定点，很容易被运行的履带、滚落的矸石剐蹭破损，引发漏电、信号中断等故障。这款卡扣结构就是针对井下布线的特殊工况设计的快装夹持件，区别于常规的尼龙扎带、金属喉箍，它采用钣金折弯加铆接转轴的结构，主体承载部分用冷轧钢板冲压成型，表面做蓝锌钝化处理，能适应井下高湿度、高粉尘的腐蚀环境，长期使用不会出现脆断、锈蚀失效的问题。

　　从结构设计逻辑来看，这款卡扣没有采用传统的螺栓锁紧方式，而是利用钣金自身的弹性形变实现快速卡装：上部的弧形压盖通过侧边的铆接轴与下部的固定基座连接，压盖内侧做了圆弧过渡，不会对线缆外护套产生切割式的应力集中，基座的延伸段可以直接卡入设备机架预设的C型安装槽内，不需要额外打孔攻丝，现场布线时只需要把线缆压入基座卡槽，扣合上部压盖就能完成固定，单人操作耗时不超过两秒，比传统螺栓固定的线卡效率提升六倍以上，非常适合采掘面临时布线、快速移机的作业节奏。

　　考虑到井下线缆的规格跨度较大，这款卡扣的压盖与基座之间预留了3-8mm的夹持间隙调整量，压盖与基座贴合的位置做了反向的止退咬齿，扣合后如果没有刻意撬动解锁拨片，在设备持续振动的工况下也不会自行松脱。安装边界上，卡扣整体的外轮廓宽度只有22mm，突出安装面的高度不超过35mm，不会在狭窄的设备机架空间内形成额外的磕碰凸起，基座尾部的定位凸台和C型槽的配合间隙控制在0.2mm以内，卡入后不会出现沿槽向的窜动，即使线缆受到侧向的拖拽力，卡扣也不会在安装槽内移位。

　　很多现场运维人员之前习惯用扎带固定线缆，但是扎带在井下低温、油污的环境下三个月左右就会老化脆断，每次设备移机都要重新绑扎，不仅浪费材料，还容易因为绑扎不及时留下安全隐患。这款金属卡扣的设计寿命和设备整机的服役周期一致，扣合后可以反复解锁复用，移机时只需要拨开压盖的解锁位就能取下线缆，卡扣本身留在机架槽内不需要拆卸，下次布线直接扣合即可，大幅减少了重复安装的工作量。结构上没有多余的零散零件，铆接的转轴做了翻边防脱处理，即使在剧烈振动的采掘设备上长期使用，转轴也不会脱出失效，压盖的受力点做了局部的加强折弯，反复开合上千次也不会出现钣金疲劳断裂的问题。

　　从建模的细节处理来看，所有的折弯内角都做了R0.5的圆角处理，避免冲压加工时出现应力开裂，铆接孔的位置精度控制在0.1mm以内，保证转轴转动时没有卡滞感，压盖表面的蓝色涂装是耐磨的环氧粉末涂层，安装时即使被工具磕碰也不容易掉漆生锈。针对井下可能出现的矸石砸碰情况，卡扣的上部压盖做了加厚处理，承受5kg的矸石从1米高度坠落的冲击不会出现变形松脱，完全满足采掘面的恶劣工况防护要求。和市面上常见的塑料线卡相比，这款全金属结构的卡扣耐温范围覆盖-40℃到120℃，无论是北方冬季的井下低温环境，还是设备电机附近的高温区域，都能保持稳定的夹持力，不会因为温度变化出现材料性能衰减。
