矿山作业用进给执行功能部件结构

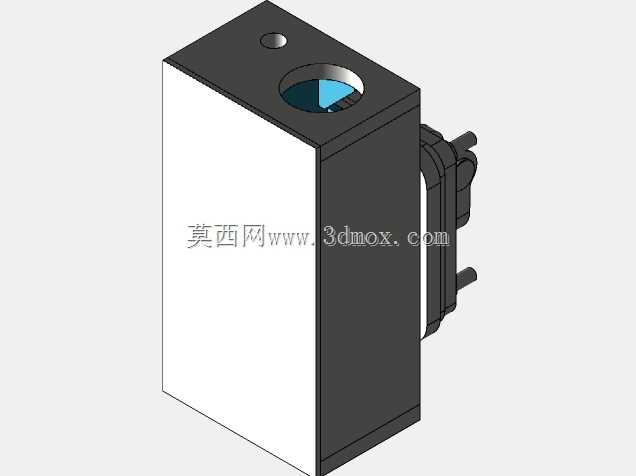

　　在地下矿山采掘、巷道支护作业的配套机具设计中，这类进给执行部件是衔接动力输出端与作业端的核心中间构件，日常作业里主要承担动力传递、进给行程导向、作业端姿态保持的作用，适配凿岩、锚杆安装、局部修整类手持或机载小型作业机具的安装需求。从结构布局来看，主体采用方正的箱式承载结构，这种构型首先是为了适配矿山井下狭窄的安装空间，方正外形可以直接贴靠在机具的安装基准面上，不需要额外做异形避让，安装时仅需要通过侧面的两个定位凸耳完成锁紧固定，安装基准面的平面度公差控制在0.05mm以内，保证动力传递过程中不会出现偏载。主体上部开设的大直径通孔是作业执行杆的穿行通道，孔内壁做了表面硬化处理，硬度达到HRC45-50，

　　能够承受作业杆往复进给过程中的摩擦损耗，避免长期使用后孔位磨损扩大导致进给间隙超差；旁边的小直径孔是润滑油注油通道，日常维护时可以通过这个孔向内部的滑动配合面加注润滑脂，减少配合面的干摩擦，延长部件的井下无故障作业时长。侧面伸出的带双插脚的连接结构，是和动力驱动端的快接接口匹配的，这种插脚式连接不需要额外的螺栓锁紧，对准接口推入后就可以通过驱动端内部的弹性锁销完成固定，井下作业更换部件时不需要携带额外工具，单人在1分钟内就可以完成拆装，适配矿山井下作业快换快修的实际需求。设计过程中优先考虑了井下作业的抗污能力，所有滑动配合面都做了防尘密封结构的预留，箱式主体的内部型腔是封闭结构，避免井下的岩粉、矿尘进入配合间隙造成卡滞，

　　外部棱角都做了R3的圆角处理，避免安装搬运过程中尖锐棱角划伤作业人员，也减少部件磕碰造成的结构变形。从安装边界来看，主体的长宽高尺寸控制在紧凑范围内，安装时不需要对原有作业机具的安装位做额外改造，直接替换同规格的旧进给部件就可以完成适配，侧面连接插脚的中心距、伸出长度都和现有主流矿山小型作业机具的接口尺寸保持一致，具备较好的互换性。部件的重量控制也做了优化，在保证结构强度满足最大进给推力要求的前提下，主体型腔做了局部减薄设计，既不会因为过重增加作业人员的手持负担，也不会因为强度不足在进给作业时出现结构变形，经过受力仿真验证，在额定最大进给推力下，主体的最大变形量小于0.02mm，完全满足井下作业的刚度要求。实际作业过程中，

　　这个部件可以将驱动端的直线推力稳定传递到前端的作业杆上，进给过程中不会出现径向窜动，保证钻孔、安装作业的位置精度，避免因为进给偏斜造成作业杆断裂或者孔位超差。针对井下高湿、高粉尘的作业环境，部件的外露金属表面都做了发黑防锈处理，能够抵御井下潮湿空气的锈蚀，延长部件的使用寿命，减少井下设备的维护频次。
