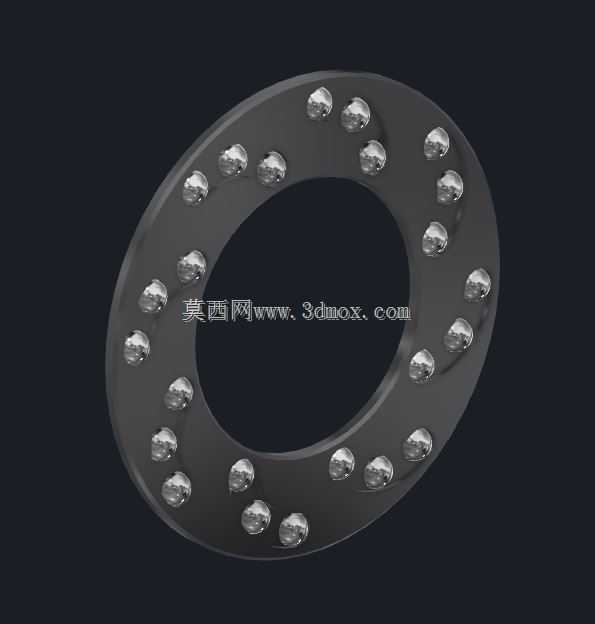

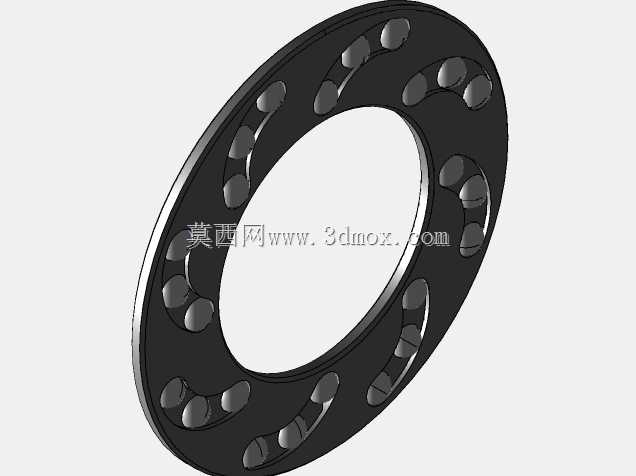

在普通卧式车床的主轴箱、进给箱以及溜板箱的低速重载回转副中,推力类滚珠轴承是承担轴向载荷、保障回转精度的核心基础零件,这款适配CA6140车床的滚珠轴承,主要针对车床主轴尾端、进给丝杠支撑座这类需要承受单向轴向推力的工况设计,日常加工中,车床承受的轴向切削力、丝杠传动的轴向反作用力都会直接作用在这类轴承上,一旦轴承的滚道平行度、滚珠排布精度不达标,很容易出现加工件端面跳动超差、丝杠进给窜动的问题,直接影响螺纹加工、端面车削的成品精度。从结构设计逻辑来看,这款轴承采用了平面推力轴承的经典排布逻辑,整体为环形薄片状结构,没有传统深沟球轴承的内外圈径向挡边,上下两片平行的环形滚道圈之间,均匀排布了24颗高精度钢珠,
钢珠之间依靠保持架做等距分隔,避免钢珠在回转过程中出现相互摩擦、挤压错位的问题。设计时首先要匹配CA6140车床对应安装位的尺寸边界,轴承的内孔直径需要和安装轴的轴颈做过渡配合,外径则要和安装座的沉孔形成间隙配合,整体厚度控制在适配原有安装腔的尺寸范围内,不需要对车床原有安装结构做任何修改就能直接替换,这点对于设备维修替换来说非常重要,能大幅降低停机检修的时间成本。滚道的型线设计采用了和钢珠曲率匹配的圆弧沟槽,沟槽深度控制在钢珠直径的五分之一左右,既保证钢珠和滚道有足够的接触面积分散轴向载荷,又不会因为沟槽过深导致钢珠卡滞、回转阻力增大。钢珠的排布密度经过反复校核,在保证相邻钢珠之间保持架有足够结构强度的前提下,尽可能增加钢珠数量,
以此提升轴承整体的轴向承载能力,适配车床粗加工时较大的轴向切削力冲击。实际应用场景中,这类轴承除了CA6140车床的配套使用外,也可以通用在其他需要承受轴向载荷的低速回转机构中,比如工装夹具的回转工作台、小型压力机的推力支撑位、输送线的回转端挡轮结构,只要安装尺寸匹配、载荷在额定范围内都可以适配。设计建模过程中,需要重点关注几个核心公差的匹配:首先是两片滚道圈的端面平行度,必须控制在0.01mm以内,否则安装后会出现钢钢珠受力不均、局部磨损过快的问题;其次是钢珠的直径一致性,同一组轴承内的钢珠直径差不能超过0.002mm,避免个别钢珠过载提前失效;另外保持架的兜孔间隙要控制在合理范围,既要保证钢珠可以灵活转动,
又不能让钢珠在兜孔内有过大的窜动,避免高速回转时出现保持架异响。从安装边界来看,这款轴承安装时需要注意上下两片滚道圈的安装方向,承受轴向载荷的那一侧滚道圈要和受力端面紧密贴合,另一侧则要和固定端贴合,安装前需要清理安装面的毛刺、铁屑,避免硬质颗粒进入滚道内部压伤滚道和钢珠表面,日常维护时只需要定期补充锂基润滑脂,就能保证长期稳定运行。和同规格的其他推力轴承相比,这款结构的钢珠排布更均匀,轴向承载的刚性更好,在车床频繁换向进给的工况下,能有效降低轴向窜动量,保障车削端面的平面度、螺纹加工的螺距精度,对于普通车床的精度保持性提升有明显作用。建模时所有的倒角、圆角都按照实际加工工艺做了还原,滚道圈的边缘做了0.5mm的倒角处理,既避免安装时划伤操作人员,也能在压装时起到导向作用,不会因为边缘锐角刮伤安装座的配合面。保持架采用了整体式的冲压结构设计,材料选用常见的08F冷轧钢板,冲压成型后不需要额外做复杂的机加工,量产成本更低,同时冲压保持架的自重更轻,回转时的离心力更小,更适合中等转速的回转工况。
