螺旋辐条式排气混合器结构设计

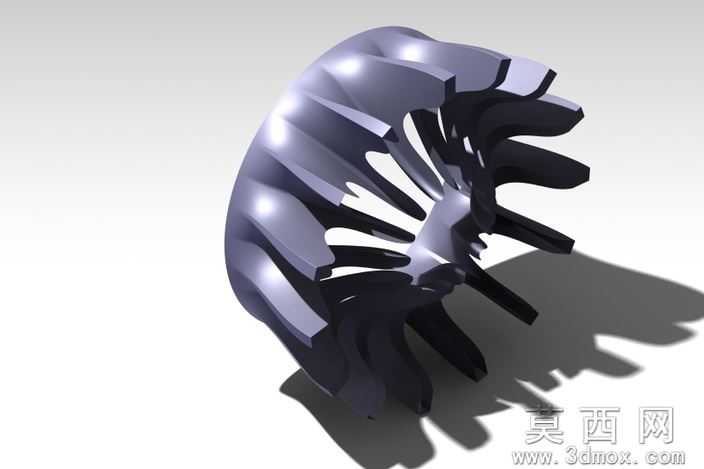

该排气混合器采用三维参数化建模完成整体结构设计，建模过程中优先保证流体通道的曲面顺滑度，通过扫掠、阵列、布尔运算等特征操作构建出整体螺旋辐条式的主体结构，每一片辐条的扭转角度、厚度渐变参数都经过反复调整，确保相邻辐条之间形成均匀的导流间隙，能够让进入混合腔的多股气流在流经辐条间隙时被反复切割、扰流，实现不同组分气体的充分掺混。渲染阶段采用金属哑光材质赋予模型主体，模拟实际产品采用的铸铝或不锈钢基材的表面质感，通过三点布光方案突出辐条边缘的轮廓转折，地面投射的软阴影强化了模型的立体层次感，能够清晰展现每一处曲面的弧度变化与结构衔接细节。从结构设计来看，整体采用中心轮毂加外周螺旋辐条的一体式结构，中心轮毂位置预留了安装定位的基准面，辐条从轮毂位置向外周呈放射状螺旋延伸，每根辐条的截面从根部到端部采用渐变式设计，根部厚度更大以保证结构强度，端部厚度收窄以减少气流通过的阻力，相邻辐条之间的间隙沿气流流动方向呈现先收窄后扩张的变化趋势，能够在气流通过时形成局部湍流，提升混合效率。设计过程中重点考量了流体通过时的压损控制，避免辐条排布过密导致排气阻力过大，同时兼顾了结构的力学性能，螺旋走向的辐条在承受气流冲击时能够将受力均匀分散到中心轮毂位置，减少局部应力集中的问题，整体无尖锐棱角的曲面设计也能够减少积灰、积碳的附着，便于后期使用过程中的维护清理。模型的曲面连续性达到G2级别，所有结构衔接位置都做了圆角过渡处理，既避免了加工过程中出现应力开裂的隐患，也让整体外观更具工业设计美感，能够直接用于后续的流体仿真分析、结构强度校核以及加工制造环节的参数参考。
