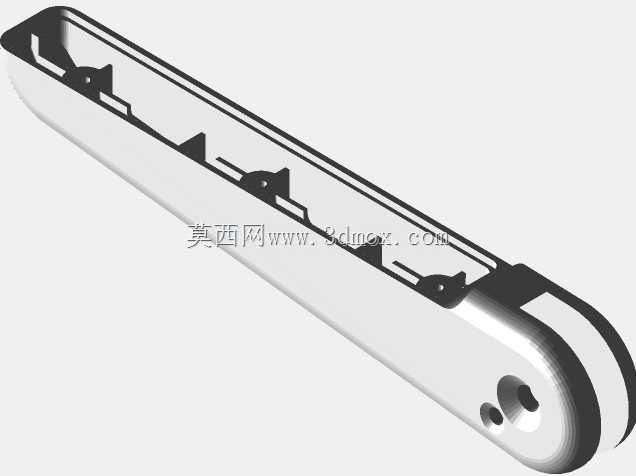

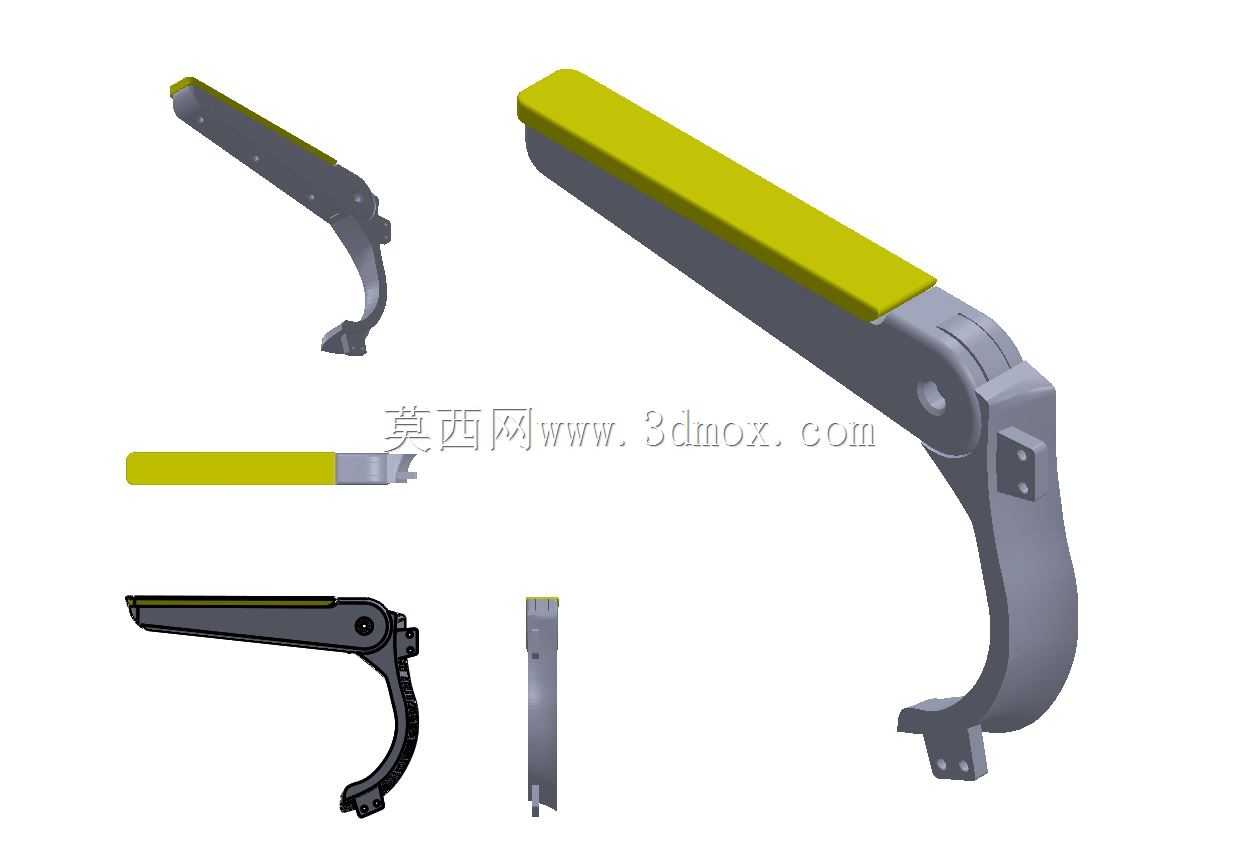

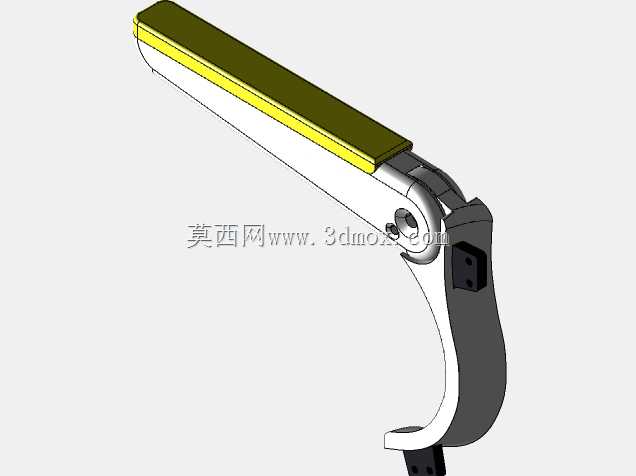

铝合金材质可折叠支撑扶手结构设计

　　在各类需要临时支撑、人员倚靠或部件临时承托的工业场景中，这类可折叠铝合金扶手的应用覆盖了从普通机床操作位防护、移动设备侧边倚靠到工装工位辅助支撑的多个细分领域。不同于固定式扶手的刚性安装逻辑，这款可折叠结构的核心设计目标，是在需要提供支撑力时保持足够的结构刚性，在不需要使用时可以快速折叠收合，尽可能减少对操作空间的占用，避免突出的结构对人员通行、物料转运造成干涉。

　　从实际使用场景来看，这类扶手常被配置在中小型机床的操作侧旁，当操作人员需要长时间站在工位旁进行工件调试、参数核对时，可将扶手展开至锁定位置，为操作人员提供肘部或腰部的倚靠支撑，降低长时间站立作业的疲劳感；在进行大型工件上下料、设备内部检修维护时，只需触发折叠解锁结构，即可将扶手向下或向侧方转动收合，让出完整的操作通道，无需像传统固定式扶手那样进行整体拆卸，大幅减少工位调整的辅助时间。除了机床工位的应用，这类铝合金折叠扶手也可适配在移动作业推车、便携式检修设备的侧边，作为移动过程中的临时握持把手，或是设备放置使用时的侧边支撑结构，兼顾移动便携性与使用时的支撑需求。

　　从功能特性上看，这款扶手采用铝合金作为主体基材，核心考量是铝合金材料的比强度优势，在保证结构件整体刚性满足支撑载荷要求的前提下，尽可能降低构件自身重量，让折叠操作的施力门槛更低，单人无需辅助工具即可轻松完成展开与收合动作，同时铝合金材料本身的耐锈蚀特性，也能适配机加工车间常见的切削液飞溅、潮湿空气环境，无需额外做表面防锈涂装即可长期稳定使用，减少后期维护成本。扶手的握持面做了加宽的平整设计，接触面积更大，无论是作为倚靠支撑还是握持把手，都能有效降低局部压强，提升使用时的触感舒适度；握持面与金属支架之间做了嵌入式的装配结构，没有突出的连接螺丝或棱角，避免使用过程中勾挂衣物、划伤操作人员。

　　结构设计层面，这款扶手的折叠转轴位置做了内置的阻尼与锁定结构，当扶手转动至工作位置时，锁定结构会自动卡合，此时扶手可承受垂直方向的额定支撑载荷，不会因为正常倚靠的外力出现意外转动收合；需要折叠时，只需按压转轴位置的解锁按键，即可解除锁定状态，扶手可顺畅转动至收合位置，收合后扶手整体与安装基面保持平行，突出安装面的尺寸控制在极小范围内，不会形成明显的突出障碍物。支架的弧形过渡设计并非单纯的造型考量，而是通过弧形的力传导路径，将扶手握持面承受的载荷均匀分散到两个安装固定点上，避免直角连接位置出现应力集中，提升整体结构的抗疲劳寿命，即使长期反复承受交变载荷，也不容易在连接位置出现断裂变形问题。

　　从安装边界与尺寸适配来看，这款扶手的安装端采用了带两个固定孔的平板式安装座，可直接通过螺栓固定在设备的金属壳体、型材框架或是工装台的侧边，安装孔的间距做了通用化设计，可适配多数工业设备的预设安装位，不需要额外做安装面的打孔改制。扶手展开状态下，握持面距离安装基面的伸出长度经过反复校核，既保证足够的支撑距离满足倚靠需求，又不会因为伸出过长导致力臂过大，影响结构的承载能力；收合状态下，整体结构的外轮廓尺寸紧凑，不会超出设备侧边的常规安全边界，符合机械安全设计中关于避免突出尖锐结构的相关要求。整个结构的运动部件都做了间隙配合设计，长期使用过程中即使有少量切屑、灰尘进入转轴位置，也不会出现卡滞问题，适配车间复杂的使用环境。
