龙门式长距离物料输送作业装置结构

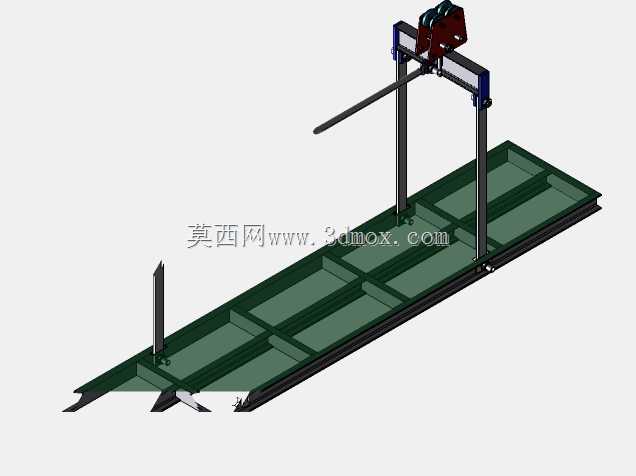

　　这套龙门式输送结构主要面向车间内长距离定点物料转运场景，常见于机床上下料配套、板材加工线工件流转、长轴类零件工序间传递这类需要跨工位直线输送的工况，相比悬臂式输送结构，双侧立柱支撑的龙门架构能承载更长的输送行程，同时避免单侧支撑带来的挠度变形问题，适配跨度3到8米的车间工位间距需求。从结构设计逻辑来看，底部采用整体焊接式槽型钢机架作为安装基座，基座沿输送方向设置多道横向加强筋，筋板间距控制在600mm以内，保证长基座铺设后的平面度误差不超过1mm/m，避免上部行走机构运行时出现卡滞；基座两侧预留地脚螺栓安装孔，孔位做长圆孔设计，允许现场安装时存在±15mm的位置调整量，降低土建基础的施工精度要求。

　　上部龙门架的两根竖直立柱采用矩形型钢制作，立柱与底部基座通过法兰螺栓连接，法兰面设置定位销孔，安装时先通过定位销保证两侧立柱的同轴度与垂直度，立柱垂直度公差控制在0.5mm/m以内，避免横梁安装后出现倾斜导致行走负载不均。横梁部分同样采用矩形型钢主体，上部铺设直线导轨作为行走机构的导向基准，导轨安装面提前做铣削加工，保证导轨安装后的直线度误差，行走小车搭载在导轨滑块上，通过同步带或者链条驱动实现沿横梁方向的直线往复运动，小车前端伸出的长悬臂杆用于挂载工件或者拾取机构，悬臂杆采用空心钢管制作，在保证刚度的前提下降低自身重量，减少行走时的惯性冲击。设计时特意将驱动单元布置在龙门架顶部的横梁中间位置，相比端部驱动的布局，

　　能缩短传动链路长度，减少传动间隙带来的定位误差，驱动端设置张紧调节结构，方便后期维护时调整传动件的张紧度，无需拆解主体结构。两侧立柱的高度可根据现场作业需求做模块化调整，标准配置下横梁底面距离基座上平面的高度为2.2米，足够容纳下方通行的操作人员或者高度1.8米以内的周转料架，若有特殊高度需求，可通过更换不同长度的立柱段实现快速适配，所有连接法兰的孔位保持统一标准，不需要重新加工连接部位。从安装边界来看，整套设备的安装占地宽度比龙门架跨距宽出400mm，主要是两侧立柱外侧预留的维护操作空间，长度方向比输送行程长800mm，用于布置两端的行程限位块与驱动端安装位，安装时不需要额外做预埋基础，只要地面平整度满足要求，

　　通过膨胀螺栓固定底部基座即可投入使用，适合老车间改造时快速布设，不需要大规模调整现有车间布局。结构上所有运动部位都预留了润滑脂加注通道，日常维护时不需要拆解防护盖板就能完成润滑作业，行走小车的两端设置橡胶缓冲块，在限位开关失效时能通过缓冲块吸收冲击，避免硬碰撞损坏结构件；悬臂杆的末端设置标准安装接口，可根据输送物料的不同更换吸盘、夹爪、吊具等不同的执行末端，适配板材、棒料、箱体类等多种形态的工件输送需求。在实际工况应用中，这类结构常配套在剪板机、折弯机、数控车床等设备的上下料环节，替代人工完成长距离、大重量工件的转运，降低操作人员的劳动强度，同时减少人工搬运过程中工件磕碰损伤的概率；相比辊道类输送设备，这套龙门输送结构不需要在地面铺设连续的输送面，下方空间完全开放，不影响车间内人员通行与其他设备的布设，空间利用率更高。设计过程中对整体结构做了刚度校核，在悬臂端挂载额定负载的情况下，悬臂端的下挠量不超过悬臂长度的1/1000，保证输送过程中工件的位置精度，满足自动化生产线对工件定位的要求；所有钢结构件都做了抛丸除锈后喷塑处理，能适应车间内的切削液、油污环境，长期使用不会出现锈蚀掉漆的问题，结构件的折弯、焊接部位都做了圆角处理，避免尖锐棱角造成操作人员磕碰受伤。
